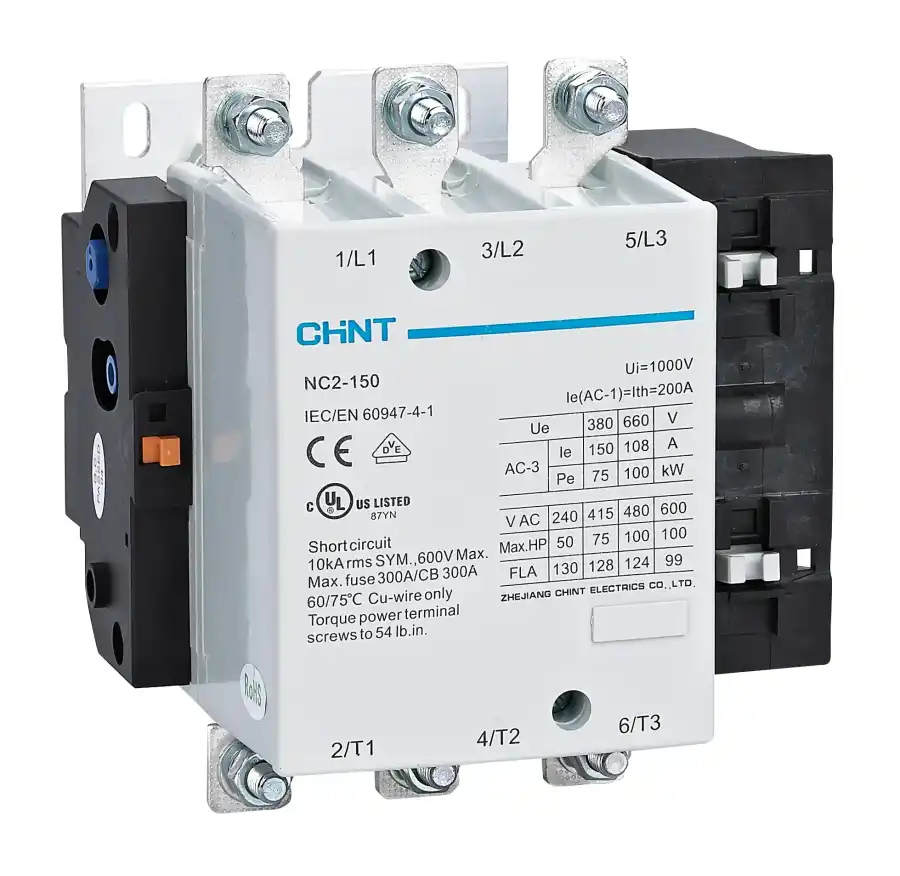

Chint NC2-150M Endüstriyel Tipi Yüksek Güçlü Motor ve Enerji Yönetim Ekosistemi (3 Ana Kutup Üzerinden 150 Amper Kesintisiz Anma Akımı, 75 Kilovat AC-3 Sınıfı Yüksek Yük Kapasitesi, 220V - 240VAC Standart Şebeke Kumanda Bobini, Yüksek Kısa Devre Dayanımı ve Kontak Rijitliği, Kompakt Ağır Hizmet Şasi Mimarisi, Chint Küresel Endüstriyel Şalt Güvencesi)
Chint NC2-150M endüstriyel güç kontaktörü; sanayi tesislerinin ana dağıtım panolarında, büyük pompa ve HVAC iklimlendirme istasyonlarında, üretim hatlarında, orta sanayi makinelerinde ve jeneratör şebeke transfer hücrelerinde, yüksek güçlü elektrik motorlarını ve endüstriyel yükleri güvenle açıp kapatmak üzere geliştirilmiş premium bir güç kontrol komponentidir. 3 ana kutup üzerinden tam 150 Amper nominal çalışma akımına ve 75 Kilovat (75 kW) AC-3 motor gücü anahtarlama kapasitesine sahip olan bu rijit şalt elemanı, işletme sürekliliğini ve elektriksel emniyeti en üst sınırda tutar.
Gelişmiş gövde yapısı sayesinde yüksek güç kapasitesine rağmen panolarda alan tasarrufu sağlayan bu cihaz, yüksek kalkış akımlarına karşı üstün mekanik dayanım gösteren gümüş alaşımlı özel kontak mimarisiyle üretilmiştir. Cihazın 220V - 240VAC dalgalı akım kumanda bobini, harici bir kontrol trafosuna ihtiyaç duymadan standart endüstriyel şebeke gerilimleriyle doğrudan entegre olur; çeşitli otomasyon sistemleri ve zaman saatleri tarafından rahatlıkla kumanda edilir. Isıya, darbelere ve yüksek akım arklarına karşı maksimum koruma sağlayan gövde yapısı ile Chint NC2-150M, teknik döküman verileriyle ve uluslararası normlarla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint NC2 Serisi Güç Kontaktörü (Model: NC2-150M).
Güç ve Akım Duvarı: AC-3 motor anahtarlama sınıfında 75 Kilovat (75 kW) yüksek güç iletimi ve 3 ana kutup üzerinden 150 Amper kesintisiz sürekli akım taşıma rijitliği.
Kumanda Bobini Yapısı: Endüstriyel şalt panolarında doğrudan şebeke fazı ile tetiklemeye uygun 220V - 240VAC (50/60 Hz) standart kumanda bobini.
Malzeme ve Şasi Rijitliği: Yoğun elektriksel arkları sönümleyecek şekilde tasarlanmış, aşırı yük ısınmalarına karşı yüksek dirençli endüstriyel dış gövde.
Yük Entegrasyonu: Sanayi tipi kompresörler, havalandırma fanları, endüstriyel su pompaları ve üretim hatları için kesintisiz anahtarlama kabiliyeti.
Kullanım Alanları ve İşletme Avantajları
Endüstriyel Güvence ve Süreklilik: Yüksek güçlü asenkron motorların ve yüksek demerajlı indüktif yüklerin ani kalkış, duruş ve yük manevralarını pürüzsüzce yöneterek tesis duruşlarını engeller.
Standart Şebeke ile Doğrudan Entegrasyon: Bobin geriliminin 220V-240V AC olması sayesinde, kumanda devresi ekstra trafo maliyetine girilmeden doğrudan hat fazı ve nötr üzerinden kolayca beslenebilir.
Güçlü ve Optimum Alan Yönetimi: Sunduğu 150 Amperlik yüksek akım gücüne kıyasla optimize edilmiş boyutları, panoların boyutlarını küçültür ve yan yana fider dizilimlerinde yer avantajı sağlar.
| Kritik Operasyonel Kriter | Chint NC2-150M Güç Kontaktörü | Standart Küçük Tip Kontaktörler | Sağladığı Kritik Pano Avantajı |
| Nominal Akım Taşıma | 150 Amper Kesintisiz Güç | 9 Amper - 95 Amper Arası Sınır | Endüstriyel fiderlerin ihtiyaç duyduğu yüksek akım yüklerini tek başına pürüzsüzce taşır. |
| AC-3 Motor Güç Sınırı | 75 Kilovat (75 kW) Kapasite | Sınırlı Alçak Kilovat Seviyeleri | Büyük HVAC sistemlerinin ve orta sanayi makinelerinin kalkış anındaki sinsi demeraj akımlarına karşı üstün kontak direnci sunar. |
| Bobin Besleme Kolaylığı | 220V-240VAC Doğrudan Hat | Harici Alçak Gerilim Trafosu İhtiyacı | Pano içerisinde harici bir kontrol transformatörü bütçesini ve yer işgalini ortadan kaldırarak montajı hızlandırır. |
| Mekanik Şasi Yapısı | Ağır Hizmet Tipi Rijit Şasi | Standart Plastik Hafif Gövdeler | Yüksek kısa devre akımlarının yarattığı dinamik sarsıntılarda ve mekanik titreşimlerde kutup eksenini korur. |
Soru 1: 75 kW AC-3 yük kapasitesi ve 150 Amper anma akımı endüstriyel yük seçimlerinde nasıl projelendirilmelidir?
Cevap: Bu değerler, kontaktörün endüstriyel çalışma sınırlarını belirler. AC-3 sınıfı, büyük asenkron motorların ilk kalkış anında nominal akımlarının 6 ila 8 katı kadar yüksek bir demeraj akımı çektiği senaryolar baz alınarak tasarlanmıştır. Chint NC2-150M, standart 380V - 400V trifaze endüstriyel şebekelerle beslenen 75 Kilovat (yaklaşık 100 Beygir / HP) güce kadar olan motorları doğrudan kontrol edebilir. Eğer cihaz omik (rezistif) yüklerde, yani kalkış akımı demerajı bulunmayan düz endüstriyel ısıtma baralarında veya hat dağıtımlarında (AC-1 sınıfı) kullanılacaksa, akım taşıma limiti 200 Amper seviyelerine kadar yükselmektedir.
Soru 2: 220V-240V AC kumanda bobini pano kablolamasında ne tür bir uygulama esnekliği kazandırır?
Cevap: Bu bobin gerilimi, panoda ekstra bir kumanda gerilim transformatörü kullanma zorunluluğunu ortadan kaldırır. Tesislerde bulunan standart faz-nötr şebeke hattı (220-230V AC) doğrudan kontaktörün anahtarlarından, zaman saatleri üzerinden, pano kapağı butonlarından veya harici emniyet rölelerinin kuru kontakları üzerinden A1-A2 klemenslerine bağlanabilir. Bu durum hem pano içi komponent maliyetini düşürür hem de kablo yoğunluğunu azaltarak arıza takip süreçlerini kolaylaştırır.
Soru 3: NC2 serisi kontaktörlerin NC1 serisinden mühendislik ve yapısal olarak temel farkları nelerdir?
Cevap: Chint NC1 serisi kontaktörler genellikle daha düşük ve orta ölçekli güç kademelerini (9 Amper ile 95 Amper arası) kompakt gövdelerle çözerken, NC2 serisi tamamen ağır sanayi, yüksek güçlü motor kontrolü ve ana güç dağıtım hatları (115 Amper ile 630 Amper arası) için özel olarak geliştirilmiştir. NC2 serisindeki ark sönümleme hücreleri, gümüş alaşımlı ana kontak bloklarının et kalınlıkları ve manyetik nüvenin çekme kuvveti, yüksek akımların oluşturacağı elektriksel ve termal stresleri absorbe edecek şekilde çok daha rijit ve dayanıklı bir mekanik mimariye sahiptir.
Soru 4: Bu seviyedeki yüksek güçlü bir kontaktörün önüne neden mutlaka uygun bir koruma elemanı eklenmelidir?
Cevap: Kontaktörler sadece uzaktan kumanda sağlayan elektriksel anahtarlama elemanlarıdır; sistemde kendi başlarına aşırı yüke, faz kaybına veya kısa devrelere karşı termik-manyetik bir koruma işlevi yürütemezler. 75 kW gibi yüksek güçlü bir motor yükünün sargılarını korumak ve tesiste tam elektriksel emniyet sağlamak amacıyla, bu kontaktörün fider giriş hattının hemen önüne uygun kesme kapasitesine (kA değeri) sahip olan bir Chint NXM serisi Kompakt Şalter (MCCB) ya da kontaktör çıkışına harici akım trafolu bir elektronik motor koruma rölesi entegre edilmesi sistem sağlığı için şarttır.
Soru 5: Cihazın montajı esnasında yüksek güçlü ana bara ve kablo bağlantılarında nelere dikkat edilmelidir?
Cevap: 150 Amper gibi yoğun akımların geçeceği ana güç klemenslerinde bağlantı kalitesi hayati önem taşır. Cihazın R-S-T ve L1-L2-L3 olarak adlandırılan ana güç terminallerine yapılacak bakır bara veya kalın kesitli pabuçlu kablo bağlantıları, üretici dökümanlarında belirtilen tork değerlerine uygun olarak mutlaka tork anahtarı ile sıkılmalıdır. Gevşek bırakılan bağlantılar zamanla yüksek geçiş direnci oluşturarak lokal ısınmalara, kontakların erimesine ve panoda büyük yangın risklerine yol açabilir. Ayrıca, terminaller arasında elektriksel atlama (ark) riskini sıfırlamak için cihazla birlikte gelen faz arası yalıtım bariyerlerinin montaj esnasında yerlerine eksiksiz takılması zorunludur.
