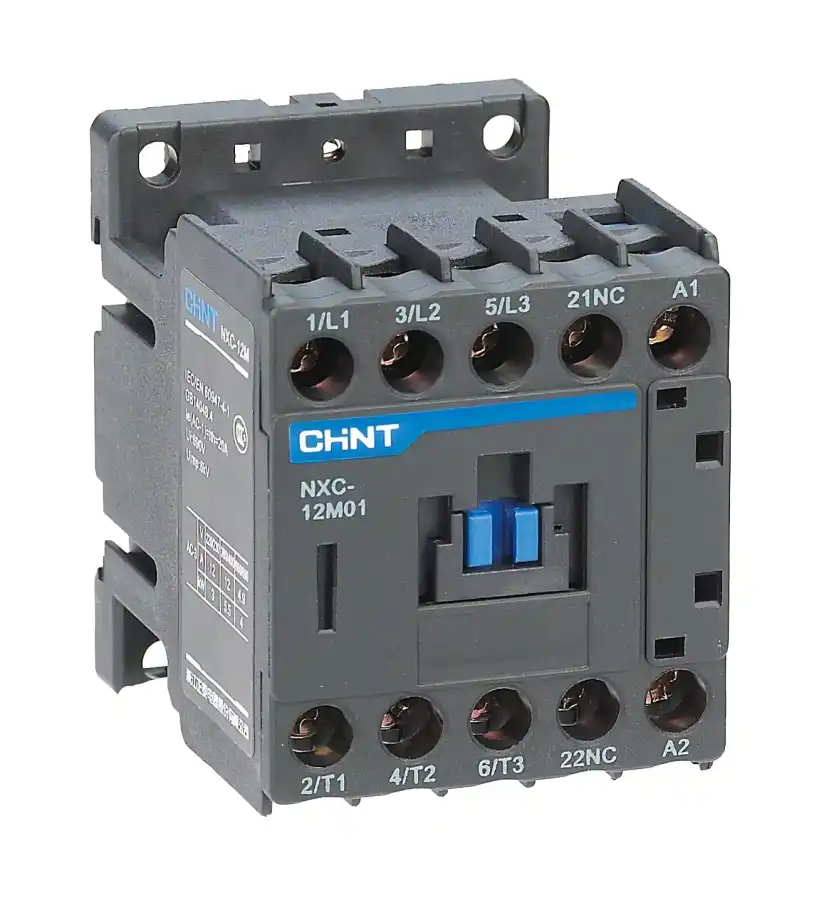

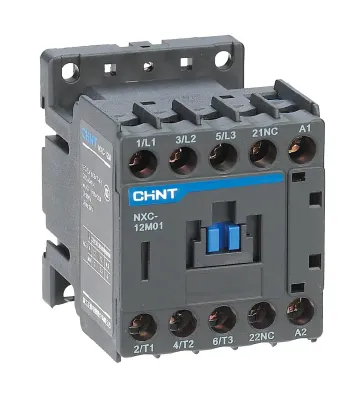

Chint NXC-12M10Z Ultra Kompakt Şasi Endüstriyel Motor ve Enerji Yönetim Ekosistemi (3 Ana Güç Kutbu Üzerinden 12 Amper Kesintisiz Anma Akımı, 5.5 Kilovat AC-3 Sınıfı Yük Kapasitesi, PLC Çıkışlarına Uygun 24VDC Düşük Tüketimli Doğru Akım Kontrol Bobini, Dahili 1NA Normalde Açık Sinyalizasyon Kutbu, Kompakt Panel Tasarımı, Chint Küresel Endüstriyel Şalt Güvencesi)
Chint NXC-12M10Z endüstriyel mini güç kontaktörü; sanayi tesislerinin dar hacimli otomasyon panolarında, paket makine imalatlarında, kompakt pompa ve fan fiderlerinde, havalandırma ünitelerinde ve PLC'li dijital kontrol sistemlerinde, asenkron elektrik motorlarını ve endüstriyel şalt yüklerini güvenle açıp kapatmak üzere geliştirilmiş premium bir güç kontrol komponentidir. Ultra kompakt şasi yapısı üzerinde 3 ana güç kutbu barındıran bu cihaz, nominal çalışma düzeninde 12 Amper sürekli akım taşıma ve 5.5 Kilovat (5.5 kW) AC-3 sınıfı motor gücü anahtarlama kapasitesi sunarak minimum alanda maksimum güç iletim performansı sergiler.
Mini şasi tasarımını modern DC kontrol devrelerinde öncelikli kılan temel mühendislik üstünlüğü, pano içi zayıf akım hatları ve akıllı otomasyon kartları ile doğrudan kuplaj sağlayan 24VDC düşük tüketimli doğru akım kumanda bobinidir. Doğru akım bobin mimarisi, harici bir arabirim rölesine ihtiyaç bırakmadan doğrudan PLC dijital çıkış modülleriyle sürülebilir; çekme ve bırakma manevralarında humming şebeke zırıltısını yok ederek tamamen sessiz ve kararlı bir tutuş sergiler. Gövde üzerine entegre edilmiş olan 1 adet Normalde Açık (1NA) yardımcı kontak, harici aksesuara gerek kalmadan start-stop devrelerinde elektriksel mühürleme hattını kurmanıza veya sistemin aktif konumda olduğuna dair pozitif durum geri bildirim verisini (feed-back) PLC ve otomasyon katmanlarına pürüzsüzce aktarmanıza imkan tanır. Isıya, darbelere og yüksek akım arklarına karşı üstün yalıtım direncine sahip gövdesiyle Chint NXC-12M10Z, teknik döküman verileriyle ve küresel normlarla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Seri Karakteri: Chint NXC Mini Serisi Güç Kontaktörü (Model: NXC-12M10Z).
Güç ve Akım Duvarı: AC-3 motor anahtarlama sınıfında 5.5 Kilovat (5.5 kW) nominal güç iletimi ve 3 ana kutup üzerinden 12 Amper sürekli akım taşıma rijitliği.
Kumanda Bobini Yapısı: PLC çıkışları, sinyalizasyon hatları ve endüstriyel güç kaynakları ile doğrudan tetiklemeye uygun, zayıf akım dostu 24VDC doğru akım kumanda bobini.
Dahili Yardımcı Kontak: Güvenli elektriksel mühürleme ve pozitif durum geri bildirim döngüleri için gövdeye entegre edilmiş 1NA (Normalde Açık) sinyalizasyon kutbu.
Şasi ve Boyut Esnekliği: Standart 35 mm DIN rayına uygun, dar dağıtım kutularında ve makine hücrelerinde milimetrik alan tasarrufu sağlayan ultra kompakt tasarım.
Kullanım Alanları ve İşletme Avantajları
Doğrudan PLC ve Kart Entegrasyonu: Kumanda bobininin 24VDC olması sayesinde, panoda ekstra bir AC/DC dönüştürücü veya arayüz rölesi maliyetine girilmeden doğrudan dijital çıkışlarla kontrol edilir.
Sessiz ve Aşınmasız Çalışma: Doğru akım bobininin sağladığı kararlı çekme gücü, manyetik nüvenin vibrasyon yapmasını engelleyerek hem sessiz bir konfor sunar hem de kontak ömrünü uzatır.
Maksimum Alan Tasarrufu: Sunduğu 5.5 kW'lık güç kapasitesine kıyasla optimize edilmiş minimal boyutları, elektrik panolarının hacmini küçültür ve işçilik hızını artırır.
| Kritik Operasyonel Kriter | Chint NXC-12M10Z Mini Kontaktör | Standart Büyük Şasi Kontaktörler | Sağladığı Kritik Pano Avantajı |
| Hacim ve Yer İşgali | Ultra Kompakt Mikro Şasi | Geniş ve Yatay Kapasiteli Gövdeler | Küçük kontrol kutularında ve dar makine hücrelerinde yan yana dizilimlerde maksimum yer avantajı kazandırır. |
| Bobin Besleme Karakteri | 24VDC Doğru Akım Altyapısı | 220V Alternatif Akım (AC) Bobinler | Frekans dalgalanmalarından etkilenmez; ek donanım maliyeti olmadan PLC çıkışlarından doğrudan tetiklenir. |
| Dahili Kontak Kombini | Gövdeye Entegre 1NA Kutup | Yardımcı Kontaksız Yalın Güç Blokları | Harici bir yardımcı kontak bloğu bütçesi harcamadan start mühürleme veya sinyal hattını tek modülde çözer. |
| Çalışma Konforu | Sessiz Çalışma (Sıfır Humming) | Zamanla Ses Yapan AC Nüveler | Sabit manyetik alan lojiği ile şebeke zırıltısını tamamen yok eder, sessiz kontrol odaları için ideal yapı sunar. |
Soru 1: Ürün kodunda yer alan "M10Z" ibaresinin mühendislik ve sahadaki kablolama karşılığı nedir?
Cevap: Chint endüstriyel şalt terminolojisinde bu kodlama cihazın tüm yapısal karakterini özetler. "M" harfi cihazın "Mini" serisi ultra kompakt şasiye sahip olduğunu, "12" rakamı AC-3 motor yükü taşıma sınırının 12 Amper olduğunu gösterir. "10" hanesi, cihazın ana güç kutuplarının haricinde gövdeye entegre 1 adet Normalde Açık (1NA) ve 0 adet Normalde Kapalı (NK) yardımcı kontak barındırdığını tescil eder. Sondaki "Z" harfi ise kumanda bobininin doğru akım (DC) karakterinde olduğunu belirtir. Kablolama aşamasında usta panocu, mini kontaktör tetiklendiğinde kalıcı olarak çekili kalmasını istediği start mühürleme devresini veya PLC "Çalışıyor" geri bildirim hattını bu dahili NA klemenslerine bağlar.
Soru 2: 5.5 kW AC-3 yük kapasitesi endüstriyel asenkron motor seçimlerinde nasıl projelendirilmelidir?
Cevap: AC-3 anahtarlama sınıfı, sincap kafesli asenkron motorların ilk kalkış (demeraj) anında nominal akımlarının 6 ila 8 katı kadar yüksek bir akım çektiği senaryolar baz alınarak tasarlanmıştır. Chint NXC-12M10Z, standart 380V - 400V trifaze endüstriyel şebekelerle beslenen 5.5 Kilovat (5.5 kW / yaklaşık 7.5 Beygir - HP) güce kadar olan elektrik motorlarını doğrudan kontrol edebilir. Eğer cihaz demeraj akımı bulunmayan düz endüstriyel ısıtıcı rezistans baralarında (AC-1 sınıfı) kullanılacaksa, akım taşıma limiti 20 Ampere kadar çıkabilmektedir; ancak motor kontrol devrelerinde 5.5 kW sınırı aşılmamalıdır.
Soru 3: 24VDC düşük tüketimli bobin yapısı PLC panolarında harici bir röle kullanımını nasıl ortadan kaldırır?
Cevap: Standart büyük güçlü kontaktörlerin bobinleri çekme ve tutma anında yüksek akımlar çekebilirler. Bu yüksek akımlar, PLC cihazlarının dijital çıkış kartlarındaki hassas çıkış modüllerini yakabilir; bu yüzden araya arabirim/arayüz rölesi denilen ek şalt elemanları konulur. Chint NXC-12M10Z modelinin 24VDC bobini ise ultra düşük güç tüketimiyle tetiklenecek şekilde optimize edilmiştir. PLC'nin dijital çıkışından gelen 24VDC sinyal hattı doğrudan A1 klemensine, ortak şase (0VDC) ise A2 klemensine bağlanabilir. Araya ekstra röle bütçesi ve kablolama işçilik kalemi girmeden doğrudan sürülerek pano maliyetini düşürür.
Soru 4: Entegre 1NA (Normalde Açık) yardımcı kontak klasik kumanda devrelerinde tam olarak nasıl bir rol oynar?
Cevap: Dahili 1NA (Normalde Açık) kontak, mini kontaktörün bobini enerjisizken açık devre olan (akım geçirmeyen), bobine enerji geldiği anda ise milisaniyeler içinde kapanarak akım iletimine izin veren hücredir. Bu kontağın sahadaki en yaygın kullanım alanı "mühürleme" işlemidir. Yaylı start butonuna basıp elinizi çektiğinizde kontaktörün enerjisiz kalarak durmasını engellemek için start butonuna paralel olarak bu NA kontak kablolanır. Böylece elinizi butondan çekseniz dahi akım bu kapalı NA kontak üzerinden akmaya devam eder. Dijital otomasyon şemalarında ise bu kontak, PLC'ye "kontaktör sorunsuzca çekti, motor şu an dönüyor" bilgisini aktaran izole bir sinyal kapısı olarak görev yapar.
Soru 5: Cihazın güç klemenslerindeki kablo montajında ve pano içi periyodik bakımlarında nelere dikkat edilmelidir?
Cevap: Mini kontaktörler kompakt yapıları gereği terminalleri daha sıkışık bir geometriye sahiptir. Cihazın R-S-T and L1-L2-L3 olarak adlandırılan ana güç terminallerine yapılacak kablo bağlantılarında mutlaka uygun kesitte pabuç veya yüksük kullanılmalı, çıplak bakır tellerin dışarı taşarak yan klemense ark atlaması yapması engellenmelidir. Klemens vidaları üretici dökümanlarında belirtilen tork değerlerine uygun olarak sıkılmalıdır. Gevşek bırakılan bağlantılar zamanla yüksek geçiş direnci oluşturarak lokal ısınmalara, plastik gövdenin erimesine ve panoda yangın riskine yol açabilir. Ayrıca periyodik bakımlarda ray tırnaklarının kilitleri kontrol edilmelidir.
