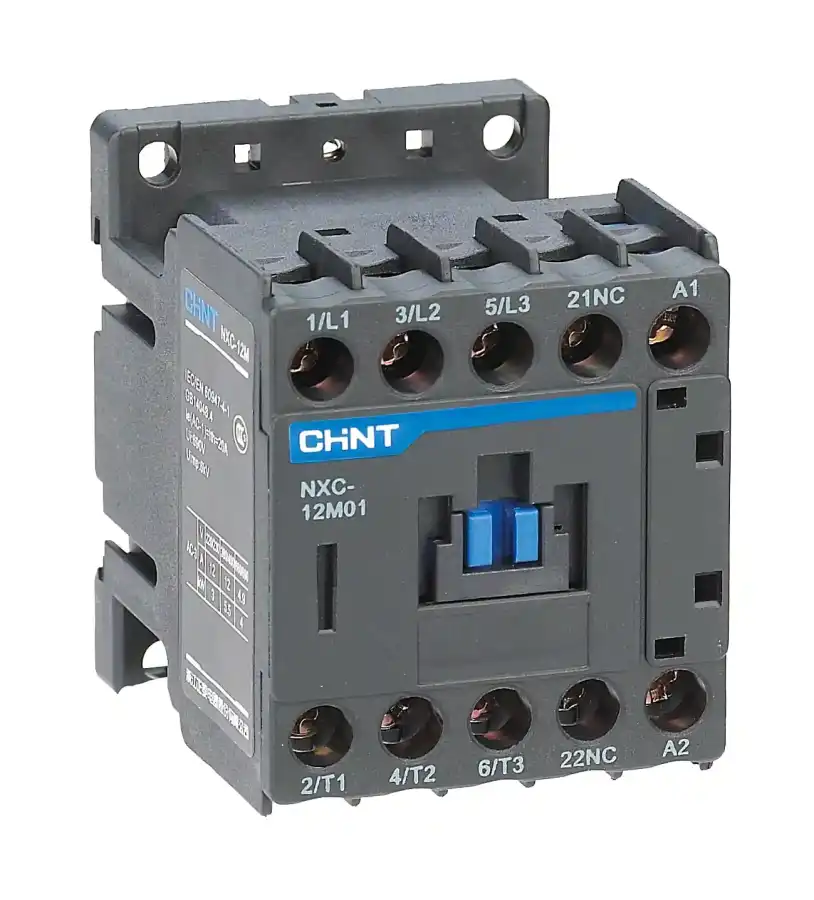

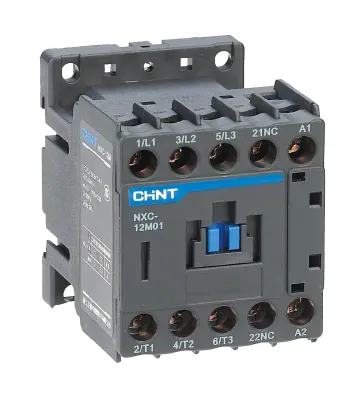

Chint NXC-12M10 Ultra Kompakt Şasi Endüstriyel Motor ve Enerji Yönetim Ekosistemi (3 Ana Güç Kutbu Üzerinden 12 Amper Kesintisiz Anma Akımı, 5.5 Kilovat AC-3 Sınıfı Yük Kapasitesi, Standart Şebekeye Uygun 220VAC - 240VAC Dalgalı Akım Kontrol Bobini, Dahili 1NA Normalde Açık Sinyalizasyon Kutbu, Kompakt Panel Tasarımı, Chint Küresel Endüstriyel Şalt Güvencesi)
Chint NXC-12M10 endüstriyel mini güç kontaktörü; sanayi tesislerinin dar hacimli otomasyon panolarında, paket makine imalatlarında, kompakt pompa ve fan fiderlerinde, havalandırma ünitelerinde ve klasik kumanda şemalarında, asenkron elektrik motorlarını ve endüstriyel şalt yüklerini güvenle açıp kapatmak üzere geliştirilmiş premium bir güç kontrol komponentidir. Ultra kompakt şasi yapısı üzerinde 3 ana güç kutbu barındıran bu cihaz, nominal çalışma düzeninde 12 Amper sürekli akım taşıma ve 5.5 Kilovat (5.5 kW) AC-3 sınıfı motor gücü anahtarlama kapasitesi sunarak minimum alanda maksimum güç iletim performansı sergiler.
Bu mini kontaktörü konvansiyonel projelerde öncelikli kılan temel mühendislik üstünlüğü, panolarda harici bir güç kaynağına (adaptör/trafoya) ihtiyaç duymadan doğrudan standart şebeke gerilimi ile sürülebilmesini sağlayan 220VAC - 240VAC alternatif akım kumanda bobinidir. Cihaz, klasik start-stop buton kombinasyonları, sınır anahtarları ve mekanik termik röle çıkışlarıyla doğrudan uyumlu çalışarak çekme ve bırakma manevralarında yüksek mekanik kararlılık sunar ve kontaktörün elektriksel ömrünü uzatır. Gövde üzerine entegre edilmiş olan 1 adet Normalde Açık (1NA) yardımcı kontak, harici aksesuara gerek kalmadan start-stop devrelerinde elektriksel mühürleme hattını kurmanıza veya sistemin aktif konumda olduğuna dair pozitif durum geri bildirim verisini (feed-back) otomasyon hatlarına pürüzsüzce aktarmanıza imkan tanır. Isıya, darbelere ve yüksek akım arklarına karşı üstün yalıtım direncine sahip gövdesiyle Chint NXC-12M10, teknik döküman verileriyle ve küresel normlarla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Seri Karakteri: Chint NXC Mini Serisi Güç Kontaktörü (Model: NXC-12M10 AC).
Güç ve Akım Duvarı: AC-3 motor anahtarlama sınıfında 5.5 Kilovat (5.5 kW) nominal güç iletimi ve 3 ana kutup üzerinden 12 Amper sürekli akım taşıma rijitliği.
Kumanda Bobini Yapısı: Kumanda trafosu maliyeti gerektirmeden doğrudan şebeke faz-nötr hattı ile tetiklenebilen 220V - 240VAC (50/60 Hz) dalgalı akım bobini.
Dahili Yardımcı Kontak: Güvenli elektriksel mühürleme ve pozitif durum geri bildirim döngüleri için gövdeye entegre edilmiş 1NA (Normalde Açık) sinyalizasyon kutbu.
Şasi ve Boyut Esnekliği: Standart 35 mm DIN rayına uygun, dar dağıtım kutularında and makine hücrelerinde milimetrik alan tasarrufu sağlayan ultra kompakt tasarım.
Kullanım Alanları ve İşletme Avantajları
Doğrudan Şebeke Entegrasyonu: Kumanda bobininin 220VAC olması sayesinde, panoda ekstra bir doğrultucu veya DC güç kaynağı bütçesi harcamadan doğrudan hat gerilimiyle sürülebilir.
Maliyet ve Hız Optimizasyonu: Konvansiyonel kumanda devrelerinde kablolama karmaşasını azaltır, dikey ve dar şasi mimarisiyle panolardaki ray mesafelerinden alan tasarrufu sağlar.
Maksimum Alan Tasarrufu: Sunduğu 5.5 kW'lık güç kapasitesine kıyasla optimize edilmiş minimal boyutları, elektrik panolarının hacmini küçültür ve işçilik hızını artırır.
| Kritik Operasyonel Kriter | Chint NXC-12M10 AC Mini Kontaktör | Standart DC Bobinli Mini Kontaktörler | Sağladığı Kritik Pano Avantajı |
| Bobin Besleme Karakteri | 220VAC Dalgalı Akım Altyapısı | 24VDC veya 48VDC Doğru Akım | Ekstra bir endüstriyel güç kaynağı (Switch Mode Power Supply) gerektirmeden panoyu çalıştırma esnekliği sunar. |
| Pano Donanım Maliyeti | Minimum Komponent İhtiyacı | DC Adaptör ve Koruma Rölesi Şartı | DC sistem kurma bütçesini tamamen ortadan kaldırarak montaj maliyetlerini dikkate değer oranda düşürür. |
| Dahili Kontak Kombini | Gövdeye Entegre 1NA Kutup | Yardımcı Kontaksız Yalın Güç Blokları | Harici bir yardımcı kontak bloğu bütçesi harcamadan start mühürleme veya sinyal hattını tek modülde çözer. |
| Hacim ve Yer İşgali | Ultra Kompakt Mikro Şasi | Geniş ve Yatay Kapasiteli Gövdeler | Küçük kontrol kutularında ve dar makine hücrelerinde yan yana dizilimlerde maksimum yer avantajı kazandırır. |
Soru 1: Ürün kodunda yer alan "M10" ibaresinin mühendislik ve sahadaki kablolama karşılığı nedir? Cevap: Chint endüstriyel şalt terminolojisinde bu kodlama cihazın tüm yapısal karakterini özetler. "M" harfi cihazın "Mini" serisi ultra kompakt şasiye sahip olduğunu, "12" rakamı AC-3 motor yükü taşıma sınırının 12 Amper olduğunu gösterir. "10" hanesi, cihazın ana güç kutuplarının haricinde gövdeye entegre 1 adet Normalde Açık (1NA) ve 0 adet Normalde Kapalı (NK) yardımcı kontak barındırdığını tescil eder. Bu kodun sonunda "Z" harfinin bulunmaması ise cihazın 220VAC şebeke bobini ile donatıldığını gösterir. Kablolama aşamasında usta panocu, mini kontaktör tetiklendiğinde kalıcı olarak çekili kalmasını istediği start mühürleme devresini veya "Çalışıyor" geri bildirim hattını bu dahili NA klemenslerine bağlar.
Soru 2: 5.5 kW AC-3 yük kapasitesi endüstriyel asenkron motor seçimlerinde nasıl projelendirilmelidir? Cevap: AC-3 anahtarlama sınıfı, sincap kafesli asenkron motorların ilk kalkış (demeraj) anında nominal akımlarının 6 ila 8 katı kadar yüksek bir akım çektiği senaryolar baz alınarak tasarlanmıştır. Chint NXC-12M10, standart 380V - 400V trifaze endüstriyel şebekelerle beslenen 5.5 Kilovat (5.5 kW / yaklaşık 7.5 Beygir - HP) güce kadar olan elektrik motorlarını doğrudan kontrol edebilir. Eğer cihaz demeraj akımı bulunmayan düz endüstriyel ısıtıcı rezistans baralarında (AC-1 sınıfı) kullanılacaksa, akım taşıma limiti 20 Ampere kadar çıkabilmektedir; ancak motor kontrol devrelerinde 5.5 kW sınırı aşılmamalıdır.
Soru 3: 220VAC bobin klemenslerine kablo bağlantısı yaparken faz ve nötr yönü yer değiştirirse cihaz zarar görür mü? Cevap: Chint NXC-12M10 AC modelinde bobin mekanizması alternatif akım (AC) lojiğiyle tasarlandığı için A1 ve A2 olarak adlandırılan bobin besleme klemenslerine bağlantı yaparken faz ve nötr yönlerinin yer değiştirmesi cihazın çalışmasına engel teşkil etmez veya cihaza zarar vermez. Ancak, standart endüstriyel pano kablolama hiyerarşisinde ve iş güvenliği normlarında; kontrol butonlarından veya röle çıkışlarından gelen sigorta korumalı kumanda faz hatlarının A1 klemensine, sistemin ortak nötr hattının ise A2 klemensine bağlanması projenin takibi ve standardizasyonu açısından şarttır.
Soru 4: Entegre 1NA (Normalde Açık) yardımcı kontak klasik kumanda devrelerinde tam olarak nasıl bir rol oynar? Cevap: Dahili 1NA (Normalde Açık) kontak, mini kontaktörün bobini enerjisizken açık devre olan (akım geçirmeyen), bobine enerji geldiği anda ise milisaniyeler içinde kapanarak akım iletimine izin veren hücredir. Bu kontağın sahadaki en yaygın kullanım alanı "mühürleme" işlemidir. Yaylı start butonuna basıp elinizi çektiğinizde kontaktörün enerjisiz kalarak durmasını engellemek için start butonuna paralel olarak bu NA kontak kablolanır. Böylece elinizi butondan çekseniz dahi akım bu kapalı NA kontak üzerinden akmaya devam eder. Dijital otomasyon şemalarında ise bu kontak, üst kontrol katmanlarına "kontaktör sorunsuzca çekti, motor şu an aktif" bilgisini aktaran izole bir sinyal kapısı olarak görev yapar.
Soru 5: Cihazın güç klemenslerindeki kablo montajında ve pano içi periyodik bakımlarında nelere dikkat edilmelidir? Cevap: Mini kontaktörler kompakt yapıları gereği terminalleri daha sıkışık bir geometriye sahiptir. Cihazın R-S-T ve L1-L2-L3 olarak adlandırılan ana güç terminallerine yapılacak kablo bağlantılarında mutlaka uygun kesitte pabuç veya yüksük kullanılmalı, çıplak bakır tellerin dışarı taşarak yan klemense ark atlaması yapması engellenmelidir. Klemens vidaları üretici dökümanlarında belirtilen tork değerlerine uygun olarak sıkılmalıdır. Gevşek bırakılan bağlantılar zamanla yüksek geçiş direnci oluşturarak lokal ısınmalara, plastik gövdenin erimesine ve panoda yangın riskine yol açabilir. Ayrıca periyodik bakımlarda ray tırnaklarının kilitleri kontrol edilmelidir.
