Chint NM8N-250S Endüstriyel Altyapı ve Kritik Enerji Dağıtım Ekosistemi (Altmış Üç Amper Nominal Akım Kapasitesi, Dört Kutuplu Faz ve Nötr Tam Entegre Kesme Mimarisi, Elli Kiloamper Kısa Devre Kesme Gücü, Mikroişlemci Tabanlı Gelişmiş Parametrik Elektronik Koruma Ünitesi, Sabit Tip Rijit Bağlantı Tasarımı, Chint Küresel Güvencesi)

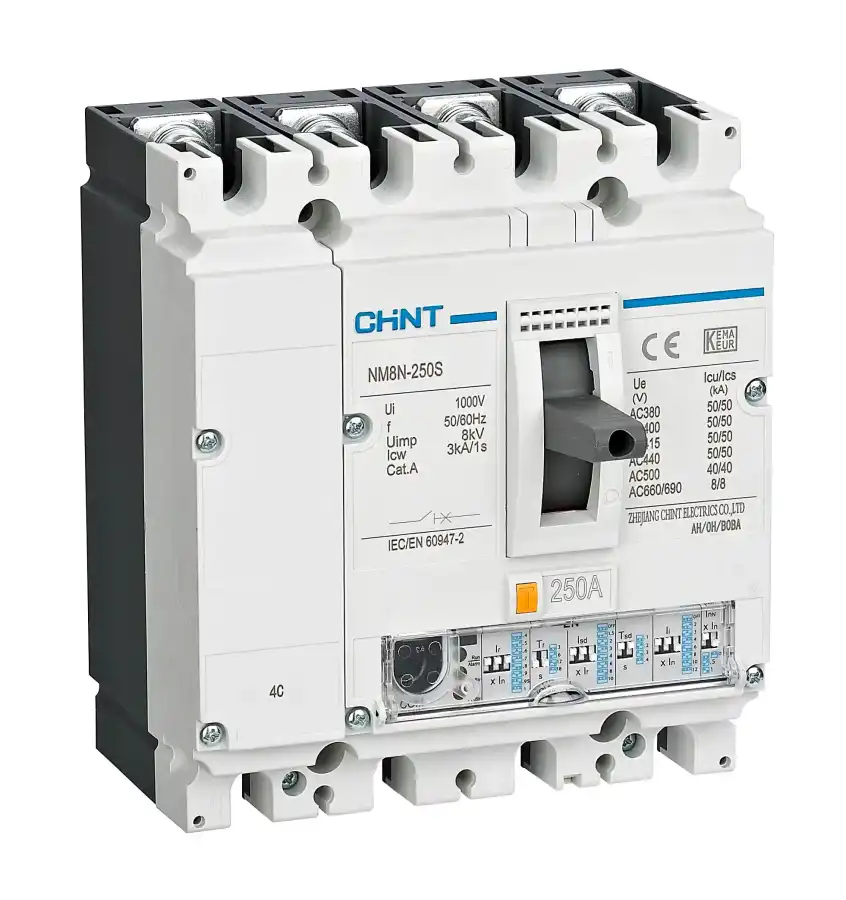

Chint NM8N-250S elektronik tip kompakt şalter (MCCB); orta ölçekli dağıtım panolarının girişlerinde, endüstriyel üretim tesislerindeki bağımsız makine ve ekipman koruma hatlarında, hassas motor fiderlerinde, jeneratör ve transformatör çıkış gruplarında can ile mal güvenliğinin mikrosaniyeler hassasiyetinde korunması gereken tüm şebeke altyapılarında kullanılmak üzere geliştirilmiş üstün performanslı bir anahtarlama ve koruma elemanıdır. Gövde mimarisinde yer alan dört adet rijit mekanik kutup; üç faz hattının yanında nötr hattını da tek bir entegre mekanik düzenek üzerinden koruma altına alır ve aynı anda keser. Bu donanımsal yapı, özellikle harmonik yüklerin, kesintisiz güç kaynaklarının ve dengesiz faz dağılımlarının yoğun olduğu hassas ticari binalarda veya otomasyon tesislerinde, nötr iletkeni üzerinde oluşabilecek aşırı akımları ve gerilim şoklarını tamamen engelleyerek hassas elektronik ekipmanların bütünlüğünü emniyete alır. Sabit tip tasarımı, panoların rijit baraları veya kablo pabuçları ile mükemmel mekanik bağ kurarak uzun ömürlü ve kayıpsız bir elektrik iletimi sunar.
Bu koruma elemanını şalt şebekelerinde benzersiz kılan temel mühendislik özelliği, geleneksel termik-manyetik şalterlerin sınırlarını aşan mikroişlemci tabanlı gelişmiş elektronik koruma ünitesi mimarisidir. Elli kiloamper gibi güçlü bir kısa devre kesme kapasitesine sahip olan bu ünite, tesisteki yüklerin karakteristiğine ve panolar arası selektivite (seçicilik) planına göre çok esnek ve geniş bir parametrik ayar sahası sunar. Kullanıcılar ve pano mühendisleri, şalter üzerindeki parametreleri sistem gereksinimlerine göre tam olarak optimize edebilirler:
Aşırı Yük Akım Ayarı (Ir): Sürekli aşırı yüklenmelere karşı kablo tesisatını ve bağlı cihazları korur, geleneksel şalterlere göre çok daha dar ve hassas toleranslarla aşırı ısınma risklerini kontrol altına alır.
Kısa Devre Gecikmeli Akım Ayarı (Isd): Ani ancak kalıcı kısa devrelerde, arızanın sadece ilgili tali fiderde izole edilmesi için zaman geciktirmeli seçicilik imkanı sunar, gereksiz ana enerji kesintilerini kesin olarak önler.
Anlık Kısa Devre Akım Ayarı (Ii): Çok yüksek şiddetteki kısa devre dalgalanmaları meydana geldiği anda mekanizmayı milisaniyeler içinde tetikleyerek devreyi hızla koparır ve ekipman hasarını minimumda tutar.
Mühendislik sınırlarını zorlayan alev geciktirici gövde yapısı, uzaktan izleme donanımlarına uyumlu iç hücre tasarımı ve yüksek vibrasyon dayanımı sayesinde, en zorlu endüstriyel ve ticari koşullarda dahi istikrarlı ve uzun ömürlü bir operasyonel süreklilik sağlar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Konfigürasyonu: Chint NM8N-250S Serisi, 4 Kutuplu Faz ve Nötr Kesme Korumalı (4P), Sabit Montajlı Elektronik Tip Kompakt Şalter.
Yüksek Kısa Devre Kesme Gücü: Şebeke arızalarında ve faz patlamalarında panoları tam emniyete alan, IEC/EN 60947-2 standartlarına uygun 50kA (Elli Bin Amper) kesme kapasitesi.
Akıllı Mikroişlemci Tabanlı Ünite: Akım ve zaman eğrileri dijital kademelerle tam olarak programlanabilen, hatalı açmaların önüne geçen hassas açma mekanizması.
4 Kutuplu Tam Nötr Koruması: Dengeli yük dağılımı olmayan şebeke hatlarında nötr iletkeninin aşırı akımla yanmasını veya gerilim sıçraması yaratmasını engelleyen donanımsal koruma katmanı.
Rijit Geniş Terminal Bağlantıları: 63A seviyesindeki bakır bara gruplarının veya kablo bağlantılarının gevşeme ve ısınma riski olmadan kararlı şekilde bağlanmasına izin veren terminal yapısı.
Kullanım Alanları ve İşletme Avantajları
Makine ve Ekipman Koruması: Fabrikaların tali dağıtım hatlarında, bağımsız çalışan endüstriyel makinelerin girişlerinde ve hassas motor hatlarının hem aşırı yük hem de kısa devre korumasında görev yapar.
Kesintisiz Enerji Altyapıları: Jeneratör çıkış hatlarında, ticari binaların ve hassas koruma gerektiren uygulamaların ana besleme hatlarında gereksiz enerji kesintilerini önleyerek süreklilik sağlar.
Hatasız Selektivite Yönetimi: Geniş elektronik ayar yelpazesi sayesinde, alt fiderlerdeki sigorta ve kompakt şalterlerle tam koordinasyon kurarak arızayı sadece kaynağında sönümlendirir.
| Kritik Operasyonel Kriter | Chint NM8N-250S Elektronik Şalter | Geleneksel Termik-Manyetik Şalterler | Sağladığı Kritik Pano Avantajı |
| Kutup Yapısı ve Emniyet | 4 Kutuplu Tam Koruma (4P) | 3 Kutuplu (Sadece Faz Korumalı) | Nötr hattını da fazlar gibi aktif izleyerek, nötr akım kaymalarında ve dengesiz yüklerde şebekenin yanmasını ve hassas cihaz hasarını engeller. |
| Ayar Hassasiyeti ve Esneklik | Geniş Parametrik Dijital Ayar (Ir, Isd, Ii) | Sınırlı Mekanik Toleranslı Ayar | Tesisin anlık demeraj (kalkış) akımlarına göre tam ayar yapılarak hatalı şalter açmaları sıfırlanır, işletme sürekliliği maksimuma çıkar. |
| Ortam Sıcaklığı Etkisi | Sıcaklık Değişimlerinden Etkilenmez | Pano İçi Sıcaklıkla Açma Eğrisi Değişir | Koruma ünitesi elektronik mikroişlemci tabanlı olduğu için pano içi ısı yükselmelerinde şalter erken veya hatalı açma yapmaz, kararlı çalışır. |
| Selektivite (Seçici Koruma) | Zaman Geciktirmeli Kısa Devre Ayarı | Sadece Anlık Manyetik Kesme | Kısa devre anında üstteki ana şalterin bekletilmesini sağlayarak sadece arızalı fiderin açmasını sağlar, tüm sistemin durmasını önler. |
Soru 1: Elektronik tip bir kompakt şalteri (MCCB), geleneksel termik-manyetik şalterlerden ayıran en büyük mühendislik avantajı nedir? Cevap: Geleneksel şalterler çift metalin (bimetal) ısınması ve mekanik yayların hareketiyle çalışır; bu yüzden pano içi ortam sıcaklığından etkilenirler ve ayar sahaları sınırlıdır. Chint NM8N-250S gibi elektronik şalterler ise iç akım trafoları ve mikroişlemci tabanlı bir dijital kart ile hattı izler. Bu sayede çevre sıcaklığından tamamen bağımsız olarak, milisaniyeler hassasiyetinde ve çok daha geniş akım-zaman kademeleriyle kusursuz bir koruma eğrisi sunarlar.
Soru 2: 4 Kutuplu (4P) yapı ve nötr koruması bu amperajdaki şalt sistemlerinde neden kritik bir öneme sahiptir? Cevap: Endüstriyel ve ticari tesislerde tek fazlı UPS'ler, LED aydınlatmalar ve sürücüler yoğun kullanıldığında nötr hattından yüksek harmonik akımları akar. 3 kutuplu sistemlerde nötr iletkeni korunamadığı için bu hat aşırı ısınarak yangına yol açabilir veya nötr kopması durumunda faz-nötr arası gerilim dengesizleşerek hassas cihazları yakabilir. 4 kutuplu NM8N-250S, nötr iletkenini de aktif olarak izler ve eşik aşıldığında sistemi güvenle keser.
Soru 3: Şalter üzerindeki Isd (kısa süre gecikmeli kısa devre) parametresi ne işe yarar? Cevap: Bu parametre selektivite (panolar arası koordinasyon) sağlamanın anahtarıdır. Eğer tesiste ana şalterin altında tali kompakt şalterler veya sigortalar varsa, en alttaki bir yük fiderinde kısa devre olduğunda ana şalterin de aynı anda açmasını engeller. Isd ayarı sayesinde ana şalter arızayı algılar ancak milisaniyeler seviyesinde bekler; bu sırada alt fiderdeki kesici arızayı temizler. Böylece sadece arızalı tali bölüm durur, tesisin geri kalanı enerzisiz kalmaz.
Soru 4: Bu cihaz endüktif ve endüstriyel karakterdeki hassas motor fiderlerinde kullanılabilir mi? Cevap: Evet, özellikle elektronik ünitesi sayesinde bu yükler için en ideal çözümdür. Trafo fiderleri ilk devreye girme anlarında yüksek mıknatıslanma akımları, motorlar ise kalkış anında nominal akımlarının çok üzerinde demeraj akımları çekerler. NM8N-250S'in Ii (anlık) ve Isd ayarları, bu zararsız kalkış akımı dalgalanmaları tolere edecek şekilde esnekçe yükseltilebilir. Şalter hatalı açma yapmadan motorun ve trafonun kararlı çalışmaya geçmesine izin verir.
Soru 5: Teknik verilerde yer alan 50kA kesme kapasitesi pano içi güvenlik standartları açısından neyi ifade eder? Cevap: Elli kiloamper kesme kapasitesi, şalterin hat üzerinde meydana gelebilecek en şiddetli elli bin amperlik kısa devre arıza akımını, kendi gövdesi patlamadan, kontakları birbirine yapışıp kaynak olmadan ve çevre panolara alev saçmadan güvenli bir şekilde kesebileceğini garanti eder. Trafo ve fider çıkışlarına yakın noktalarda dinamik arıza akımları çok yüksek olduğundan, can ve mal emniyeti için bu kA dayanım değeri hayati bir mühendislik kriteridir.
