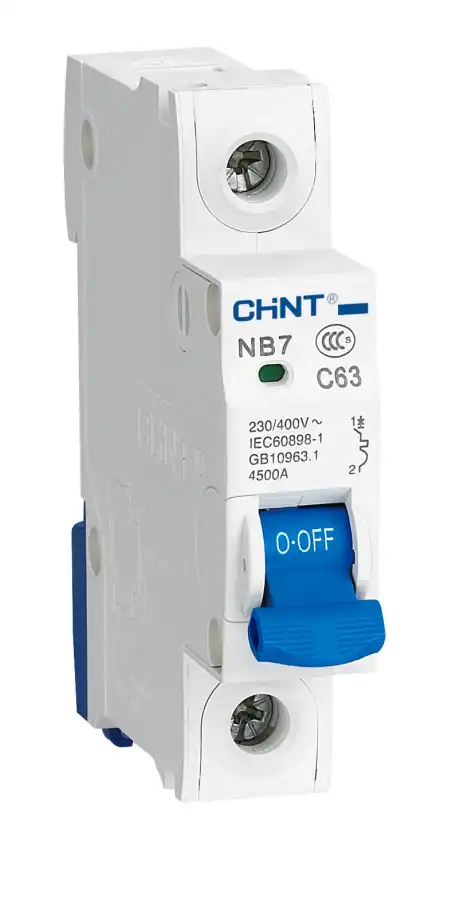

Chint NB7 Serisi Endüstriyel Dağıtım ve Hat Koruma Ekosistemi (Altmış Üç Amper Nominal Akım Kapasitesi, Altı Kiloamper Standart Kısa Devre Kesme Gücü, Tek Kutuplu Tek Faz Hat Kesme Mimarisi, C Tipi Endüktif Gecikmeli Açma Karakteristiği, Ürün Kodu Yüz Yetmiş Dokuz Altı Yüz Yirmi Altı, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)
Chint NB7 serisi 1 kutuplu 6kA otomatik sigorta (ürün kodu: 179626, tedarikçi kodu: 46.04.179626); yüksek güçlü tek fazlı endüstriyel ve ticari yüklerin genel dağıtım hatlarında, güçlü makine fider girişlerinde, şalt panolarının ana anahtarlama kademelerinde, HVAC iklimlendirme sistemlerinde ve yüksek amperaj gerektiren tüm monofaze elektrik altyapılarında, kabloların ve bağlı cihazların aşırı yüklere, termal ısınmalara ve kısa devre akımlarına karşı emniyete alınması amacıyla geliştirilmiş premium bir minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan tek rijit mekanik kutup, faz hattının güvenli bir şekilde anahtarlanmasını sağlar. Bu donanımsal yapı, ağır hizmet tipi monofaze şebekelerde meydana gelebilecek elektriksel anomalileri milisaniyeler seviyesinde izole ederek bağlı donanımların ve tesisatın zarar görmesini önler. Standart otomat rayına (DIN rayı) tam uyumluluk gösterir.
Bu koruma elemanını panolarda kararlı ve güvenilir kılan temel mühendislik özelliği, ticari ve hafif endüstriyel tesisatlar için ideal 6kA (Altı Kiloamper) kısa devre kesme kapasitesi ile endüktif yüklere uyumlu C tipi gecikmeli açma karakteristiği mimarisidir. Büyük monofaze elektrik motorları, yüksek güçlü kompresörler, endüstriyel aydınlatma balastları ve transformatörler gibi endüktif yükler ilk devreye girme anlarında (kalkış demeraj akımı) şebekeden nominal akımlarının beş ile on katı arasında ani pik akımları çekerler. C tipi eğriye sahip bu sigorta, dahili termik-manyetik mekanizması sayesinde bu zararsız anlık demeraj şoklarını tolere ederek cihazın gereksiz yere atmasını (kazara açma) engeller; ancak sahada gerçek bir kısa devre veya kablo erimesi durumunda akımı milisaniyeler seviyesinde güvenle keserek elektriksel yangın risklerini donanımsal olarak yok eder. UL94 V0 sınıfı alev geciktirici gövdesi ve kompakt tasarımı ile dar pano alanlarında dahi yüksek performans ve montaj esnekliği sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Yapısı: Chint NB7 Serisi, 1 Kutuplu Monofaze (1P), Modüler Pano Tipi Otomatik Devre Kesici.
Standart Kısa Devre Dayanımı: Ticari panolarda ve yüksek güçlü hatlarda güvenliği tescilleyen, IEC/EN 60898-1 standardına uygun 6kA (Altı Bin Amper) termik-manyetik kesme gücü.
C Tipi Gecikmeli Açma Eğrisi: Ağır hizmet tipi yüklerin ve motorların ilk kalkış (start) şoklarında hatasız ve kararlı çalışmayı sağlayan 5-10 In nominal tetikleme aralığı.
Kompakt ve Rijit Gövde Tasarımı: Pano içerisinde minimum yatay alan kaplayarak modüler dağıtım kutularında ve şalt dolaplarında üstün yer tasarrufu sağlayan mimari.
Güvenli Vidalı Bağlantı Bloğu: Kalın kesitli bakır güç kablolarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasına izin veren klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Yüksek Akımlı Monofaze Dağıtım Hatları: Sanayi tesisleri, atölyeler ve ticari binaların ana veya tali güç beslemelerinde aşırı akım kaynaklı kablo ısınmalarını ve elektriksel arıza risklerini önler.
Ağır Hizmet Tipi Tek Fazlı Yükler: Güçlü kompresörlerin, büyük klimaların ve monofaze motorların besleme hatlarında güvenilir bir mekanik ve elektriksel emniyet bariyeri oluşturur.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 179626 ürün kodu sayesinde endüstriyel yedek parça, şalt kütüphane ve B2B satın alma yönetimlerinde hatasız tedarik sağlar.
| Kritik Operasyonel Kriter | Chint NB7 1x63A 6kA Sigorta | Standart Konut Tipi (4.5kA) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Nominal Akım Kapasitesi | 63A Yüksek Akım Dayanımı | Düşük Amperli (10A, 16A vb.) Sigortalar | Ağır hizmet tipi endüstriyel makinelerin ve yüksek güç çeken monofaze sistemlerin kesintisiz beslenmesini sağlar. |
| Kısa Devre Kesme Gücü | 6kA (Standart Ticari/Endüstriyel Seviye) | 4.5kA (Düşük Seviye Konut Tipi) | Dağıtım panolarında meydana gelebilecek büyük kısa devre akımlarında sigortanın erimesini veya patlamasını engeller, güvenli kesme sunar. |
| Açma Karakteristiği (Eğri) | C Tipi (Endüktif / Gecikmeli) | B Tipi (Rezistif / Hızlı Açan) | Büyük motorların veya endüstriyel klimaların ilk start anında çektikleri yüksek kalkış akımlarında sigortanın kazara atma sorununu tamamen çözer. |
| Gövde Malzeme Kalitesi | UL94 V0 Sınıfı Alev Geciktirici | Standart Plastik Muhafazalar | Aşırı akımdan kaynaklı lokal ısınmalarda veya ark anında dış gövdenin alev almasını önleyerek pano yangın emniyetini artırır. |
Soru 1: Sigorta üzerindeki C Tipi ifadesi ve C 63 etiketi tam olarak hangi mühendislik değerlerini belirtir?
Cevap: Chint NB7 sigorta üzerindeki "C" harfi, cihazın gecikmeli açma karakteristiğine (eğrisine) sahip olduğunu ve nominal akımının 5 ile 10 katı arasındaki anlık akım yükselmelerini (demeraj) tolere edebileceğini ifade eder. Harfin yanındaki "63" sayısı ise cihazın nominal akım taşıma sınırının 63A (Altmış Üç Amper) olduğunu gösterir. Yani bu sigorta, 63A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla zaman eğrisine bağlı olarak, 315A ile 630A arasındaki ani kısa devre şoklarında ise manyetik bobiniyle milisaniyeler içinde açma yapar.
Soru 2: Tek kutuplu (1P) bir sigorta ile çift kutuplu (2P) bir sigorta arasındaki fark nedir, nerelerde tercih edilmelidir?
Cevap: Tek kutuplu (1P) sigortalar, şebekenin sadece faz hattını keser; nötr hattı ise kesilmeden baraya doğrudan bağlanır. Tek fazlı yüksek güçlü yüklerin genel hat koruması için tamamen yeterlidir. Çift kutuplu (2P) sigortalar ise faz ve nötr hatlarını aynı anda keserek tam bir elektriksel yalıtım sağlar. Eğer sisteminizde nötr hattından ters akım dönme riski veya nötr kayması gibi problemler varsa çift kutuplu modeller tercih edilmelidir; ancak sadece faz üzerinden aşırı akım ve kısa devre koruması hedefleniyorsa kompakt yapısıyla bu 1P model pano içinde yer tasarrufu sağlar.
Soru 3: 63 Amperlik bu sigorta elektrik panolarında doğrudan bir ana kesici (ana sigorta) olarak kullanılabilir mi?
Cevap: Evet, kullanılabilir. Tali dağıtım panolarında veya belirli bir makine grubunun toplandığı kontrol kabinlerinde, çekilen toplam monofaze güç limitleri dahilinde 63A nominal akım kapasitesi ana kesici olarak görev yapmaya tamamen uygundur. Ancak tesisin ana giriş panosunda, trafo çıkışına çok yakın noktalarda kısa devre akımları 6kA değerinin üzerinde olabileceğinden, o bölgelerde Chint ürün ailesinin daha yüksek kesme kapasiteli (10kA veya kompakt şalter) üst serileri tercih edilmelidir.
Soru 4: Teknik özelliklerde belirtilen 6kA kesme kapasitesi ne anlama gelir, endüstriyel tesisler için yeterli midir?
Cevap: Kısa devre kesme kapasitesi (kA), bir sigortanın kısa devre arızası anında hat üzerinde oluşabilecek devasa akım dalgasına elektriksel ve mekanik olarak zarar görmeden dayanabileceği ve bu akımı güvenle kesebileceği maksimum akım sınırını (6000 Amper) ifade eder. 6kA kesme kapasitesi, tali dağıtım panolarında, ana trafoya belirli bir mesafede olan atölyelerde ve ticari binalarda güvenli bir koruma için tamamen yeterlidir.
Soru 5: Ürün kodu olan 179626 parametresi tedarik ve sipariş süreçlerinde ne gibi avantajlar sağlar?
Cevap: 179626 ürün kodu, Chint küresel üretim ve lojistik ağında bu spesifik cihazın (NB7 serisi, C tipi eğri, 1 kutup, 63A nominal akım ve 6kA kesme kapasitesi özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, teknik şartname hazırlıklarında, malzeme siparişlerinde ve B2B e-ticaret yedek parça tedarik süreçlerinde hatasız ve doğru ürün teslimatı sağlanması için bu tekil kodun kullanılması zorunludur.
