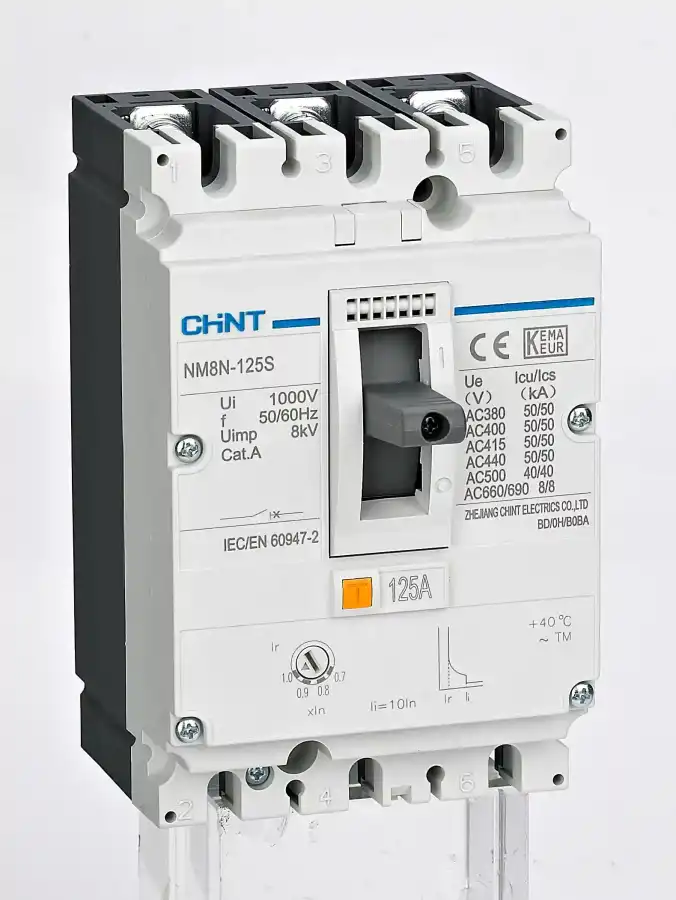

Chint NM8N-125S Ağır Sanayi ve Yüksek Güç Altyapı Dağıtım Ekosistemi (Seksen Amper Nominal Akım Kapasitesi, Üç Kutuplu Faz Korumalı Kesme Mimarisi, Elli Kiloamper Kısa Devre Kesme Gücü, Ayarlanabilir Termik ve Manyetik Koruma Esnekliği, Sabit Tip Rijit Bağlantı Gövdesi, Chint Küresel Güvencesi)
Chint NM8N-125S ayarlanabilir termik manyetik kompakt şalter; endüstriyel tesislerin ana ve tali giriş panolarında, yüksek güç çeken üretim hatlarında, trafo merkezlerinde ve veri merkezleri ile hastaneler gibi kesintisiz enerji omurgasının kritik olduğu altyapılarda maksimum can ve mal emniyeti sağlamak üzere geliştirilmiş üst segment koruma elemanıdır. Gövde mimarisinde hem aşırı yüklere (termik) hem de kısa devrelere (manyetik) karşı çift katmanlı koruma ünitesi barındıran bu cihaz, seksen amperlik güçlü nominal akım taşıma kapasitesiyle tesislerin enerji hatlarını ve fiderlerini denetler. Üç kutuplu yapısı (3P) sayesinde üç faz hattını bağımsız ve yüksek hassasiyetle denetler, arıza anında tüm fazları aynı anda keserek sistemi tam izole duruma getirir.
Bu koruma elemanını modern enerji şebekelerinde benzersiz kılan temel mühendislik özelliği, elli kiloamperlik (50kA) güçlü kesme kapasitesi ve esnek ayar sahası mimarisidir. Hat üzerinde meydana gelebilecek ani kısa devre ve yüksek enerjili faz patlaması arızalarında doğrudan kontak açma mekanizmasını tetikler, sistemi korurken tesise eşsiz bir operasyonel esneklik kazandırır:
Çift Yönlü Geniş Ayar Sahası: Hem termik (aşırı yük) hem de manyetik (kısa devre) akım açma eşikleri, cihaz üzerindeki mekanik ayar kademeleri vasıtasıyla kritik yükün ve bakır bara paketlerinin tam gereksinimine göre esnekçe ayarlanabilir. Bu sayede, motorların ve endüstriyel makinelerin demeraj kalkış akımları tolere edilerek hatalı ve gereksiz açmalar (trip) tamamen sıfırlanır.
Elli Kiloamperlik Güçlü Dayanım (50kA): Transformatör çıkışlarına yakın ana dağıtım noktalarında ve şebeke girişlerinde dinamik arıza akımları yıkıcı seviyelere ulaşır. NM8N-125S, elli bin amperlik kısa devre enerjisini kendi gövdesi patlamadan ve kontakları birbirine kaynamadan güvenle kesebilecek en üst düzey mekanik ve elektriksel rijitliğe sahiptir.
3 Kutup Ağır Sanayi Mimarisi: Üç faz omurgasını kesintisiz izleyerek ana ve tali dağıtım panolarını, bara sistemlerini ve şebeke bileşenlerini yangın ve mekanik tahribat riskine karşı tam emniyete alır.
Mühendislik sınırlarını zorlayan alev geciktirici rijit gövde yapısı, yüksek termal dayanımı ve ağır sanayi standartlarına uygun vibrasyon direnci sayesinde, en zorlu fabrika, tersane, maden ve şantiye koşullarında dahi istikrarlı ve uzun ömürlü bir operasyonel süreklilik sağlar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Konfigürasyonu: Chint NM8N-125S Serisi, 3 Kutuplu Termik ve Manyetik Ayarlanabilir (3P), Sabit Montajlı Ağır Hizmet Tipi Kompakt Şalter (MCCB).
Güçlü Kısa Devre Kesme Kapasitesi: Şebeke patlamalarında ve trafo çıkış fiderlerinde panoları tam emniyete alan, IEC/EN 60947-2 standartlarına uygun 50kA (Elli Bin Amper) S tipi standart kesme kapasitesi.
Esnek Termik Manyetik Ayar Skalası: Bağlandığı hattın bakır bara paketlerine ve yük tipine göre hassas akım ayarı yapılmasına izin veren, tesis içi seçiciliği (selektivite) optimize eden ayar sahası.
80A Güçlü Akım Kapasitesi: NM8N-125 kasası altında, orta akım fider hatlarının ve özel motor devrelerinin emniyeti için kesintisiz yüksek akım taşıma ve güvenli anahtarlama performansı.
Rijit Geniş Terminal Mimarisi: Seksen amper seviyesindeki ağır bakır bara paketlerinin ve kablo pabuçlarının gevşeme, ark ve ısınma riski olmadan kararlı şekilde cıvatalanmasına izin veren rijit terminal yapısı.
Kullanım Alanları ve İşletme Avantajları
Ana ve Tali Dağıtım Panoları: Fabrikaların, hastanelerin ve büyük ticari komplekslerin ana ve tali enerji giriş hatlarında baş kesici ve emniyet hattı olarak rol oynar.
Jeneratör ve Trafo Tali Çıkışları: Tali çıkış hatlarında ve kuplaj panolarında yüksek kA kesme gücü ile kesintisiz enerji omurgasını korur.
Büyük Motorlar ve Sanayi Makineleri: Sanayi makinelerinin ve ağır motorların devreye girme anındaki mıknatıslanma veya kalkış akımlarını, ayarlanabilir koruma eğrileri sayesinde hatasız tolere eder.
| Kritik Operasyonel Kriter | Chint NM8N-125S Ağır Sanayi (S Tipi) | Standart Kompakt Şalterler | Sağladığı Kritik Pano Avantajı |
| Kısa Devre Kesme Gücü (Icu) | 50kA (Elli Bin Amper Dayanımı) | 25kA - 36kA (Sınırlı Koruma) | Trafo çıkışlarındaki yüksek kısa devre akımlarında şalterin patlamasını ve panonun tamamen yanmasını önler. |
| Kutup Konfigürasyonu | 3 Kutuplu Tam Faz Korumalı (3P) | 3 Kutuplu Standart Gövde | Üç faz hattını ağır sanayi şartlarında yüksek hassasiyetle izleyerek ana omurgayı korur. |
| Aşırı Yük ve Kısa Devre Ayarı | Termik ve Manyetik Tam Ayarlanabilir | Sabit veya Yalnızca Termik Ayarlı | Cihazın akım değerini yüke göre kalibre etme esnekliği sunar; gereksiz elektrik kesintilerini ve üretim kayıplarını sıfırlar. |
| Montaj ve Bağlantı Yapısı | Rijit Sabit Tip Geniş Bara Bağlantılı | Standart Kablo Bağlantılı | Seksen amperlik bara veya kablo akımlarında gevşeme, ısınma ve ark riskini ortadan kaldıran kusursuz mekanik rijitlik sağlar. |
Soru 1: NM8N-125S modelindeki "S" takısı neyi ifade eder ve 50kA kesme gücü neden gereklidir?
Cevap: Model ismindeki "S" harfi cihazın standart performans sınıfındaki kesme kapasitesini temsil eder. 50kA (elli bin amper) kesme kapasitesi, şalterin hat üzerinde meydana gelebilecek yıkıcı kısa devre arıza akımlarını, kendi gövdesine ve çevre panolara zarar vermeden emniyetle kesebileceğini gösterir. Transformatörlerin ve jeneratör gruplarının hemen çıkışındaki ana dağıtım noktalarında arıza akımları çok yüksek seviyelere ulaştığından, kritik tesislerde 50kA ve üzeri şalterlerin kullanılması şartnamelerce zorunlu tutulmaktadır.
Soru 2: Seksen amperlik (80A) bir ana şalterde ayarlanabilir termik-manyetik korumanın işletmeye sağladığı avantaj nedir?
Cevap: Ayarlanabilir mimari, 80A kapasiteli bu şalterin koruma eşiklerinin tesisteki gerçek yüke ve bakır bara kesitlerine göre milimetrik olarak optimize edilmesini sağlar. Örneğin şalter, 64A veya 72A gibi spesifik bir çekiş değerine göre kalibre edilebilir. Manyetik ayar esnekliği ise tesis ilk devreye girerken veya motorlar kalkış yaparken oluşan yüksek demeraj akımlarında şalterin hatalı açma (trip) yapmasını engeller, böylece üretim hatlarının durması önlenir.
Soru 3: Sabit tip tasarım ile 125A kasasında 80A ağır bakır bara veya kablo bağlantıları güvenli bir şekilde nasıl yönetilir?
Cevap: NM8N-125S sabit tip şalter, seksen amperlik akımın yaratacağı yüksek termal ve mekanik zorlanmalara dayanacak şekilde özel olarak kalınlaştırılmış geniş terminal yapısına sahiptir. Dağıtım panolarındaki bakır bara paketleri veya kablo pabuçları şalterin terminallerine doğrudan ve yüksek torkla cıvatalanır. Bu rijit yapı, kısa devre anında meydana gelebilecek devasa elektromekanik kuvvetlere karşı kusursuz bir dayanım sunar.
Soru 4: Bu kompakt şalter fabrikalarda ve endüstriyel tesislerde neden öncelikli olarak tercih edilir?
Cevap: Endüstriyel tesislerde ana şalterin açması, tüm tesisin durması ve ciddi maddi kayıplar anlamına gelir. NM8N-125S, sahip olduğu 50kA yüksek kesme gücüyle arızaları panoya zarar vermeden yok ederken, hassas ayar mekanizması sayesinde seçicilik (selektivite) sağlar. Böylece arıza ana şaltere sıçramadan ilgili alt grupta çözülür, tesisin geri kalanı kesintisiz çalışmaya devam eder.
Soru 5: 3 Kutuplu (3P) kompakt şalter hangi pano tiplerinde ve altyapılarda kullanılır?
Cevap: 3 kutuplu (3P) kompakt şalterler, üç fazın (L1, L2, L3) denetlenip korunduğu, nötr hattının harici bara üzerinden doğrudan yürütüldüğü veya nötr kesilmesinin istenmediği endüstriyel ana ve tali dağıtım panolarında, trafo çıkışlarında ve motor kumanda merkezlerinde (MCC) standart olarak tercih edilir.
