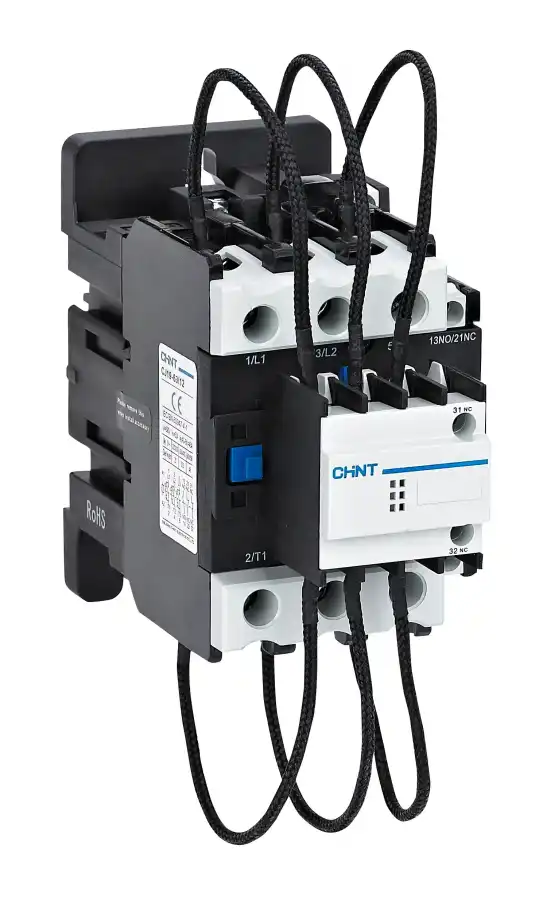

CJ 19 SERİSİ 3 KUTUPLU 12KVAR 1NA+1NK KOMPANZASYON KONTAKTÖRÜ

CJ19 Serisi Erken Kapamalı Direnç Bloklu Endüstriyel Reaktif Güç Yönetim Ekosistemi (3 Ana Güç Kutbu Üzerinden 400V Standart Şebekeye Uygun 12 Kilovar Kompanzasyon Kapasitesi, Gövdeye Entegre 1NA ve 1NK Dengeli Yardımcı Kontak Kombinasyonu, Ağır Şart Kondansatör Anahtarlama Rijitliği, Güçlü Pano Güvenliği Altyapısı)

CJ19 serisi endüstriyel kompanzasyon kontaktörü; fabrikaların ana dağıtım merkezlerinde yer alan otomatik kompanzasyon panolarında, merkezi güç faktörü düzeltme (gfpd) hücrelerinde ve reaktif güç kontrol rölesiyle yönetilen kondansatör kademelerinde, 12 Kilovar (12 kVAr) nominal güçteki trifaze kondansatör bankalarını güvenle açıp kapatmak üzere özel olarak geliştirilmiş premium bir şalt komponentidir. Standart güç kontaktörlerinden farklı olarak, alçak gerilim kompanzasyon sistemlerine özel tasarlanan bu cihaz, 380V - 415V endüstriyel şebeke düzeneğinde 12 kVAr kademe gücünü tek başına kararlılıkla anahtarlama kabiliyetine sahiptir.

Bu özel kontaktörü kompanzasyon projelerinde zorunlu ve öncelikli kılan temel mühendislik üstünlüğü, gövde üzerinde yer alan erken kapamalı yardımcı kontaklar ve telli deşarj direnç bloğu altyapısıdır. Kondansatörler boş durumdayken devreye alındıkları ilk mikrosaniyelerde, nominal akımlarının 100 ila 200 katına kadar çıkabilen devasa ani darbe (demeraj) akımları üretirler. CJ19 serisi, bobin enerjilendiği anda mekanik olarak ana güç kontaklardan önce kapanan harici direnç bloğu sayesinde, bu yıkıcı demeraj akımını kendi dirençleri üzerinde pürüzsüzce sönümler. Sönümleme işleminin ardından milisaniyeler içinde ana güç kontakları kapanır ve direnç bloğunu devre dışı bırakarak akımın doğrudan gümüş alaşımlı ana terminaller üzerinden akmasını sağlar. This teknoloji; şebekede gerilim dalgalanması oluşmasını engeller, güç kondansatörlerinin patlama riskini minimize ederek ömrünü uzatır ve kontaktör ana kontaklarının demeraj arkı nedeniyle birbirine yapışmasını (kaynaklanmasını) kesin olarak önler. Gövde üzerine entegre edilmiş 1 Normalde Açık (1NA) ve 1 Normalde Kapalı (1NK) dengeli yardımcı kontak seti; kademe durum geri bildirimlerini PLC sistemlerine aktarmanıza, pano kapağı ikaz lambalarını sürmenize veya soğutma kontrol düzeneklerini lojik olarak yönetmenize olanak tanır. Yüksek ısı direncine ve akım arkı sönümleme rijitliğine sahip gövde mimarisiyle CJ19 12 kVAr kontaktör, küresel endüstriyel normlarla eksiksiz uyumludur.

Öne Çıkan Teknik Özellikler

• Model ve Kompanzasyon Karakteri: CJ19 Serisi Kondansatör Anahtarlama Kontaktörü.

• Kademe Gücü Performansı: Standart 380V - 400V trifaze endüstriyel şebekelerde 12 Kilovar (12 kVAr) nominal güçteki kondansatör gruplarını doğrudan kumanda etme yeteneği.

• Akım Sönümleme Altyapısı: Ana kontaklardan önce devreye girerek demeraj akım darbesini absorbe eden erken kapamalı tel direnç bloğu mekanizması.

• Entegre Dengeli Yardımcı Kontak: Harici bir aksesuar maliyeti oluşturmadan pano içi lojik devreleri ve durum sinyallerini yöneten gövdeye dahili 1NA + 1NK sinyalizasyon kutupları.

• Mekanik ve Elektriksel Ömür: Yoğun devreye girme-çıkma döngülerine sahip reaktif panolarda, aşınmayı azaltan gümüş alaşımlı kontak yapısı sayesinde maksimum işletme ömrü.

Kullanım Alanları ve İşletme Avantajları

• Kondansatör ve Pano Sağlığı: İlk kalkış anındaki tepe akımlarını direnç bloğuyla kırarak kondansatörlerin delinmesini, pano içi sigortaların gereksiz yere atmasını ve şalt elemanlarının termal deformasyonunu engeller.

• Maliyet ve Alan Tasarrufu: Gövdesinde hem direnç bloklarını hem de 1NA+1NK yardımcı kontak setini bir arada barındırması sayesinde, ekstra modül montaj işçiliğini ve harici donanım bütçesini tamamen yok eder.

• Süreklilik ve Güvenilirlik: Ağır endüstriyel yüklerin ani devreye girip çıktığı reaktif panolarda, yüksek anahtarlama kararlılığı sergileyerek işletme duruşlarının önüne geçer.

TEKNİK KARŞILAŞTIRMA TABLOSU

CJ19 SERİSİ 12KVAR KOMPANZASYON KONTAKTÖRÜ SIK SORULAN SORULAR (SSS)

Soru 1: 12 kVAr gücündeki bu kompanzasyon kontaktöründe standart bir güç kontaktöründen farklı olarak neden üst kısımda telli dirençler bulunur? Cevap: Kondansatörler boş durumdayken şebeke gerilimiyle ilk buluştukları mikrosaniyelerde adeta bir kısa devre gibi davranır ve çok yüksek frekanslı bir demeraj akımı çekerler. Eğer bu fideri standart bir güç kontaktörü ile sürmeye çalışırsanız, bu akım kontakların saniyeler içinde erimesine ve yapışmasına sebep olur. CJ19 serisinin üstündeki dirençler, ana kontaklardan milisaniyeler önce kapanan bir erken kapama mekanizmasına bağlıdır. Akım ilk olarak bu dirençlerin üzerinden geçerek törpülenir (tepe akımı kırılır), hemen ardından ana güç kontakları kapanarak yükü devralır. Bu yapı, kompanzasyon panolarında yangın ve donanım güvenliğini sağlayan ana unsurdur.

Soru 2: Cihaz üzerinde entegre bulunan 1NA + 1NK yardımcı kontak seti panoda hangi lojik şemalarla kablolanmalıdır? Cevap: Reaktif güç kontrol rölesinden tetikleme geldiğinde kontaktör bobini enerjilenir ve kontaktör çeker. Bu esnada 1NA (Normalde Açık) kontak kapanarak otomasyon hattına veya PLC dijital giriş modülüne "12 kVAr kademesi sorunsuz devrede" bilgisini uçurur. Gövdede yer alan 1NK (Normalde Kapalı) kontak ise pano emniyeti için kullanılır. Kondansatörler çalışırken ısı ürettiklerinden, bu NK kontak kademe aktifken (kontak açık devre olur) o kademe devredeyken çalışmaması gereken zıttı bir güvenlik lojiğini veya enversör yön kilit mekanizmasını donanımsal olarak kilitlemek için emniyet zincirine bağlanır.

Soru 3: 12 kVAr gücündeki bu kompanzasyon kontaktörünün kablo bağlantılarında montaj sıkılığı neden kritiktir? Cevap: Kompanzasyon panoları, harmoniklerin ve sürekli akım döngülerinin yoğun yaşandığı, ısı üretiminin yüksek olduğu sahalardır. Cihazın ana güç klemenslerine yapılacak kablo bağlantılarında akım değerine tam uygun kesitte bakır iletken kullanılmalı ve kablo uçları uygun kesitte yüksük/pabuç ile preslenmelidir. Vidalar tork anahtarı ile tam sıkılmalıdır. Gevşek bırakılan klemens vidaları, yüksek geçiş direnci nedeniyle lokal aşırı ısınma üreterek kontaktörün plastik gövdesinin erimesine, direnç bloklarının erken bozulmasına ve fazlar arası kısa devre facialarına yol açabilir.

Soru 4: Zamanla kontaktörün üzerindeki deşarj dirençlerinin kopması veya deforme olması durumunda cihaz kullanılmaya devam edebilir mi? Cevap: Kesinlikle hayır. Eğer periyodik bakım veya gözle kontrol esnasında üst kısımdaki erken kapamalı kontak mekanizmasının tırnaklarında kırılma, tellerde kopma veya kömürleşme tespit edilirse, direnç bloğu işlevini kaybetmiş demektir. Bu durumda kontaktör çekmeye devam etse bile her devreye giriş anında demeraj akımı doğrudan ana kontaklara vuracaktır. Bu durum çok kısa bir süre içinde ana güç kontaklarının yapışmasıyla ve kondansatörün aşırı akıma maruz kalarak şişip patlamasıyla sonuçlanır. Direnç bloğu hasar gören cihaz periyodik bakımda derhal yenisiyle değiştirilmelidir.

Soru 5: Harmonikli sahalarda 12 kVAr kondansatör anahtarlarken kontaktör seçiminde nelere dikkat edilmelidir? Cevap: Eğer tesiste hız kontrol cihazları (VFD), ark ocakları, yoğun kaynak makineleri veya UPS üniteleri gibi harmonik üreten yükler fazlaysa, kondansatörlerin empedansı düşer ve üzerlerinden normalin çok üzerinde akım akmaya başlar. Harmonik filtre reaktörü (de-tuned filtre) kullanılan panolarda kontaktör seçimi yapılırken kondansatörün nominal gücü ile birlikte reaktörün oluşturacağı ek termal yük de hesaba katılmalıdır. Harmonikli sahalarda 12 kVAr net kondansatör gücünü anahtarlamak için sistem güvencesi adına CJ19 serisinin cıvata torkları daha sık kontrol edilmeli ve fider sigortaları harmonik akım katsayılarına (%30-%35 fazlası) uygun projelendirilmelidir.
