Chint NXZM Güç Transferi ve Kesintisiz Enerji Yönetim Ekosistemi (630 Amper Kesintisiz Nominal Akım Duvarı, 4 Kutuplu (4P) Tam Nötr Kesmeli Transfer Hattı, Class PC Korumasız Ağır Hizmet Tipi Rijit Mekanizma, Şebeke - Jeneratör Otomatik Geçiş Lojiği, Chint Küresel AG Dağıtım Güvencesi)

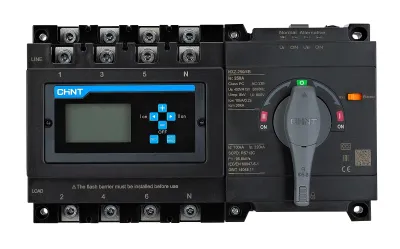

Chint NXZM Serisi 4x630A otomatik transfer şalteri (ATS); büyük ölçekli endüstriyel üretim tesislerinde, veri merkezlerinde, hastanelerde, alışveriş merkezlerinde ve kritik AG dağıtım fiderlerinde iki bağımsız güç kaynağı (genellikle Şebeke ve Jeneratör) arasındaki enerji geçiş otomasyonunu pürüzsüzce yönetmek için tasarlanmış ağır hizmet tipi bir şalt komponentidir. 630 Amperlik devasa akım taşıma kapasitesi, tesisin ana yük fiderlerinin yük altında güvenle anahtarlanmasına olanak tanır. Akıllı entegre motorlu mekanizması ve lojik kontrol ünitesi sayesinde, ana kaynakta gerilim düşümü veya faz kesilmesi algılandığı anda saliseler içinde ikinci kaynağa pürüzsüz geçiş konforu sunar.
Bu otomatik transfer şalterini modern AG panolarında öncelikli tercih kılan en büyük üstünlüğü; Chint mühendisliğiyle taçlandırılmış Class PC sertifikalı donanımsal mimarisidir. Bünyesinde termik veya manyetik açtırıcı bobinler barındırmayan bu saf anahtarlama yapısı, kısa devre veya aşırı akım gibi senaryolarda şalterin kendi kendine sahte "Trip" (açma) yaparak kritik tesisi enerjisiz bırakmasını fiziksel olarak engeller. Cihaz, devasa kısa devre akımlarına ve ani akım şoklarına karşı olağanüstü bir mekanik dayanım göstererek sadece transfer lojiğine odaklanır. 4 kutuplu (4P) kontak tasarımı, üç fazın yanı sıra nötr hattını da mekanik olarak izole ederek, şebeke ve jeneratör nötrlerinin birbirine karışmasını, sinsi harmonik döngülerini ve kaçak akım rölesi sahte açmalarını donanımsal olarak %100 bloke eder. Chint NXZM 630A teknik katalog verileriyle eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Seri: Chint NXZM Ağır Hizmet Tipi Otomatik Transfer Şalteri Serisi (Süreklilik odaklı kesintisiz güç yönetimi, Class PC korumasız rijit kontak lojiği ve maksimum elektriksel ömür döngüsü).
Akım ve Güç Kapasitesi: 630A nominal çalışma akımı ile ana dağıtım panolarında ve trafo-jeneratör kuplaj hatlarında pürüzsüz akım iletimi.
Konfigürasyon: 4 Kutuplu (4P) tam izolasyon mimarisi sayesinde güvenli faz ve nötr transfer koridoru.
Sertifikasyon Sınıfı: Class PC (Termik ve manyetik korumasız, sadece yüksek kısa devre dayanımlı ve anahtarlama odaklı ağır sanayi standardı).
Mekanik Kontrol: Dahili motor tahrik ünitesi, mekanik emniyet kilidi ve manuel müdahale imkanı sunan transfer kolu entegrasyonu.
Kullanım Alanları ve İşletme Avantajları
Şebeke - Jeneratör Otomasyonu: Ana elektrik kesildiğinde jeneratörün kalkış süresini bekler ve motorlu mekanizmasıyla yükü otomatik olarak jeneratöre pürüzsüzce aktarır.
Kritik Tesis Enerji Sürekliliği: Veri merkezleri (Data Center), fabrikalar ve hastaneler gibi enerjinin saliseler bile kesilmemesi gereken yerlerde hatasız kuplaj bariyeri oluşturur.
Mekanik Emniyet Kilidi: İki kaynağın aynı onda devreye girip devasa faz çakışmalarına (kısa devrelere) yol açmasını dahili mekanik ve elektriksel kilit sistemiyle donanımsal olarak engeller.
Pratik Pano Montajı: Kompakt boyutları sayesinde geleneksel çift kontaktörlü veya çift motorlu şalterli karmaşık, kablo yığını transfer sistemlerine kıyasla panoda muazzam yer ve işçilik tasarrufu sağlar.
| Kritik Operasyonel Kriter | Chint NXZM Class PC Transfer Şalteri | Class CC (Termik-Manyetik Korumalı) ATS | Sağladığı Kritik Pano Avantajı |
| Aşırı Akımda Trip (Açma) Riski | Yok (Korumasız, sahte açma yapmaz) | Var (Aşırı yükte açıp hattı keser) | Tesisin anlık demeraj şoklarında enerjisiz kalmasını önler; sürekliliği maksimuma çıkarır. |
| Kısa Devre Dayanım Mukavemeti | Çok Yüksek (Rijit Saf Kontak Yapısı) | Sınırlı (İçindeki bobinler zarar görebilir) | Ağır şalt patlamalarında ve bara kısa devrelerinde kaynaklar arası geçiş rijitliğini pürüzsüz korur. |
| Pano Tasarım Yoğunluğu | Kompakt Entegre Lojik Kontrolör | Karmaşık Röle ve Kablo Sürüleri | Pano içinde ekstra transfer rölesi veya kilitleme kablo işçiliği gerektirmeden temiz kurulum sunar. |
Soru 1: Bu şalterin "Termik ve Manyetik Korumasız" (Class PC) olması bir güvenlik açığı mıdır? Neden koruma barındırmıyor? Cevap: Kesinlikle bir güvenlik açığı değil, aksine bilinçli bir ağır sanayi mühendislik lojiğidir dostum! Bir transfer şalterinin (ATS) asli görevi hattı korumak değil, enerjiyi kesintisiz aktarmaktır. Hat koruma işini zaten bu cihazın önüne ve arkasına takılan ana kompakt şalterler (MCCB) veya sigortalar pürüzsüzce yapar. Eğer ATS'nin içinde de termik-manyetik koruma olsaydı (Class CC), tesisteki bir motorun anlık kalkış demeraj akımında veya geçici bir aşırı yükte şalter trip yapıp tüm fabrikayı karanlığa gömerdi. Chint Class PC yapısı sayesinde bu şalter sahte açma yapmaz, görevini tavizsiz tamamlar.
Soru 2: Transfer sisteminde 3 Kutuplu (3P) yerine 4 Kutuplu (4P) şalter seçmenin İSG ve şalt emniyeti açısından önemi nedir? Cevap: Bu çok kritik bir nüans dostum! 3 kutuplu şalterlerde sadece 3 faz kesilir, şebeke ile jeneratörün nötr hatları panoda tek bir barada birleşik kalır. Şebeke kesilip jeneratör devreye girdiğinde, şebeke nötr hattı üzerinden sinsi geri besleme akımları veya harmonik dalgalar jeneratör sargılarına dönebilir. Bu durum hem jeneratörün elektronik regülatörünü (AVR) yakabilir hem de tesisteki kaçak akım rölelerinin sürekli sahte açma yapmasına yol açar. 4 kutuplu Chint NXZM, nötr hattını da fiziksel olarak böldüğü için iki kaynağı birbirinden %100 izole eder.
Soru 3: Şebeke ve jeneratör hatlarının aynı anda devreye girip panoyu patlatmasını engelleyen sistem nasıl çalışır? Cevap: Chint NXZM serisinde bu ölümcül senaryoyu engellemek için Çift Katmanlı Koruma Barajı vardır dostum. Cihazın içinde hem Elektriksel Kilitleme (lojik kontrolörün motor sinyalini kesmesi) hem de en önemlisi Mekanik Kilitleme (physical interlock) mekanizması bulunur. Şalter mekanik tasarımı gereği, bir kaynak kapalı konuma gelmeden diğer kaynağın kontaklarının fiziksel olarak kapanmasına asla izin vermez. Yani şaltere yanlışlıkla aynı anda iki hattan da sinyal gelse bile mekanik bariyer kısa devre çatışmasını donanımsal olarak imkansız kılar.
Soru 4: Cihazın üzerindeki motorlu mekanizma arızalanırsa veya panoda enerji tamamen biterse manuel transfer yapılabilir mi? Cevap: Evet, pürüzsüzce yapılabilir dostum. Cihazın ön yüzünde manuel modu aktif eden bir seçim anahtarı bulunur. Ürünle birlikte gelen özel manuel tahrik kolunu (manuel şarj kolu) yuvasına takarak, tıpkı kaba bir yük şalteri çevirir gibi Şebeke (1), Sıfır (0) veya Jeneratör (2) konumları arasında el gücüyle, güvenle mekanik transferi tamamlayabilirsin. Bu sayede otomasyon tamamen dursa bile tesis asla elektriksiz kalmaz.
Soru 5: Geleneksel çift kontaktörlü transfer sistemleri yerine bu entegre Chint ATS'yi kullanmanın pano imalatçısına sağladığı fayda nedir? Cevap: Zaman, işçilik ve alan tasarrufu dostum! Eski usulde 630A iki ayrı kontaktör veya iki ayrı motorlu şalter alır, bunları panoya yerleştirir, aralarına kaba baralarla enversör bağlantısı yapar ve bir dünya kilitleme kablosu çekerdin. Hem pano içinde devasa bir hacim kaybolurdu hem de kablo gevşekliği riski yüksek olurdu. Chint NXZM ATS ise fabrikasyon olarak enversör baraları, motor mekanizması ve lojik beyni tek bir gövdede birleşik olarak gelir. Panoya sadece giriş ve çıkış kablolarını bağlarsın, pürüzsüzce işi bitirirsin.
