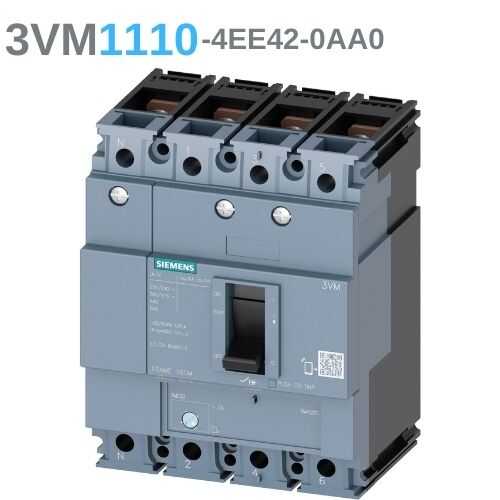

Siemens 3VM Serisi Termik Ayarlı Kompakt Güç Şalteri (70A - 100A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VM1110-4EE42-0AA0)
Siemens 3VM1110-4EE42-0AA0; ticari binalardan konut projelerine, modern ofis komplekslerinden ana ve tali dağıtım panolarına kadar elektrik enerjisi dağıtımında uygun maliyetli ve verimli uygulamalara duyulan ihtiyacı karşılamak üzere özel olarak tasarlanmıştır. Modüler ve yüksek değişkenliğe sahip bir sistem olan 3VM serisi, projenizin planlanmasından operasyonuna kadar her aşamada güvenilir bir operatör ve tesis koruması sağlar. 4 kutuplu rijit yapısıyla faz ve nötr hatlarını aynı anda keserek sistem güvenliğini en üst seviyeye taşır.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; Siemens kalitesini bütçe dostu 3VM serisi avantajıyla sunması, sahada el ile ayarlanabilir termik ünitesi ve 160A şasi platformunun sunduğu termal rahatlıktır. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 70 Amper ile 100 Amper arasında hattın gerçek yük karakteristiğine ve çekilen kablo kesitine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak panonun zarar görmesini, kabloların erimesini kesin olarak önler.
Öne Chiqan Teknik Özellikler
Model Serisi: Siemens 3VM Verimli Dağıtım Ekosistemi (Maliyet ve Performans Odaklı Projeler İçin İdeal).
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen bütünsel emniyet mimarisi).
Nominal Akım Ayar Sahası: 70 Amper ile 100 Amper arasında el ile ayarlanabilir bimetal mekanizma.
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde tali panolar ve fider çıkışları için optimize edilmiş koruma sınıfı).
Manyetik Koruma Eşiği: 1000 Amper Sabit (Yüksek hızlı acil kısa devre savunması).
Şasi Güvenlik Marjı: Fiziksel olarak 160A gövde yapısına sahip olduğundan, sürekli 100A yük altında daha serin çalışır, ısınma kaynaklı kayıpları engeller.
Kullanım Alanları ve İşletme Avantajları
Ana ve Tali Dağıtım Panoları: Ticari binalarda ve atölyelerde ana çıkış linyelerinin ve alt dağıtım panolarının kesicisi olarak en maliyet verimli çözümü sunar.
Şebeke - Jeneratör Transfer Panoları: 100A gücündeki transfer (ATS) sistemlerinde nötr hattını da keserek tesis genelinde tam izolasyon sağlar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kablo kesitinin akım taşıma limitlerine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da mekanik olarak ayrıldığı için bakım sırasında yüzde 100 güvenli bir çalışma alanı sunar.
| Kritik Operasyonel Kriter | Siemens 3VM1110-4EE42-0AA0 (4P) | Standart 3 Kutup (3P) Şalterler | Sağladığı Kritik Pano Avantajı |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr fiziksel olarak kesilir) | Yok (Nötr barası sabit kalır) | Bakım sırasında nötr üzerinden gelebilecek çarpılma ve ark riskini bitirir. |
| Akım Ayar Esnekliği | 70A - 100A Arası (Ayarlanabilir) | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 36kA (Dengeli Proje Koruması) | Genellikle 16kA - 25kA | Kısa devre şoklarını panoya ve bağlı cihazlara zarar vermeden güvenle sönümler. |
| Ürün Konsepti | Fiyat / Performans Odaklı 3VM | Premium 3VA Serisi | Temel koruma ve dağıtım projelerinde yüksek maliyet avantajı sağlar. |
Sıkça Sorulan Sorular
Şalter üzerindeki "70A - 100A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 75A, 85A veya 100A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Evet dostum, bu şasi boyutu için üretilen özel DIN rayı adaptör aparatları yardımıyla standart 35mm sigorta rayına takılabilir. Ancak yüksek kesme gücü ve açma anındaki mekanik tork nedeniyle pano taban sacına vidalarla rijit monte edilmesi teknik olarak daha çok tavsiye edilir.
