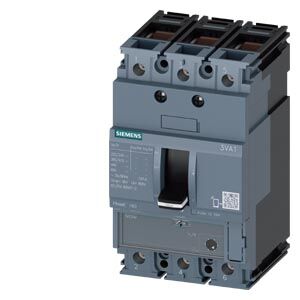

Siemens SENTRON 3VA11 Serisi Sadece Manyetik Korumalı Kompakt Motor Şalteri (63 Amper Nominal Akım / 55kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Koruma / Starter Uygulamaları İçin Koruyucu / Ürün Kodu: 3VA1163-5MH36-0AA0)
Siemens SENTRON 3VA1163-5MH36-0AA0, endüstriyel motor kontrol merkezlerinde (MCC), konveyör bant fiderlerinde, pompa istasyonlarında ve yüksek demeraj akımı çeken endüstriyel makine linyelerinde "stratejik kısa devre savunucusu" olarak görev yapan profesyonel bir MCP (Motor Circuit Protector) şalter donanımıdır. 3 kutuplu ultra kompakt şasi yapısında 63 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite, sisteminizi sinsi kısa devre patlamalarına ve yüksek enerjili şebeke şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri motor yolverici projelerinde vazgeçilmez kılan en büyük teknik üstünlüğü; motorun kalkış karakteristiğine tam uyum sağlayan sadece manyetik koruma mimarisi ve 55kA'lik devasa kısa devre kesme gücüdür. Termik aşırı yük korumasını yolverici kombinasyonundaki diğer elemanlara devreden bu tasarım, motor kalkarken şalterin gereksiz yere açma (Trip) yapmasını engeller ve fabrikadaki üretim sürekliliğini güvenceye alır. Hat üzerinde gerçek bir kısa devre oluştuğunda ise Siemens'in patentli hızlı ark sönümleme hücreleri sayesinde devasa enerjiyi milisaniyeler içinde hapsederek panonun can ve mal güvenliğini maksimumda tutar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA11 Ağır Hizmet Motor Koruma Ekosistemi.
Fonksiyon: Sadece Manyetik Koruma (MCP - Motor kalkış akımlarını tolere eden, yüksek hızlı kısa devre koruması).
Şasi Kapasitesi: 63 Amperlik trifaze motor fiderleri ve endüstriyel starter kombinasyonları ile tam uyum.
Kısa Devre Kesme Kapasitesi (Icu): 55kA (380/415V AC ana baraya veya trafoya yakın zorlu noktalarda dahi üstün koruma rijitliği).
Koruma Türü: Manyetik Koruma – Motor demeraj akım eğrisine tam adaptasyon.
Kompakt Tasarım: Sınırlı pano hacimlerinde ve yan yana modüler dizilimlerde yer tasarrufu sağlayan minimal şasi mimarisi.
Mekanik Kararlılık: Ağır endüstriyel vibrasyona ve tork şoklarına dayanıklı, yüksek elektriksel ve mekanik ömür döngüsü.
Kullanım Alanları ve İşletme Avantajları
Tip-2 Koordinasyonlu Motor Starterleri: Kontaktör ve termik röle ile mükemmel bir üçlü ekip oluşturarak motor fiderinin kısa devre sorumluluğunu üstlenir.
Hassas ve Güvenli Motor Kalkışı: Kalkış anında şebekeden yüksek akım çeken fan, kompresör ve pompa motorlarının hatasız ve kesintisiz yol almasını sağlar (Downtime önleme).
Yüksek Kısa Devre Potansiyeli Olan Sahalar: Ana trafo çıkışına veya AG ana barasına yakın tali panolarda, yüksek arıza akımlarına karşı tam emniyet sunar.
Geniş Aksesuar Modülaritesi: İçerisine kolayca eklenebilen yardımcı kontaklar (AUX), alarm kontakları (AL), açtırma bobinleri ve kapı üstü uzatma kolları ile otomasyon sistemlerine %100 entegre olur.
| Kritik Operasyonel Kriter | Siemens 3VA1163-5MH36-0AA0 (Motor Tipi) | Standart Güç Dağıtım Şalteri (TMŞ) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Koruma Karakteristiği | Sadece Manyetik (Motor kalkış eğrisine tam uyumlu) | Standart Dağıtım Eğrisi (Termik + Manyetik) | Motorun ilk kalkıştaki demeraj akımını "arıza" sanıp devreyi gereksiz yere açmaz, üretimi durdurmaz. |
| Kısa Devre Kesme (Icu) | 55kA (M Tipi Üst Segment Koruma) | Genellikle 16kA - 25kA Arası | Trafoya çok yakın noktalardaki devasa kısa devre şoklarını panoya ve kablolara zarar vermeden keser. |
| Pano İçi Isı Kararlılığı | Çok Yüksek (Bimetal barındırmaz, ısıdan etkilenmez) | Orta (Pano içi ısınmalarda erken açma yapabilir) | Panonun içi yaz aylarında ısınsa dahi şalterin nominal akım taşıma kapasitesi ve açma eşikleri sapma yapmaz. |
| Kullanım Kombinasyonu | Kontaktör ve Termik Röle ile Birlikte Çalışır | Tek Başına Hat Dağıtımı | Profesyonel MCC panolarında cihazların birbiriyle tam koordinasyon içinde (coordination) çalışmasını sağlar. |
Sıkça Sorulan Sorular
Bu şalter motoru tek başına aşırı yüklenmeye ve ısınmaya karşı korur mu?
Hayır, bu bir MCP yani "sadece manyetik" koruyucudur. Cihazın içinde termik bimetal mekanizması bulunmaz. Motoru aşırı yüke, sıkışmaya veya iki faza kalıp ısınmaya karşı korumak için bu şalterin çıkışına mutlaka uygun akım aralığına sahip bir kontaktör ve termik röle (veya soft starter/sürücü) eklemeniz zorunludur.
Bu kompakt şalter standart sigorta rayına monte edilebilir mi?
3VA11 şasisi fabrikasyon olarak pano taban sacına vidalanacak deliklerle gelir. Ancak panonuz modüler tipteyse ve alan kısıtlıysa, harici olarak satılan Siemens 3VA9187-0SH10 Ray Montaj Adaptörünü şalterin arkasına takarak standart 35 mm DIN rayına (sigorta rayına) "tık" diye asabilir, yanındaki otomat gruplarıyla aynı derinlik seviyesine getirebilirsiniz.
