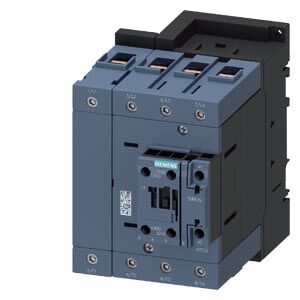

Siemens 3RT2346-1AP00 S3 Boy 4 Kutuplu Güç Kontaktörü (140A / 92kW @400V / 230V AC)
Siemens 3RT2346-1AP00, endüstriyel tesislerin enerji dağıtım hatlarında, büyük ölçekli aydınlatma gruplarında ve rezistif ısıtma sistemlerinde kullanılmak üzere tasarlanmış S3 boy 4 kutuplu bir güç kontaktörüdür. AC-1 (Omik Yük) sınıfında kutup başına 140 Amper taşıma kapasitesi sunan bu özel model, 400V şebekede yaklaşık 92 kW gücü anahtarlayabilir. 230V AC bobin gerilimi ile çalışan ürün, 4 kutuplu (4NO) yapısı sayesinde sadece fazları değil, ihtiyaç duyulması halinde nötr hattını da keserek tam izolasyon sağlar. Sirius Innovation serisinin modüler avantajlarını taşıyan bu kontaktör, kontrol panonuzda yüksek güç yoğunluğunu minimum alanda sunar.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RT2346-1AP00 (39.3RT2346-1AP00)
Boyut Sınıfı: S3 Boy (Kompakt Güç Kasası)
Akım Kapasitesi (AC-1): 140 Amper (Rezistif/Omik yükler için optimize)
Güç Kapasitesi: 92 kW (400V, AC-1 işletme sınıfında)
Kutupluluk: 4 Kutup (4NO - 4 Ana Güç Kutbu)
Bobin Gerilimi: 230V AC (50/60 Hz)
Bağlantı Tipi: Vidalı Klemens (Yüksek torklu ve güvenli bağlantı)
Kullanım Alanları ve Avantajları
Omik Yük Yönetimi: Endüstriyel fırınlar, büyük ısıtıcı grupları ve ark ocağı yardımcı sistemleri gibi AC-1 sınıfı yüklerin anahtarlanmasında yüksek elektriksel ömür sunar.
Tam İzolasyon (4P): 4 kutuplu yapısı sayesinde jeneratör transfer panolarında veya bakım güvenliği gerektiren sistemlerde 3 faz + nötr hattını aynı anda kesmek için idealdir.
S3 Kompakt Tasarım: 140 Amper gibi yüksek bir akımı, panoda çok fazla yer kaplamadan yönetmenize imkan tanır.
Sirius Ekosistemi: Mevcut 3RT2 serisi aksesuarlarla (yardımcı kontaklar, varistörler, zaman modülleri) tam uyumludur.
Karşılaştırma Tablosu: Neden 4 Kutup (4P) Tercih Edilmeli?
| Özellik | Siemens 3RT2346-1AP00 (4P) | Siemens 3RT2046-1AP00 (3P) | Sağladığı Avantaj |
| Kutup Sayısı | 4 Ana Kutup (4NO) | 3 Ana Kutup (3NO) | Nötr hattını da keserek tam şebeke ayırımı sağlar. |
| İşletme Sınıfı | AC-1 Odaklı (Rezistif) | AC-3 Odaklı (Motor) | Isıtma ve aydınlatma yüklerinde daha yüksek akım taşıma kapasitesi. |
| Akım (AC-1) | 140 Amper | 125 Amper | Omik yüklerde %12 daha fazla akım taşıma kapasitesi sunar. |
| Bobin Voltajı | 230V AC | 230V AC | Standart pano kumanda hatlarına doğrudan uyum. |
Sıkça Sorulan Sorular
3RT23 serisi kontaktör motor sürmek için uygun mudur?
Bu seri öncelikle AC-1 (rezistif) yükler için tasarlanmıştır. Motor sürme (AC-3) kapasitesi, AC-1 kapasitesine göre çok daha düşüktür. Eğer ana amacınız yüksek güçlü bir motoru kontrol etmekse, 3RT20 (3 kutuplu motor kontaktörü) serisini tercih etmeniz teknik olarak daha doğrudur.
4 kutuplu (4P) kontaktörün avantajı nedir?
4 kutuplu yapı, nötr hattının da fazlarla birlikte kesilmesini sağlar. Bu, özellikle jeneratör geçişlerinde (ATS panoları), hassas elektronik cihazların bulunduğu tesislerde ve nötr üzerinden gelebilecek parazitleri engellemek istediğiniz durumlarda zorunluluktur.
Ürünün montajı nasıl yapılır?
S3 boy kontaktörler hem standart 35 mm DIN rayına (uygun ağırlık desteği ile) hem de doğrudan pano sacına vida ile monte edilebilir. Güçlü vida terminalleri, kalın kesitli kabloların ısınma yapmadan güvenle sıkılmasını sağlar.
