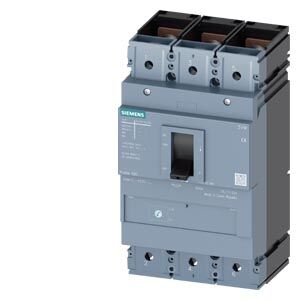

Siemens 3VM Serisi Termik Ayarlı Kompakt Güç Şalteri (224A - 320A Ayarlanabilir Nominal Akım Sahası / 36kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Hat Koruma / Ürün Kodu: 3VM1332-4EE32-0AA0)
Siemens 3VM1332-4EE32-0AA0; endüstriyel fabrikalardan ticari merkezlere, büyük konut projelerinden fider çıkış hatlarına kadar modern elektrik enerjisi dağıtımının her aşamasında uygun maliyet, esneklik ve yüksek verimlilik sunmak üzere tasarlanmış güçlü bir kompakt şalterdir (MCCB). 3 kutuplu rijit şasi yapısı içinde 320 Amperlik kesintisiz üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve tamamen güvenilir bir operatör ve tesis koruması sağlar.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; optimize edilmiş maliyet yapısı, sahada el ile ayarlanabilir termik ünitesi ve 400A şasili rijit gövde mimarisidir. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 224 Amper ile 320 Amper arasında hattın gerçek yük karakteristiğine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak ana baraların, kalın kabloların erimesini ve tesisin zarar görmesini kesin olarak önler. Siemens 3VM serisi, dayanıklılıktan ödün vermeden temel koruma fonksiyonlarını en ekonomik şekilde sunmak üzere geliştirilmiştir.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3VM Standart ve Ekonomik Dağıtım Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel ve ticari trifaze şebekelerle tam uyumlu).
Nominal Akım Ayar Sahası: 224 Amper ile 320 Amper arasında el ile ayarlanabilir bimetal mekanizma.
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde tali panolar ve güçlü fider çıkışları için en ideal koruma sınıfı).
Koruma Türü: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı sabit manyetik koruma).
Şasi ve Çalışma Rejimi: Fiziksel olarak 400A gövde yapısına sahip olduğundan, sürekli yüksek yük altında daha serin çalışır ve malzemenin erken yaşlanmasını önler.
Kullanım Alanları ve İşletme Avantajları
Fider ve Dağıtım Panoları: Sanayi tesislerinde, atölyelerde ve ticari binalarda güçlü çıkış linyeleri veya ana giriş şalteri olarak en ekonomik çözümü sunar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kalın kesitli kabloların akım taşıma limitlerine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
Hızlı ve Kolay Kalibrasyon: Yazılım veya karmaşık ekranlar gerektirmeden, sadece bir tornavida ile koruma eşiği sahada saniyeler içinde set edilebilir.
Modüler Aksesuar Uyumu: Yardımcı kontaklar, uzaktan açtırma bobinleri ve döner tahrik mekanizmaları gibi aksesuarlarla otomasyon şemalarına tam entegre olur.
| Kritik Operasyonel Kriter | Siemens 3VM1332-4EE32-0AA0 | Standart Sabit Tip Şalterler | Sağladığı Kritik Pano Avantajı |
| Akım Ayar Esnekliği | 224A - 320A Arası Ayarlanabilir | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 36kA (S Tipi Dengeli Koruma) | Genellikle 16kA - 25kA | Orta ve yüksek arıza şoklarını panoya ve baralara zarar vermeden güvenle sönümler. |
| Maliyet / Performans | Çok Yüksek (Ekonomik Şasi Advantage) | Premium Segment / Yüksek Maliyet | Temel koruma ihtiyaçlarında bütçeyi zorlamadan Siemens kalitesine ulaşmanızı sağlar. |
| Şasi Güvenlik Marjı | Rijit 400A Gövde Platformu | Sınırda Tasarlanmış Küçük Gövdeler | Sürekli yüksek yük altında daha az ısınır, şalt ömrünü uzatır. |
Sıkça Sorulan Sorular
Şalter üzerindeki "224A - 320A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 250A, 280A veya 320A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Hayır. 320A nominal kapasiteye sahip bu büyük kompakt şalter, yüksek akım geçişi ve açma anında oluşturduğu mekanik tork nedeniyle doğrudan pano taban sacına kalın vidalarla monte edilir. Rijit bağlantı için uygun kesitte kalın kablo pabuçları veya bakır baralar kullanılması zorunludur.
