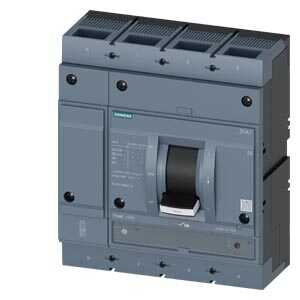

Siemens SENTRON 3VA15 Serisi Termik ve Manyetik Ayarlı Kompakt Güç Şalteri (560A - 800A Ayarlanabilir Nominal Akım / 55kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VA1580-5EF42-0AA0)
Siemens SENTRON 3VA1580-5EF42-0AA0, endüstriyel tesislerin ana dağıtım merkezlerinde, ana trafo alçak gerilim (AG) çıkış fiderlerinde, büyük ölçekli jeneratör senkronizasyon ve transfer (ATS) panolarında "birinci hat koruma kalesi" olarak görev yapan ağır hizmet tipi bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısı ve 17,14 kg'lık devasa gövde ağırlığı içinde 800 Amperlik üst sınır akım taşıma kapasitesi sunan bu ünite; şebekenizi sinsi aşırı yüklenmelere ve devasa kısa devre şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri mega endüstriyel projelerde öncelikli kılan en büyük teknik üstünlüğü; 690V AC şebeke gerilim seviyesine kadar tam uyumluluğu, 55kA'lik (M tipi) yüksek kesme gücü ve kararlı mekanik yapısıdır. Üzerinde yer alan bağımsız mekanik potansiyometreleri sayesinde, nominal akımı 560 Amper ile 800 Amper arasında tesisin anlık çekim gücüne göre el ile milimetrik olarak ayarlayabilirsiniz. Akımı dijital kartlar yerine rijit bimetal ve bobin mekanizmalarıyla ölçen yapısı, tozlu, nemli ve zorlu saha koşullarında şalterin kusursuz çalışmasını sağlar. 4 kutuplu (4P) tasarımı sayesinde faz hatlarıyla birlikte nötr hattını da fiziksel olarak keserek sinsi dönüş akımlarını engeller ve tam yalıtım (izolasyon) emniyeti sunur.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA15 Ağır Şalt Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + Nötr hattını eş zamanlı kesen tam mekanik mimari).
Nominal Akım Ayar Sahası ($I_n$): 560A ile 800A arasında el ile ayarlanabilir termik koruma.
Kısa Devre Kesme Kapasitesi ($I_{cu}$): 55kA (380/415V AC şebekelerde trafoya en yakın noktalarda dahi üstün ark sönümleme gücü).
Yalıtım ve İşletim Gerilimi: 800V İzolasyon gerilimi; 690V AC ve 1000V DC seviyelerine kadar güvenli çalışma kararlılığı.
Koruma Türü: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı yüksek hızlı manyetik bobin koruması).
Güç Kaybı Karakteristiği: Sıcak işletim durumunda kutup başına 80 W düşük iç direnç tüketimi.
Kullanım Alanları ve İşletme Avantajları
Ana AG Dağıtım Panoları: Ağır sanayi fabrikalarının, maden ocaklarının ve büyük ticari yapıların ana giriş kesicisi olarak rol alır.
Şebeke - Jeneratör Transfer Sistemleri: Yüksek amperajlı transfer sistemlerinde nötr hattını da keserek enversör sistem güvenliğini maksimize eder.
Tavizsiz İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da mekanik olarak yalıtıldığı için bakım usta personeline geri dönüş akımı riski sıfırlanmış %100 emniyetli bir çalışma sahası bırakır.
Maksimum Çevrim Ömrü: 10.000 mekanik ve AC-1 rejiminde 4.600'e varan elektrikli işletim çevrimi ile uzun yıllar bakım gerektirmeden görev yapar.
| Kritik Operasyonel Kriter | Siemens 3VA1580-5EF42-0AA0 (4P) | Standart 3 Kutup (3P) Kompakt Şalterler | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Nötr Hattı İzolasyonu | Mevcut (Fazlarla birlikte nötr de fiziksel olarak kesilir) | Yok (Nötr barası dışarıda sabit kalır) | Bakım esnasında nötr üzerinden gelebilecek sinsi çarpılma ve ark riskini sıfıra indirir. |
| Yüksek Gerilim Dayanımı | 690V AC / 1000V DC Uyumlu | Sadece standart 415V AC | Ağır sanayi tesislerinde ve GES / Yenilenebilir enerji AG toplama panolarında güvenle kullanım sağlar. |
| Akım Ayar Esnekliği | 560A - 800A Geniş Ayar Sahası | Sabit veya Dar Ayarlı | Tesis genişletildiğinde veya yük değiştiğinde yeni şalter alma maliyetini tamamen ortadan kaldırır. |
| Saha Koşullarına Direnç | Maksimum (Kart barındırmayan rijit mekanik ünite) | Hassas (Elektronik ekranlı kartlar toz/nemden etkilenebilir) | Demir-çelik, çimento fabrikası gibi aşırı tozlu, vibrasyonlu ve zorlu sahalarda arıza yapmadan kararlı çalışır. |
Sıkça Sorulan Sorular
Bu şalterin nötr iletkeni üzerinde kısa devre veya aşırı yük koruması var mı?
Teknik verilerde belirtildiği üzere, nötr kutbunun sonradan eklenebilir bir kısa devre veya aşırı yük koruma fonksiyonu bulunmamaktadır (Hayır). Şalter nötr hattını fazlarla eş zamanlı olarak keser ve izole eder, ancak nötr kutbu üzerinde bağımsız bir termik-manyetik koruma açması tetiklenmez. Koruma faz hatlarındaki ($3P$) ATAM ünitesi üzerinden mekanik olarak koordine edilir.
Toprak hattı denetimi modelinin "Yok" olması neyi ifade eder?
Bu şalter dahili bir kaçak akım veya toprak koruma rölesi (Earth Fault) barındırmaz. Eğer tesisinizde toprak kaçağı koruması yapılması İSG ve yangın yönetmelikleri gereği zorunluysa, şalter çıkışına harici bir Siemens toroid akım trafosu ve kaçak akım algılama rölesi kombine etmeniz gerekir.
Bu büyüklükteki bir şalter panoya nasıl monte edilir?
17,14 kg'lık net ağırlığa ve 800A'lik yüksek mekanik açma-kapama torkuna sahip bu dev şasi, doğrudan pano taban sacına veya panonun ağır hizmet taşıyıcı profillerine güçlü cıvatalarla monte edilmelidir. Herhangi bir ray montajına uygun değildir; bakır baralarla doğrudan irtibatlandırılması gerekir.
