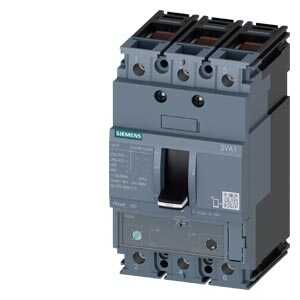

Siemens SENTRON 3VA11 Serisi Termik Ayarlı Kompakt Güç Şalteri (11A - 16A Ayarlanabilir Termik Saha / 36kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Koruma / TM240 Koruma Üniteli / Ürün Kodu: 3VA1196-4EF36-0AA0)
Siemens SENTRON 3VA1196-4EF36-0AA0, endüstriyel otomasyon panolarında, PLC besleme hatlarında, küçük güçlü motor fiderlerinde ve hassas ölçüm-kumanda kabinlerinde "birinci basamak koruma elemanı" olarak görev yapan üst segment bir kompakt şalterdir (MCCB). 3 kutuplu ultra kompakt şasi yapısında 16 Amperlik nominal akım rejimini yöneten bu ünite; hattınızı sinsi aşırı yüklenmelere ve ani kısa devre şoklarına karşı kararlı mekanik yapısıyla korur.
Bu şalteri benzerlerinden ayıran ve projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; TM240 koruma bloğunun sunduğu termik ayar esnekliği ve 36kA'lik (S tipi) ideal kısa devre kesme gücüdür. Şalterin ön yüzünde yer alan potanyometre yardımıyla termik ($I_r$) aşırı yük açma akımını 11 Amper ile 16 Amper arasında kablo kesitinizin akım taşıma kapasitesine göre el ile kolayca ayarlayabilirsiniz. Sabit manyetik koruması ($I_i$) sayesinde, ani kısa devre arızalarında saniyeler bile beklemeden 320A eşiğinde devreyi keserek panonuzdaki hassas elektronik bileşenleri ve kartları mutlak yıkımdan kurtarır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA11 Kompakt Dağıtım Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel trifaze sistemler ile tam mekanik uyum).
Nominal Akım (In): 16 Amper (Hassas endüstriyel alıcılar, kontrol devreleri ve küçük makine beslemeleri için ideal kapasite).
Termik Ayar Sahası ($I_r$): 11A ile 16A arasında el ile ayarlanabilir bimetal mekanizma.
Kısa Devre Kesme Kapasitesi (Icu): 36kA (380/415V AC şebekelerde tali panolar için tam emniyetli koruma sınıfı).
Koruma Ünitesi: TM240 ATAM (Ayarlanabilir termik aşırı yük koruması / Sabit manyetik kısa devre koruması).
Kompakt Tasarım: Pano içinde çok az yer kaplayan, ray montajına ve yan yana dizilimlere uygun optimize edilmiş minimal şasi.
Kullanım Alanları ve İşletme Avantajları
Otomasyon ve PLC Panoları: Hassas kontrol cihazlarının ana giriş fideri olarak sinsi aşırı akımlara karşı güvenli koruma sağlar.
Küçük Güçlü Motor Linyeleri: 16A altındaki küçük pompa, fan veya konveyör motorlarının besleme hatlarında kısa devre koruması görevini üstlenir.
Sıcaklık Kararlılığı: Siemens'in yüksek mühendislik plastikleri ve bimetal kalitesi sayesinde, pano içi sıcaklık değişimlerinde kararlı açma eğrisini korur.
Geniş Aksesuar Modülaritesi: İçerisine aletsiz kolayca takılabilen yardımcı kontaklar (AUX), alarm kontakları (AL) veya kapak üstü döner tahrik kolları ile tam entegrasyon sunar.
| Kritik Operasyonel Kriter | Siemens 3VA1196-4EF36-0AA0 (MCCB) | Standart 3 Kutup Otomat Sigorta (MCB) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Kısa Devre Kesme (Icu) | 36kA (S Tipi Yüksek Emniyet) | Genellikle 6kA - 10kA Arası | Büyük panolardaki yüksek arıza akımlarında sigortanın patlamasını veya yapışmasını donanımsal olarak önler. |
| Termik Koruma Ayarı | Ayarlanabilir (11A - 16A arası esnek) | Sabit (Değiştirilemez) | Kablo boyu ve kesitine göre tam sınırda set edilmesini sağlayarak yangın emniyetini maksimuma çıkarır. |
| Mekanik Ömür ve Rijitlik | Çok Yüksek (Endüstriyel Gövde) | Standart / Sınırlı | Ağır sanayi şartlarında, vibrasyonlu ortamlarda bile on binlerce açma-kapama boyunca kalibrasyonunu kaybetmez. |
| Aksesuar Çeşitliliği | Geniş (Motor, şönt bobin, harici kol takılabilir) | Çok Sınırlı | Şalteri uzaktan izleme, acil stop butonuna bağlama veya otomasyona dahil etme imkanı sunar. |
Sıkça Sorulan Sorular
Termik ayarın el ile (mekanik) yapılması sahada bana ne kolaylık sağlar?
Karmaşık dijital ekranlar veya yazılımlarla uğraşmadan, şalterin ön yüzündeki mekanik potansiyometreyi düz bir tornavida ile çevirerek koruma sınırını saniyeler içinde set edebilirsiniz. Arıza yapacak bir elektronik kart barındırmadığı için en zorlu, tozlu ve nemli fabrika ortamlarında bile mekanik bimetal yapısıyla kusursuz çalışır.
Bu şalter standart sigorta rayına monte edilebilir mi?
Siemens 3VA11 şasisi doğrudan taban sacına vidalanacak şekilde gelir. Ancak panonuz modüler tipteyse, harici olarak satılan Siemens 3VA9187-0SH10 Ray Montaj Adaptörünü şalterin arkasına entegre ederek, standart 35 mm DIN rayına (sigorta rayına) "tık" diye asabilir ve yanındaki otomat gruplarıyla milimetrik olarak aynı derinlik hizasına getirebilirsiniz.
