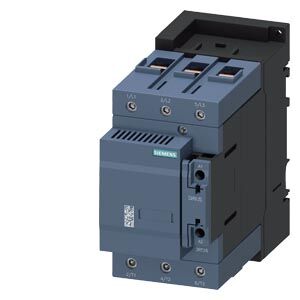

Siemens 3RT2646-1AP03 S3 Boy Kompanzasyon Kontaktörü (75 kVAR @400V / 230V AC)
Siemens 3RT2646-1AP03, reaktif güç kompanzasyon sistemlerinde kondansatör gruplarının güvenli ve uzun ömürlü bir şekilde anahtarlanması için tasarlanmış özel bir cihazdır. Standart güç kontaktörlerinin aksine, bu ürünün üzerinde kondansatörlerin devreye girmesiyle oluşan yüksek tepe akımlarını sönümleyen ön direnç blokları bulunur. S3 boy gövdesiyle yüksek termal dayanım sunan bu model, 400V gerilim altında 75 kVAR (690V'da 100 kVAR'a kadar) kapasiteye sahiptir. 230V AC bobin gerilimi ve yerleşik 1NO + 1NC yardımcı kontaklarıyla modern kompanzasyon panolarının en güvenilir bileşenidir.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RT2646-1AP03 (39.3RT2646-1AP03)
Boyut Sınıfı: S3 Boy (Yüksek Güçlü Kompanzasyon Gövdesi)
Güç Kapasitesi: 75 kVAR (400V AC için) / 100 kVAR (690V AC için)
Bobin Gerilimi: 230V AC (50/60 Hz)
Kontak Yapısı: 3 Ana Kutup + 1NO + 1NC Entegre Yardımcı Kontak
Özel Donanım: Entegre Akım Sınırlama (Deşarj) Dirençleri
Kullanım Alanları ve Avantajları
Kondansatör Koruması: Devreye giriş anındaki ani akım darbelerini dirençler üzerinden geçirerek kondansatörlerin ömrünü uzatır ve patlama/arıza riskini minimize eder.
Pano Güvenliği: Ana kontakların yapışmasını engeller ve şalterlerin gereksiz yere açma yapmasının önüne geçer.
Modüler Sirius Tasarımı: Sirius ekosistemindeki diğer koruma röleleri ve montaj aksesuarlarıyla tam uyumludur, panoda yer tasarrufu sağlar.
Yüksek Anahtarlama Ömrü: Özel kontak yapısı sayesinde kompanzasyon gibi sık devreye girip çıkan sistemlerde bile üstün elektriksel ömür sunar.
Karşılaştırma Tablosu: Neden Kompanzasyon Kontaktörü?
| Özellik | Siemens 3RT2646 (Kompanzasyon) | Standart Motor Kontaktörü | Sağladığı Avantaj |
| Hücum Akımı Yönetimi | Entegre Dirençli Sönümleme | Dirençsiz (Doğrudan) | Kondansatörlerin ve tesisatın zarar görmesini engeller. |
| Kontak Yapısı | Erken Kapanan Direnç Kontakları | Standart Güç Kontakları | Ana kontaklar kapanmadan önce akımı sınırlar, yapışmayı önler. |
| Uygulama Alanı | Kondansatör Grupları | Motorlar ve Rezistanslar | Reaktif güç sistemlerinde teknik zorunluluktur. |
| Kasa Boyutu | S3 (Güçlendirilmiş) | Değişken | Yüksek kVAR değerlerinde kararlı çalışma sağlar. |
Sıkça Sorulan Sorular
Neden standart kontaktör yerine 3RT26 serisi kullanmalıyım?
Kondansatörler devreye girdiklerinde anlık olarak nominal akımlarının 100 katına kadar akım çekebilirler. Standart kontaktörler bu şoka dayanamayıp kontaklarını yapıştırabilir. 3RT26 serisi, dirençleri sayesinde bu akımı güvenli seviyeye indirir.
Ürünün üzerindeki teller (dirençler) ısınır mı?
Dirençler sadece kondansatörün devreye girdiği ilk birkaç milisaniyede görev yapar. Ana kontaklar kapandığında dirençler devre dışı kalır, bu nedenle normal çalışma sırasında ısınma yapmazlar.
S3 boy montajı zor mudur?
Hayır, ürün standart 35 mm DIN rayına (uygun ray seçimiyle) veya doğrudan pano sacına vida ile monte edilebilir. Geniş terminal yapısı kalın kompanzasyon kablolarının kolayca bağlanmasını sağlar.
