Chint NXZM Güç Transferi ve Entegre Koruma Ekosistemi (80 Amper Kesintisiz Nominal Akım Duvarı, 4 Kutuplu (4P) Tam Nötr Kesmeli Transfer Hattı, Class CB Entegre Termik-Manyetik Koruma Lojiği, Şebeke - Jeneratör Otomatik Geçiş ve Arıza Akımı Kesme Yeteneği, Chint Küresel AG Dağıtım Güvencesi)

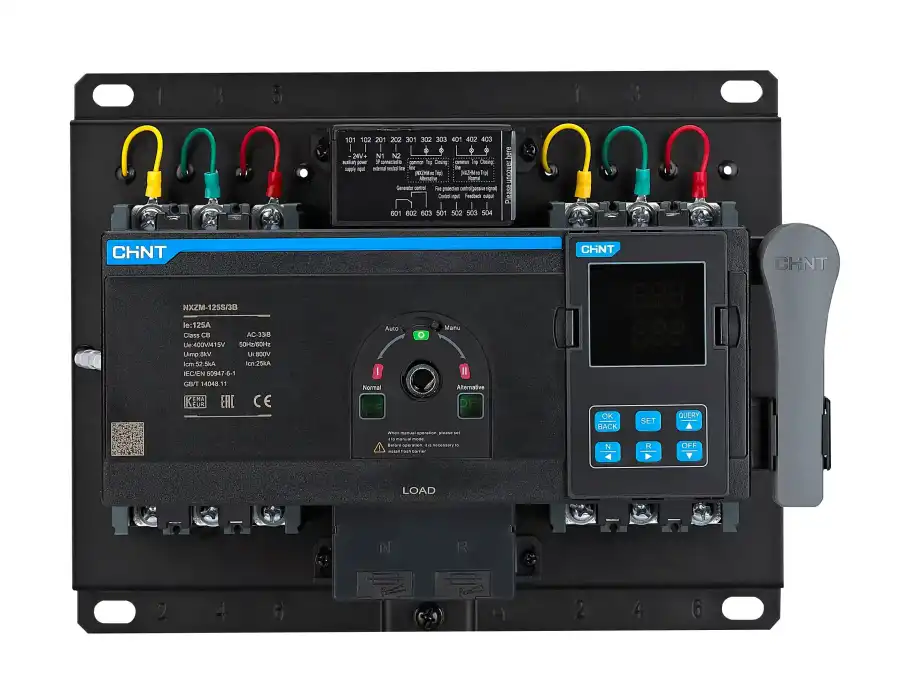

Chint NXZM Serisi 4x80A otomatik transfer şalteri (ATS); tali endüstriyel imalathanelerde, ticari binalarda, veri merkezlerinde, baz istasyonlarında ve müstakil enerji altyapılarında enerji transferini ve komple hat korumasını tek bir gövdede birleştiren ağır hizmet tipi "hibrit" bir şalt komponentidir. 80 Amperlik optimize nominal çalışma akımının yanı sıra, bünyesinde fabrikasyon olarak entegre edilmiş termik ve manyetik koruma üniteleri sayesinde, fiderin aşırı yüklenmelerine ve kısa devre arızalarına karşı harici bir ana şaltere (MCCB) ihtiyaç duymadan doğrudan kaynakta koruma sağlar. Bu hepsi bir arada mimari, panolarda muazzam bir alan tasarrufu sağlarken sistemin işletme maliyetini, kablo harcamalarını ve pano işçilik sürelerini minimuma indirir.
Bu otomatik transfer şalterini modern AG dağıtım projelerinde öncelikli tercih kılan en büyük üstünlüğü; Chint kalitesiyle üretilmiş Class CB donanımsal mimarisidir. Bu sınıf, cihazın transfer mekanizmasının aynı zamanda bir kesici (Circuit Breaker) yeteneğine sahip olduğunu ve yüksek kısa devre arıza akımlarını kendi içinde emniyetle kesebileceğini tesciller. İç yapısındaki termik koruma bimetalleri hattı aşırı yüklenmelere karşı korurken, yüksek tepkili manyetik bobinleri ise kısa devre durumlarında saliseler içinde fideri keserek panonun zarar görmesini engeller. 4 kutuplu (4P) kontak tasarımı, üç fazın yanı sıra nötr hattını da mekanik olarak böler; böylece şebeke ve jeneratör nötrlerinin birbirine karışmasını, sinsi harmonik döngülerini ve kaçak akım rölelerinin sahte açma yapmasını donanımsal olarak 100% bloke eder. Chint NXZM 80A teknik döküman verileriyle eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Seri: Chint NXZM Ağır Hizmet Tipi Class CB Entegre Korumalı Otomatik Transfer Şalteri Serisi (Süreklilik ve tam fider güvenliği odaklı kesintisiz güç yönetimi, dahili koruma lojiği ve maksimum mekanik ömür döngüsü).
Akım ve Güç Kapasitesi: 400V çalışma geriliminde 80A kesintisiz nominal akım taşıma kapasitesi ile trafo-jeneratör transfer hatlarında pürüzsüz güç iletimi.
Koruma Sınıfı: Dahili termik (aşırı yük) ve manyetik (kısa devre) açtırıcılar ile harici şaltere ihtiyaç duymayan bağımsız koruma mimarisi.
Sertifikasyon Sınıfı: Class CB (Transfer odaklı, aynı zamanda arıza akımı kesme kabiliyetli ağır sanayi ve şebeke standardı).
Mekanik Kontrol: Dahili motor tahrik ünitesi, mekanik/elektriksel emniyet kilidi ve acil durumlar için harici manuel müdahale kolu entegrasyonu.
Kullanım Alanları ve İşletme Avantajları
Entegre Transfer ve Koruma: Pano içinde ana MCCB'ye gerek kalmadan hem transferi hem de fider korumasını tek noktada toplar, pano imalat maliyetini ciddi oranda düşürür.
Şebeke - Jeneratör Otomasyonu: Ana şebeke kesildiğinde jeneratörün kalkış süresini bekler ve motorlu mekanizmasıyla yükü otomatik olarak jeneratöre pürüzsüzce aktarır.
Mekanik Emniyet Kilidi: İki kaynağın aynı anda devreye girip devasa faz çakışmalarına (kısa devrelere) yol açmasını dahili mekanik bariyeriyle donanımsal olarak imkansız kılar.
Pano Tasarruf Mühendisliği: Kompakt boyutları sayesinde, geleneksel çift kaba kompakt şalterli veya enversör kontaktörlü karmaşık sistemlerine kıyasla panoda muazzam yer ve işçilik tasarrufu sağlar.
| Kritik Operasyonel Kriter | Chint NXZM Class CB (Korumalı) ATS | Class PC (Korumasız) ATS | Sağladığı Kritik Pano Avantajı |
| Entegre Fider Koruması | Var (Dahili Termik-Manyetik) | Yok (Ek MCCB gerekir) | Harici ana şaltere ihtiyaç duymaz, fiderin güvenliğini kendi içinde sağlar. |
| Arıza Akımı Kesme Yeteneği | Var (Class CB Standartı) | Sınırlı (Sadece transfer odaklı) | Kısa devre durumunda sistemi koruyarak transfer fiderini güvenle keser. |
| Pano Tasarım Yoğunluğu | Yüksek Tasarruf (Hepsi Bir Arada) | Karmaşık ve Ekstra Hacim Kaplar | Panoların fider girişlerini en kompakt ve pratik yoldan çözümler. |
Soru 1: Class CB ile Class PC arasındaki temel fark nedir? Neden 80A'de CB seçmeliyiz? Cevap: Class PC serisi sadece transfer odaklıdır, arıza anında kendi bünyesinde bir kesme yapmaz, hat koruması için önüne harici bir kompakt şalter (MCCB) takılması zorunludur dostum. Ancak panolarda yer muazzam kıymetlidir. Class CB serisi, transfer şalterine "dahili termik-manyetik koruma" yeteneği ekler. Yani transfer şalterin, aynı zamanda fiderin ana giriş şalteri gibi davranır. Pano girişinde yer kaybını minimuma indirmek ve hem transferi hem de korumayı tek bir cihazla garantilemek için 800A'den 80A'e kadar CB serisi tercih edilir.
Soru 2: Dahili termik ve manyetik koruma lojiği anlık motor kalkışlarında sahte açma yapar mı? Cevap: Kesinlikle hayır dostum! Chint NXZM Class CB serisinin içindeki manyetik koruma üniteleri, endüstriyel yüklerin ve motorların ilk kalkış anında çektiği geçici demeraj akımlarını tolere edecek şekilde yüksek kısa devre dayanım eğrisine göre kalibre edilmiştir. Sadece hatta gerçek bir kısa devre veya kalıcı bir aşırı yük arızası oluştuğunda devreye girerek tesisi korur.
Soru 3: Transfer sisteminde 3 Kutuplu yerine 4 Kutuplu (4P) şalter seçmenin jeneratör sağlığı açısından önemi nedir? Cevap: Bu çok kritik bir nüans dostum! 80A güçlerde 3 kutuplu şalter kullanılırsa şebeke ile jeneratörün nötr hatları panoda tek bir barada birleşik kalır. Şebeke kesilip jeneratör devreye girdiğinde, şebeke nötr hattı üzerinden sinsi geri besleme akımları veya harmonik dalgalar jeneratör sargılarına dönebilir. Bu durum hem jeneratörün elektronik regülatörünü (AVR) yakabilir hem de tesisteki kaçak akım rölelerinin sürekli sahte açma yapmasına yol açar. 4 kutuplu Chint NXZM, nötr hattını da fiziksel olarak böldüğü için iki kaynak şebekesini birbirinden 100% izole eder.
Soru 4: Cihazın üzerindeki motorlu mekanizma arızalanırsa veya panoda enerji tamamen biterse manuel transfer yapılabilir mi? Cevap: Evet, pürüzsüzce yapılabilir dostum. Cihazın ön yüzünde manuel modu aktif eden bir seçim anahtarı bulunur. Ürünle birlikte gelen özel manuel tahrik kolunu yuvasına takarak, Şebeke (1), Sıfır (0) veya Jeneratör (2) konumları arasında el gücüyle, güvenle mekanik transferi tamamlayabilirsin. Bu sayede otomasyon veya şebeke kontrolü tamamen dursa bile tesis asla elektriksiz kalmaz.
Soru 5: Geleneksel çift kompakt şalterli transfer sistemleri yerine bu entegre Chint ATS'yi kullanmanın pano imalatçısına sağladığı fayda nedir? Cevap: Zaman, işçilik ve alan tasarrufu dostum! Eski usulde iki adet kompakt şalter alır, bunları panoya yerleştirir, aralarına baralarla veya kablolarla enversör bağlantısı yapar, harici bir motor kontrol lojiği kurar... ve bir dünya kilitleme kablosu çekerdin. Hem pano içinde devasa bir hacim kaybolurdu hem de kablo gevşekliği riski yüksek olurdu. Chint NXZM ATS ise fabrikasyon olarak enversör baraları, motor mekanizması, koruma bobinleri ve lojik beyni tek bir gövdede birleşik olarak gelir. Panoya sadece giriş ve çıkış hatlarını bağlarsın, pürüzsüzce işi bitirirsin.
