Chint NWC6 Endüstriyel Kompanzasyon ve Güç Kalitesi Ekosistemi (Sıfır Nokta Yirmi Beş kVAR Reaktif Güç Çıkış Kapasitesi, İki Yüz Otuz Volt Nominal Monofaze Şebeke Gerilimi, Tek Kutuplu Güç Blok Yapısı, Kendinden İyileşen Metalize Polipropilen Film Teknolojisi, Entegre Aşırı Basınç Donanımsal Emniyet Sistemi, Chint Küresel Enerji Güvencesi)
Chint NWC6 alçak gerilim tek kutuplu (monofaze) güç kondansatörü; tek fazlı endüktif yüklerin yoğun olduğu ticari ofislerde, mağazalarda, küçük atölyelerdeki monofaze cihazlarda, evsel sistemlerde ve karma yük yapısına sahip merkezi kompanzasyon panolarında, faz bazlı güç katsayısını (cosphi) düzelterek reaktif enerji cezalarının önüne geçmek üzere geliştirilmiş premium bir güç kalitesi bileşenidir. Trifaze şebekelerde fazlar arasındaki dengesiz yüklenmeler nedeniyle oluşan reaktif açığı kapatmak amacıyla, ilgili faza lokal ve ultra hassas olarak kör güç desteği sağlayan bu cihaz; dağıtım hatlarının gereksiz yere yüklenmesini engeller, nötr akımlarını azaltır, gerilim düşümlerini minimize eder ve elektriksel sistem verimliliğini maksimuma çıkarır. Silindirik alüminyum gövde mimarisi, pano içi dikey veya yatay montaj tasarımlarında optimize edilmiş yüksek termal deşarj kabiliyeti sunar.
Bu güç kondansatörünü şebeke anomalilerine karşı hayati kılan temel mühendislik üstünlüğü, standart 230V (İki Yüz Otuz Volt) tek fazlı şebekelerde yüksek akım çeken harmonik dalgalanmalarına ve anlık gerilim yükselmelerine direnç göstermesi için optimize edilmiş sargı yapısıdır. İç mekanizmasında kullanılan düşük kayıplı, metalize polipropilen film (MKP) teknolojisi sayesinde, dielektrik tabakada oluşabilecek mikroskobik yalıtım delinmeleri "kendinden iyileşme" (self-healing) lojiği ile nanosaniyeler içinde arkı söndürerek yalıtkanlığı yeniden kararlı hale getirir. Kondansatörün ömrünün sonuna yaklaştığı veya aşırı elektriksel stres altında kaldığı durumlarda ise gövde içinde yükselen gaz basıncı, dahili aşırı basınç ayırıcı (overpressure disconnector) emniyet mekanizmasını dikey eksende yukarı doğru esneterek dahili bağlantı tellerini fiziksel olarak koparır ve kondansatörü panoda patlama veya yangın riski oluşturmadan güvenle devre dışı bırakır.
Öne Çıkan Teknik Özellikler
Model ve Güç Karakteri: Chint NWC6 Ağır Hizmet Tipi Kuru Tip Alçak Gerilim Monofaze Güç Kondansatörü (0.25kVAR).
Nominal Gerilim: Tek fazlı (Faz-Nötr) şebekeler ve kompanzasyon kademeleri için 230V AC nominal çalışma bandı.
Tek Fazlı Rijit Gövde Yapısı: Monofaze güç hatlarına ve otomatik şalter/kontaktör çıkışlarına doğrudan entegre olabilen pürüzsüz klemens altyapısı.
Uluslararası İmalat Standardı: Küresel elektrik normlarına tam uyumluluğu tescilleyen IEC 60831-1/2 endüstriyel standart kalifikasyonu.
Dahili Güvenli Deşarj Dirençleri: Kondansatör devreden çıktıktan sonra kutuplar arasındaki kalıcı statik gerilimi yasal emniyet sınırlarının altına düşüren entegre deşarj blokları.
Kullanım Alanları ve İşletme Avantajları
Ultra Hassas İnce Ayar ve Ceza Önleme: Sıfır nokta yirmi beş kVAR seviyesindeki mikro güç kapasitesi ile panodaki en küçük tek fazlı endüktif yük değişimlerini bile nokta atışı dengeler, kapasitif ya da endüktif ceza risklerini tamamen ortadan kaldırır.
Enerji Tasarrufu: Lokal kompanzasyon yeteneği sayesinde kablolardaki akım yoğunluğunu azaltır, omik kayıpları düşürür ve sistem ömrünü uzatır.
Güvenli Vidalı Güç Terminalleri: Sürekli nominal akım altında gevşemeyi önleyen, endüstriyel kablo pabuçlarına veya doğrudan iletken montajına uygun klemens tasarımı.
| Kritik Operasyonel Kriter | Chint NWC6 230V 0.25kVAR Kondansatör | Standart Trifaze Güç Kondansatörleri | Sağladığı Kritik Pano Avantajı |
| Fider Yük Karakteri | Tek Fazlı (Monofaze) Mikro Ayar | Üç Fazlı (Trifaze) Dengeli Yapı | Tek fazlı yüklerin yarattığı asimetrik reaktif tüketimi sadece ilgili faza mikro müdahale ederek çözer. |
| Emniyet Donanımı | Dahili Aşırı Basınç Ayırıcı Blok | Harici Sigorta Bağımlı Koruma | İç arıza anında dış gövde bütünlüğünü korur; panonun patlama veya yangınla hasar görmesini engeller. |
| Dielektrik Teknolojisi | Kendinden İyileşen MKP Film | Standart Yalıtkan Katmanlar | Hücre içi lokal izolasyon delinmelerini kendi kendine tamir ederek kondansatörün servis ömrünü uzatır. |

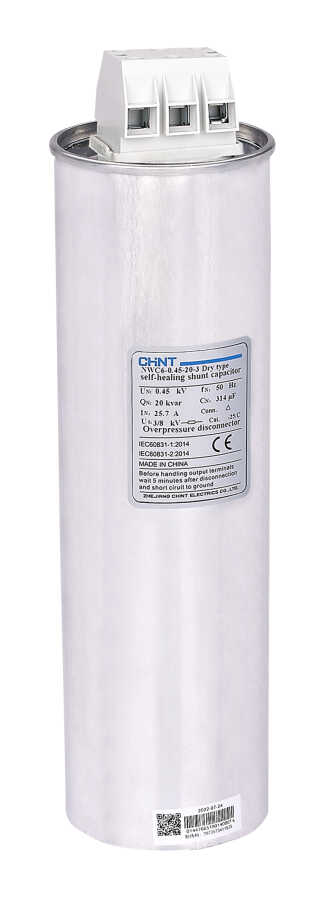

| Termal Deşarj Yapısı | Silindirik Alüminyum Gövde | Dikdörtgen Sac Kasa Tasarımları | Isıyı dış ortama homojen şekilde aktarır, pano içi termal birikimi azaltır ve kablo ömürlerini korur. |
| Montaj Kolaylığı | Kompakt Silindirik Form | Hantal Dikdörtgen Gövdeler | Pano içerisinde minimum yer kaplayarak dar alanlarda, laboratuvar masalarında ve küçük dağıtım kutularında esnek kurulum sağlar. |
Soru 1: Bu 0.25kVAR monofaze kondansatörün kompanzasyon panosundaki temel görevi nedir? Cevap: Küçük işletmelerde, akıllı evlerde, küçük otomasyon panolarında veya modern ofislerde yer alan tek fazlı küçük elektronik yükler, LED sürücüler, güvenlik kameraları, kayıt cihazları ve kontrol röleleri asimetrik ve çok küçük miktarda endüktif reaktif yük oluşturur. Bu panolarda büyük adımlı kondansatörlerin devreye girmesi sistemi anında kapasitif cezaya sürükler. Chint NWC6 0.25kVAR monofaze kondansatör, kompanzasyon rölesinin komutuyla yalnızca o küçük endüktif yükün bindiği faza devreye girerek mikro düzeyde nokta atışı ince ayar yapar.
Soru 2: Kondansatörün içindeki kendinden iyileşme (self-healing) teknolojisi nasıl çalışır? Cevap: Kondansatör sargılarını oluşturan metalize polipropilen filmlerde, yüksek gerilim pikleri nedeniyle anlık bir yalıtım delinmesi meydana geldiğinde, oluşan küçük ark o noktadaki çok ince metal kaplamayı milisaniyeler içinde buharlaştırır. Kısa devrenin etrafındaki metal tabaka yok olduğu için arızalı bölge yalıtılmış olur ve kondansatör hiçbir kapasite kaybı yaşamadan veya kısa devre moduna geçmeden normal operasyonuna devam eder.
Soru 3: Aşırı basınç ayırıcı koruma mekanizması devreye girdiğinde kondansatör tekrar kurulabilir mi? Cevap: Hayır, aşırı basınç ayırıcı geri dönüşümsüz donanımsal bir emniyet elemanıdır. Kondansatör içinde aşırı ısınma ve gazlanma oluştuğunda gövde üst kapağı yukarı doğru esner ve iç kısımdaki köprü bağlantı tellerini fiziksel olarak koparır. Bu mekanizma devreye girdiğinde kondansatörün ömrü kalıcı olarak sonlanmıştır; cihaz panodan sökülmeli ve yenisiyle değiştirilmelidir.
Soru 4: Bu kondansatör devreden çıktıktan hemen sonra tekrar devreye alınabilir mi? Cevap: Hayır, kondansatör devreden ayrıldığında uçlarında tehlikeli bir statik gerilim barındırır. Cihaz tamamen deşarj olmadan, şebekeye hızlıca geri bağlanırsa şebeke fazı ile kondansatörün içindeki kalıntı gerilim ters fazda çakışabilir. Bu durum yıkıcı akım darbelerine, kontaktör kontaklarının hasar görmesine veya kondansatör sargılarının delinmesine yol açar. Güvenli işletme için kompanzasyon rölesinin bu kademeye ait yeniden devreye alma süresi en az 60 saniye olarak ayarlanmalıdır.
Soru 5: Periyodik bakımlarda bu monofaze güç kondansatöründe hangi teknik ölçümler yapılmalıdır? Cevap: Sistemin enerjisi tamamen kesilip deşarj süresi beklendikten sonra, bağlantı vidalarının sıkılığı el ile kontrol edilmelidir (gevşek bağlantılar ark oluşturarak yangın riski yaratır). Gövdede fiziksel bir deformasyon veya şişme kontrolü yapıldıktan sonra, sistem tekrar enerjilendirilerek bir pens ampermetre yardımıyla kondansatörün çektiği akım ölçülmelidir. 230V 0.25kVAR monofaze bir kondansatörün nominal şartlarda çekmesi gereken akım yaklaşık olarak 1.08 Amper (Hesaplama Formülü: I = Q / V) seviyesindedir. Ölçülen akım bu değerin çok altındaysa kondansatör kapasite kaybetmiş demektir ve değiştirilmesi gerekir.
