NWC6 SERİSİ / 400V / 15KVAR / 3 KUTUPLU / KONDANSATÖR

Chint NWC6 Endüstriyel Kompanzasyon ve Güç Kalitesi Ekosistemi (On Beş kVAR Reaktif Güç Çıkış Kapasitesi, Dört Yüz Volt Nominal Şebeke Gerilimi, Üç Kutuplu Trifaze Güç Blok Yapısı, Kendinden İyileşen Metalize Polipropilen Film Teknolojisi, Entegre Aşırı Basınç Donanımsal Emniyet Sistemi, Chint Küresel Enerji Güvencesi)

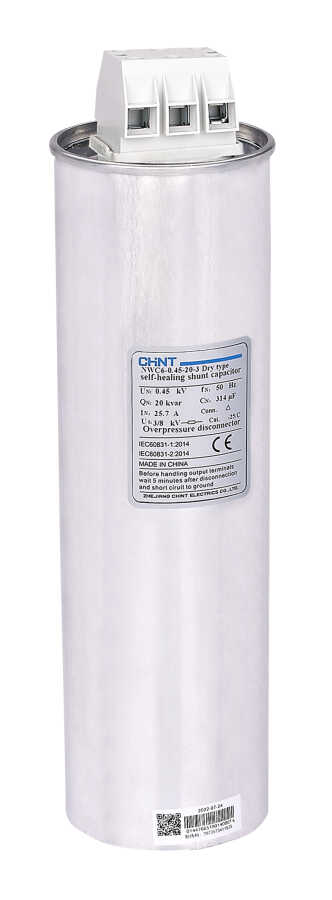

Chint NWC6 alçak gerilim üç kutuplu güç kondansatörü; sanayi tesislerindeki merkezi kompanzasyon panolarında, kademeli reaktif güç bankalarında, motor kontrol merkezlerinde, otomasyon altyapılarında ve ticari binaların enerji dağıtım merkezlerinde, şebekenin güç katsayısını ($cos\phi$) düzelterek reaktif enerji cezalarının önüne geçmek üzere geliştirilmiş premium bir güç kalitesi bileşenidir. Endüstriyel tesislerdeki endüktif yüklerin (motorlar, trafolar, sürücüler) şebekeden çektiği kör gücü lokal olarak dengeleyen bu cihaz, dağıtım hatlarının gereksiz yere yüklenmesini engeller, gerilim düşümlerini minimize eder ve elektriksel sistem verimliliğini maksimuma çıkarır. Silindirik alüminyum gövde mimarisi, pano içi dikey veya yatay montaj tasarımlarında optimize edilmiş yüksek termal deşarj kabiliyeti sunar.

Bu güç kondansatörünü şebeke anomalilerine karşı hayati kılan temel mühendislik üstünlüğü, standart 400V (Dört Yüz Volt) AC şebekelerde kusursuz verimle çalışmak üzere optimize edilmiş sargı yapısıdır. İç mekanizmasında kullanılan düşük kayıplı, metalize polipropilen film (MKP) teknolojisi sayesinde, dielektrik tabakada oluşabilecek mikroskobik yalıtım delinmeleri "kendinden iyileşme" (self-healing) lojiği ile nanosaniyeler içinde arkı söndürerek yalıtkanlığı yeniden kararlı hale getirir. Kondansatörün ömrünün sonuna yaklaştığı veya aşırı elektriksel stres altında kaldığı durumlarda ise gövde içinde yükselen gaz basıncı, dahili aşırı basınç ayırıcı (overpressure disconnector) emniyet mekanizmasını dikey eksende yukarı doğru esneterek dahili bağlantı tellerini fiziksel olarak koparır ve kondansatörü panoda patlama veya yangın riski oluşturmadan güvenle devre dışı bırakır.

Öne Çıkan Teknik Özellikler

• Model ve Güç Karakteri: Chint NWC6 Ağır Hizmet Tipi Kuru Tip Alçak Gerilim Güç Kondansatörü (15kVAR).

• Nominal Gerilim: Standart trifaze endüstriyel şebekeler için 400V AC nominal çalışma bandı.

• Üç Fazlı Rijit Gövde Yapısı: Üç kutuplu (trifaze) güç şebekelerine doğrudan entegre olabilen pürüzsüz klemens altyapısı.

• Uluslararası İmalat Standardı: Küresel elektrik normlarına tam uyumluluğu tescilleyen IEC 60831-1/2 endüstriyel standart kalifikasyonu.

• Dahili Güvenli Deşarj Dirençleri: Kondansatör devreden çıktıktan sonra kutuplar arasındaki kalıcı statik gerilimi yasal emniyet sınırlarının altına düşüren entegre deşarj blokları.

Kullanım Alanları ve İşletme Avantajları

• Reaktif Ceza Bloke Gücü: Endüktif reaktif enerji tüketim oranlarını sınır değerlerin altında tutarak ticari ve endüstriyel tesislerin ceza maliyetlerini tamamen ortadan kaldırır.

• Enerji Verimliliği: Şebeke kayıplarını minimize ederek trafo ve iletim hatlarının yükünü hafifletir, sistem verimini artırır.

• Güvenli Vidalı Güç Terminalleri: Yüksek akımların geçtiği bağlantı noktalarında gevşemeyi önleyen, endüstriyel kablo pabuçlarına uygun klemens tasarımı.

TEKNİK KARŞILAŞTIRMA TABLOSU

CHINT NWC6 400V 15KVAR KONDANSATÖR SIK SORULAN SORULAR (SSS)

Soru 1: Kondansatörün içindeki "kendinden iyileşme" (self-healing) teknolojisi nasıl çalışır? Cevap: Kondansatör sargılarını oluşturan metalize polipropilen filmlerde, yüksek gerilim pikleri nedeniyle anlık bir yalıtım delinmesi (kısa devre) meydana geldiğinde, oluşan küçük ark o noktadaki çok ince metal kaplamayı milisaniyeler içinde buharlaştırır. Kısa devrenin etrafındaki metal tabaka yok olduğu için arızalı bölge yalıtılmış olur ve kondansatör hiçbir kapasite kaybı yaşamadan veya kısa devre moduna geçmeden normal operasyonuna devam eder.

Soru 2: Aşırı basınç ayırıcı koruma mekanizması devreye girdiğinde kondansatör tekrar kurulabilir mi? Cevap: Hayır, aşırı basınç ayırıcı (overpressure disconnector) geri dönüşümsüz donanımsal bir emniyet elemanıdır. Kondansatör içinde aşırı ısınma ve gazlanma oluştuğunda gövde üst kapağı yukarı doğru esner ve iç kısımdaki köprü bağlantı tellerini fiziksel olarak koparır. This mekanizma devreye girdiğinde kondansatörün ömrü kalıcı olarak sonlanmıştır; cihaz panodan sökülmeli ve yenisiyle değiştirilmelidir.

Soru 3: Bu kondansatör devre dışı bırakıldıktan hemen sonra panoda tekrar devreye alınabilir mi? Cevap: Hayır, kondansatörler devreden ayrıldıklarında içlerinde çok yüksek miktarda statik elektriksel yük (gerilim) barındırırlar. Eğer kondansatör tamamen deşarj olmadan şebeke hattına geri bağlanırsa, şebeke gerilimi ile kondansatörün içindeki gerilim ters fazda çakışabilir ve bu durum kontaktör yapışmalarına, şalter atmalarına veya kondansatör sargılarının parçalanmasına yol açar. Chint NWC6 üzerinde yer alan dahili deşarj dirençleri bu gerilimi emniyetli seviyeye düşürür. Güvenli işletme için kompanzasyon rölesinin deşarj süresi (re-connection time) en az 60 saniye olarak ayarlanmalıdır.

Soru 4: Periyodik kompanzasyon panosu bakımlarında bu kondansatörde hangi teknik kontroller yapılmalıdır? Cevap: Enerji tamamen kesilip deşarj süresi beklendikten ve kutuplar topraklanarak emniyete alındıktan sonra, klemens vidalarının sıkılığı kontrol edilmelidir (gevşek bağlantılar yüksek akım nedeniyle yangın riskidir). Kondansatörün alüminyum gövdesinde gözle görülür bir şişme, sızdırma veya deformasyon olup olmadığı incelenmelidir. En kritik kontrol ise bir pens ampermetre yardımıyla, sistem devredeyken üç fazın çektiği akımların ölçülmesidir. Eğer faz akımları arasında dengesizlik varsa veya akımlar nominal değerin çok altındaysa, kondansatör kapasite kaybetmiş demektir ve değiştirilmesi gerekir.
