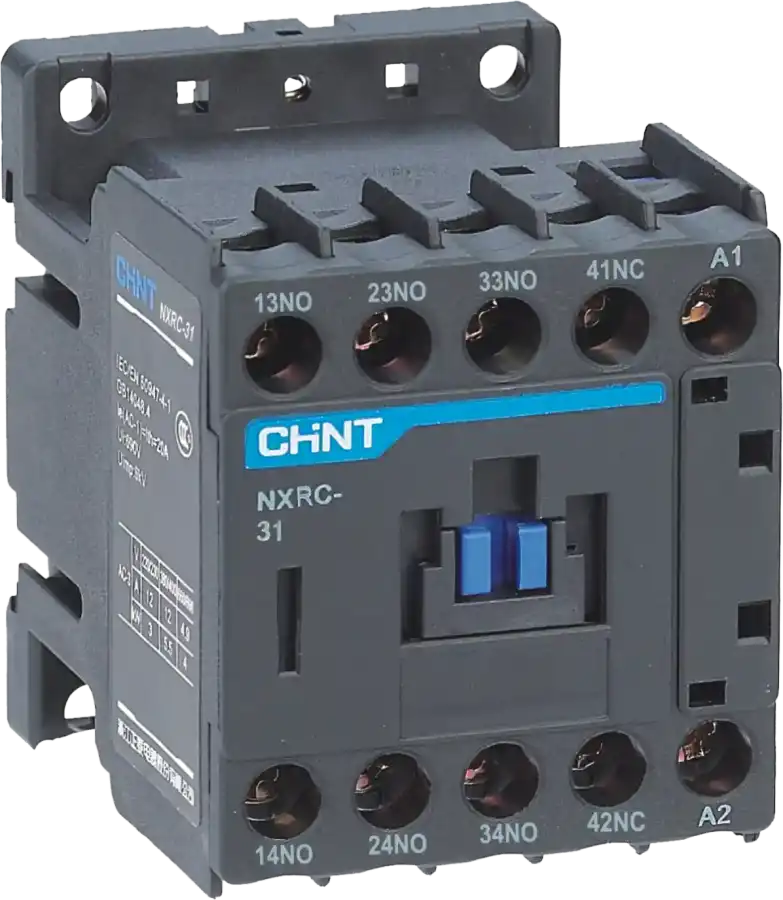

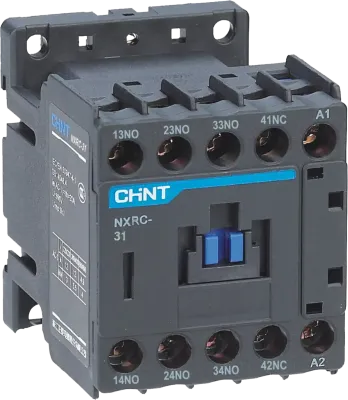

Chint NXRC-31 Kompakt Şasi Endüstriyel Kumanda ve Çoklu Sinyalizasyon Ekosistemi (3NA ve 1NK Kontak Konfigürasyonu, PLC Çıkışlarına Uygun 24VDC Doğru Akım Kumanda Bobini, 10 Amper Nominal Kesintisiz Akım Kapasitesi, Kompakt Panel Tasarımı, Chint Küresel Endüstriyel Otomasyon Güvencesi)
Chint NXRC-31 endüstriyel yardımcı kontaktör; sanayi tesislerinin otomasyon sistemlerinde, PLC kontrol panolarında, sinyalizasyon hatlarında, düşük güçlü motorlarda, lambalarda, selenoid valflerde ve çeşitli endüstriyel kontrol yüklerinin uzaktan emniyetle anahtarlanmasında kullanılmak üzere geliştirilmiş yüksek hassasiyetli bir kontrol şalt komponentidir. Şasisi üzerinde 3 adet Normalde Açık (3NA) ve 1 adet Normalde Kapalı (1NK) olmak üzere zengin bir hibrit kontak kombinasyonu barındıran bu rijit cihaz, her bir kutup üzerinden 10 Amper nominal anma akımı taşıma ve iletim kapasitesine sahiptir.
Bu yardımcı kontaktörü geleneksel modellerden ayıran ve modern DC otomasyon devrelerinde öncelikli kılan temel mühendislik üstünlüğü, pano içi zayıf akım hatları ve dijital kontrol kartları ile doğrudan entegrasyon sergileyen 24VDC doğru akım kumanda bobinidir. Doğru akım bobin mimarisi, AC şebekelerdeki dalgalanmalardan ve frekans çökmelerinden etkilenmez; çekme ve bırakma manevralarında yüksek mekanik kararlılık sunarak kontak arklarını minimize eder ve kontaktörün elektriksel ömrünü uzatır. Sahip olduğu zengin kontak kombinasyonu sayesinde, 3 adet bağımsız NA kontak üzerinden aynı anda hem sistem mühürlemesini kurabilir, hem PLC'ye pozitif çalışıyor sinyali gönderebilir, hem de pano kapağı yeşil lambasını yakabilirsiniz. Gövde üzerindeki dahili 1 adet NK kontak ise sistemin durma veya arıza durumunda kırmızı ikaz hattını tetiklemenize veya elektriksel kilitleme zincirlerini yönetmenize olanak tanır. Isıya dayanıklı gövde yapısına ve yüksek yalıtım direncine sahip olan Chint NXRC-31, uluslararası şalt standartları ve teknik döküman verileriyle eksiksiz uyumludur.
Öne Çınkan Teknik Özellikler
Model ve Seri Bilgisi: Chint NXRC Serisi Endüstriyel Yardımcı Kontaktör (Model: NXRC-31).
Çoklu Hibrit Kontak Yapısı: Aynı anda birden fazla noktaya pozitif durum izleme ve mühürleme sinyali fırlatırken (3NA), tek bir hat üzerinden de enversör emniyet kilitlemesi (1NK) sağlayan özel kutup dizilimi.
Kumanda Bobini Karakteri: PLC çıkışları, endüstriyel güç kaynakları ve akıllı otomasyon kartları ile doğrudan sürülebilen 24VDC hassas kontrol bobini.
Akım Kapasitesi: Sinyalizasyon fiderlerinde, selenoid valflerde ve kontrol yüklerinde emniyetli anahtarlama sunan 10 Amper nominal anma akımı.
Montaj ve Şasi Yapısı: Standart 35 mm DIN rayına uygun, dar otomasyon panolarında minimum yer kaplayan kompakt, modüler ve dayanıklı tasarım.
Kullanım Alanları ve İşletme Avantajları
Doğrudan PLC Entegrasyonu: Kumanda bobininin 24VDC olması sayesinde, panoda ekstra bir AC/DC dönüştürücü arabirim rölesi kullanmaya gerek kalmadan doğrudan PLC dijital çıkışlarıyla sürülebilir.
Kapsamlı Sinyal Dağıtımı: Tek bir tetikleme çevrimiyle 3 adet açık ve 1 adet kapalı kontağı birbirinden bağımsız gerilim hatlarında güvenle anahtarlar, kontrol şemalarını sadeleştirir.
Maksimum Çevrim ve Sessiz Çalışma: Doğru akım bobininin sağladığı kararlı çekme gücü, kontakların vibrasyon yapmasını engelleyerek AC modellerde görülen humming şebeke zırıltısını tamamen yok eder, sessiz bir konfor sunar.
| Kritik Operasyonel Kriter | Chint NXRC-31 Yardımcı Kontaktör | Standart AC Bobinli Yardımcı Kontaktörler | Sağladığı Kritik Pano Avantajı |
| Bobin Besleme Karakteri | 24VDC Doğru Akım Altyapısı | 220V veya 24V AC Dalgalı Akım | Frekans dalgalanmalarından ve şebeke çökme piklerinden etkilenmez; tamamen sessiz ve kararlı tutuş sağlar. |
| PLC ve Kart Entegrasyonu | Doğrudan Kuplaj (Arabirimsiz) | Ekstra Röle veya Arayüz İhtiyacı | PLC çıkış modülünden gelen 24VDC sinyalini doğrudan kabul eder, pano maliyetini ve kablolama işçiliğini azaltır. |
| Kontak Dağılım Avantajı | 3NA + 1NK Yoğun Açık Kontak | Sabit Eşit Dağılımlı Kasa Yapıları | Çoklu start, mühürleme ve durum geri bildirim ihtiyacı duyulan panolarda harici ek kontak bloğu maliyetini yok eder. |
| Şasi ve Boyut Optimizasyonu | Kompakt Endüstriyel Gövde | Geniş Güç Kademeli Ağır Şasiler | Tali dağıtım kutularında ve dar makine kontrol hücrelerinde milimetrik yerleşim esnekliği kazandırır. |
Soru 1: Ürün kodunda yer alan "31" ibaresinin mühendislik ve sahadaki kullanım karşılığı nedir? Cevap: Chint endüstriyel şalt terminolojisinde yardımcı kontaktörlerin son iki hanesi, cihazın gövdesine entegre edilmiş olan kontakların sayısal dağılımını gösterir. NXRC-31 kodundaki ilk "3" rakamı cihazın içinde 3 adet Normalde Açık (3NA / 3NO) kutup bulunduğunu, ikinci "1" rakamı ise 1 adet Normalde Kapalı (1NK / 1NC) kutup yer aldığını tesciller. Kablolama aşamasında usta panocuya büyük bir esneklik sunar; yardımcı kontaktör tetiklendiğinde aktif olmasını istediği mühürleme, PLC geri bildirimi ve yeşil lamba hatlarını 3 bağımsız NA klemense dağıtırken; tetiklendiğinde kesilmesini istediği tek bir emniyet veya duruyor ihbar hattını ise NK klemensine bağlar.
Soru 2: Bir yardımcı kontaktör ile standart bir güç kontaktörü arasındaki mühendislik ve sahadaki kullanım farkı nedir? Cevap: Güç kontaktörleri yüksek akım çeken elektrik motorları, kompresörler ve ısıtıcılar gibi ana güç fiderlerini anahtarlamak için kalın, gümüş alaşım et payı yüksek ana kutuplarla tasarlanır. Yardımcı kontaktörler (NXRC-31 gibi) ise güç akımı taşımak için değil, tamamen kumanda devrelerini, otomasyon lojiklerini, selenoid valfleri, sinyal lambalarını veya PLC zayıf akım hatlarını yönetmek için geliştirilmiştir. Gövdesi üzerindeki tüm terminaller kumanda kontağı karakterindedir. Bu cihazı yüksek güçlü bir motor fiderine doğrudan güç anahtarlayıcısı olarak bağlamak kutupların ani demeraj akımıyla milisaniyeler içinde erimesine yol açar.
Soru 3: 3NA ve 1NK kontak kombinasyonu özellikle hangi pano şemalarında avantaj sağlar? Cevap: Bu kombinasyon, tek bir mekanik hareketle birden fazla noktaya "sistem başarıyla çalıştı" bilgisinin iletilmesi gereken senaryolar için biçilmiş kaftandır. Örneğin, bir buton vasıtasıyla yardımcı kontaktör tetiklendiğinde; birinci NA kontak üzerinden kontaktörün kendi start devresi mühürlenir, ikinci NA kontak PLC giriş modülüne durum sinyali (feed-back) fırlatır, üçüncü NA kontak ise pano kapağındaki yeşil "Çalışıyor" lambasını yakar. Aynı esnada tek olan NK kontak ise açılıp kırmızı lambanın enerjisini keserek sistemin hatasız bir şekilde devreye girdiğini doğrular. Harici aksesuara ihtiyaç bırakmayan kusursuz bir dağıtım döngüsüdür.
Soru 4: Cihaz üzerinde belirtilen 10 Amperlik anma akımı değeriyle doğrudan selenoid valf veya sinyal lambası sürülebilir mi? Cevap: Evet, zayıf akım çeken kumanda elemanları bu kontaktör üzerinden güvenle sürülebilir. 10 Amperlik kapasite, bu yardımcı kontaktörün kontaklarının saf rezistif (AC-1) veya düşük güçlü endüstriyel kontrol yüklerindeki sürekli taşıma sınırıdır. Endüstriyel otomasyon panolarında sıklıkla kullanılan selenoid valf bobinleri, pano kapağı ikaz lambaları, küçük ihbar sirenleri veya zaman rölesi tetikleme fiderleri 10 Amper limitinin çok altında akım çektikleri için Chint NXRC-31'in güçlü kontak mimarisi sayesinde uzun yıllar boyunca pürüzsüzce ve oksitlenme yapmadan doğrudan anahtarlatılabilir.
Soru 5: 24VDC bobin klemenslerine bağlantı yaparken artı (+) ve eksi (-) kutup yönlerine dikkat edilmeli midir? Cevap: Chint NXRC-31 modelinde bobin mekanizması doğru akım lojiğiyle tasarlandığı için A1 ve A2 olarak adlandırılan bobin besleme klemenslerine bağlantı yaparken yön kuralına dikkat edilmesi önerilir. Standart endüstriyel pano kablolama hiyerarşisinde, güç kaynağından veya PLC dijital çıkış kartından gelen artı 24 Volt (+24VDC) sinyal hattı A1 klemensine, sistemin ortak nötr/şase hattı (0VDC) ise A2 klemensine bağlanır. Bu standart sıralamaya uymak pano içi arıza takibini, elektriksel normları korumayı ve kablolama düzenini sağlamayı kolaylaştırır.
