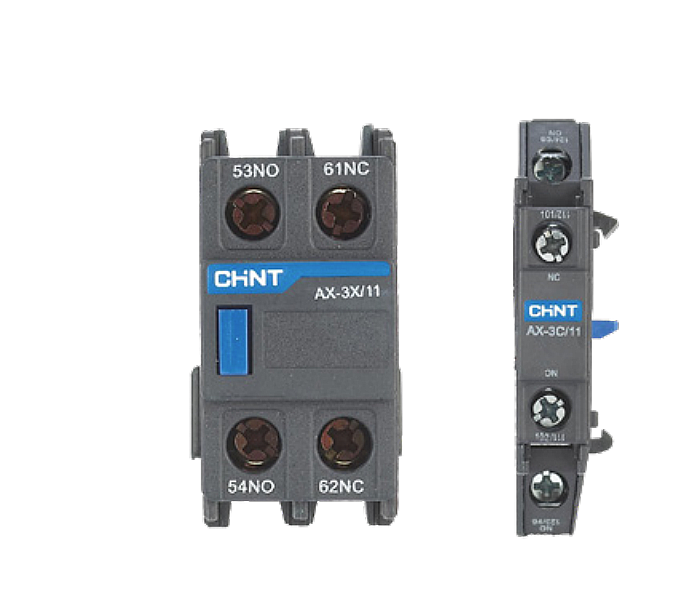

Chint NXC AX-3X11 Standart Dengeli Yardımcı Sinyalizasyon ve Emniyet Arabirimi (1NA ve 1NK Klasik Kontak Konfigürasyonu, Standart NXC Kontaktör Şasileriyle Tam Uyum, 10 Amper Konvansiyonel Termik Akım Gücü, Üstten Geçmeli Vida Gerektirmeyen Entegrasyon, Chint Küresel Endüstriyel Şalt Güvencesi)
Chint NXC serisi AX-3X11 yardımcı kontak bloğu; endüstriyel otomasyon panolarında, motor sürücü çıkışlarında ve ağır hizmet makine kontrol devrelerinde, ana güç kontaktörünün konum bilgilerini otomasyon katmanlarına aktarmak, elektriksel mühürleme hattını kurmak ve yön kilitlemesini aynı anda yönetmek üzere geliştirilmiş çok yönlü bir şalt aksesuarıdır. Şasisi üzerinde 1 adet Normalde Açık (1NA) ve 1 adet Normalde Kapalı (1NK) olmak üzere en yaygın kullanılan klasik kontak kombinasyonunu barındıran bu otomasyon bileşeni, her bir kutbunda 10 Amper konvansiyonel termik akım taşıma kapasitesiyle kumanda devrelerinde kayıpsız, kararlı ve uzun ömürlü bir iletim performansı sunar.
Bu yardımcı kontak bloğunu endüstriyel tasarımlarda öncelikli bir tercih kılan temel mühendislik üstünlüğü, standart NXC serisi kontaktör gövdelerinin üst ön paneline vida veya harici aparat gerektirmeden doğrudan kilitlenen dikey tırnak mekanizmasıdır. Ana kontaktörün hareketli manyetik nüvesiyle milisaniyelik bir tam senkronizasyon içerisinde yer değiştiren gümüş alaşımlı iç kontak yapısı, anahtarlama esnasında kumanda akımlarının oluşturabileceği mikro arkları sönümleyerek durum izleme kararlılığını maksimum seviyede tutar. Dahili 1 adet NA kontak üzerinden kontaktörün kendi start devresini mühürleyebilir veya PLC'ye "Sistem Çalışıyor" verisi aktarabilir; 1 adet NK kontak sayesinde ise sistemin durma durumunda arıza hattını tetiklemenize veya enversör emniyet kilitleme zincirlerini yönetmenize olanak tanır. Isıya, toza ve yüksek vibrasyonlu makine gövdelerine karşı tam dirençli rijit yapısıyla Chint NXC AX-3X11, teknik döküman verileriyle ve küresel normlarla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Seri Bilgisi: Chint NXC Serisi Yardımcı Kontak Bloğu (Model: AX-3X11).
Klasik Dengeli Kontak Yapısı: Pozitif durum izleme, elektriksel mühürleme ve temel güvenlik kilitleme hatları için tasarlanmış 1NA (Normalde Açık) ve 1NK (Normalde Kapalı) kontak mimarisi.
Akım Kapasitesi: Yoğun kumanda fiderlerinde ve röle kombinasyonlarında güvenli iletim sağlayan 10 Amper güçlü konvansiyonel termik akım duvarı.
Montaj Karakteri: Standart NXC kontaktör şasisinin ön/üst yüzeyine yatay düzlemde ek alan işgal etmeden doğrudan oturan, kablolama işçiliğini hızlandıran geçmeli gövde.
Terminal Emniyeti: IP standartlarına tam uyumlu, parmak temasını ve harici endüstriyel toz girişini engelleyen korunaklı terminal yuvaları.
Kullanım Alanları ve İşletme Avantajları
Genişletilmiş Kumanda Esnekliği: Hem mühürleme hattını (NA) hem de elektriksel kilit hattını (NK) aynı modülde çözerek, temel durum bilgilerinin izlenmesini gerektiren tüm standart otomasyon senaryolarına tam yanıt verir.
Güvenilir PLC ve Otomasyon Arabirimi: Güç panelindeki fiziksel anahtarlama eylemini, otomasyon yazılımlarının işleyebileceği net, hatasız ve parazitsiz durum geri bildirim sinyallerine dönüştürür.
Maksimum Alan ve Hacim Yönetimi: Üstten takılan dikey tasarımı sayesinde elektrik panolarında yatay montaj ray mesafelerini korur, yan yana dizilen fiderlerin mesafesini muhafaza eder.
| Kritik Operasyonel Kriter | Chint NXC AX-3X11 Bloğu | Mini Seri Yardımcı Kontak Blokları | Sağladığı Kritik Pano Avantajı |
| Mekanik Seri Uyumu | Standart NXC Serisi (Büyük Gövde) | NXC Mini (M Serisi) Küçük Gövdeler | Standart güç serisindeki ağır hizmet tipi kontaktörlerin üzerine doğrudan kuplaj sağlar. |
| Termik Akım Limiti | 10 Amper Kararlı Kumanda | 10 Amper Taşıma Kapasitesi | Pano kapağı sinyal lambaları ve rölelerin çektiği akımlarda kontakların yapışma riskini sıfırlar. |
| Pano Alan İşgali | Üstten Ön Panel Montaj Gövdesi | Yandan Vidalı Geniş Gövdeler | Kontaktörün sağa ve sola genişlemesini engeller, yan yana dizilen fiderlerin mesafesini korur. |
| Mekanik Uyumluluk | NXC Kasaya Tam Entegrasyon | Genel Amaçlı Esnek Tırnaklar | Sarsıntılı ve yüksek titreşimli makine gövdelerinde slottan çıkma veya gevşeme yapmadan rijit durur. |
Soru 1: Ürün kodunda yer alan "3X" ibaresi ne anlama gelir ve sahadaki uyumluluğu nasıl etkiler?
Cevap: Chint endüstriyel şalt terminolojisinde "3X" ibaresi, bu yardımcı kontak bloğunun standart büyük şasi NXC serisi güç kontaktörleri (9 Amperden başlayıp yüksek akımlara giden ana seri) için tasarlandığını gösterir. Daha önce incelediğimiz "3M" serisi mini kontaktör aksesuarlarıyla mekanik tırnak yapıları farklıdır. AX-3X11 modeli, standart NXC güç kontaktörlerinin ön panelindeki montaj slotuna milimetrik olarak oturur; mini serilere fiziksel olarak uyum sağlamaz.
Soru 2: 1NA+1NK kontak konfigürasyonu klasik motor kumanda devrelerinde en temel hangi görevi üstlenir?
Cevap: Bu kombinasyon, temel bir motor yolverme devresinin ihtiyaç duyduğu tüm lojiği tek başına çözer. Entegre 1NA (Normalde Açık) kontak, start butonuna basılıp el çekildiğinde kontaktör bobininin enerjisiz kalmasını önlemek amacıyla start butonuna paralel olarak kablolanır (mühürleme devresi). Aynı esnada konum değiştiren 1NK (Normalde Kapalı) kontak ise sistemin çalışmadığı durumlarda pano kapağındaki kırmızı ikaz lambasını beslemek veya enversör (ileri-geri) devrelerde ters yön kontaktörünün önünü donanımsal olarak kesmek (elektriksel kilit) için kullanılır.
Soru 3: Kontak başına belirtilen 10 Amperlik termik akım (Ith) kapasitesiyle küçük bir motor veya rezistans doğrudan kontrol edilebilir mi?
Cevap: Kesinlikle hayır, bu sahada yapılan en kritik ve tehlikeli uygulama hatalarından biridir. Yardımcı kontak blokları güç devrelerini anahtarlamak için değil, yalnızca sinyalizasyon, PLC geri bildirimi ve kumanda lojiklerini yönetmek için projelendirilmiştir. 10 Amperlik değer, kontağın indüktif kalkış akımı üretmeyen saf kontrol yüklerindeki sürekli taşıma sınırıdır. Eğer bu yardımcı kontak üzerinden doğrudan küçük bir elektrik motoru, fan veya ısıtıcı rezistans yükü geçirmeye çalışırsanız, açma-kapama anında oluşacak yoğun termal ark nedeniyle gümüş alaşımlı kontaklar anında erir ve birbirine kaynayarak yapışır. Cihaz sadece ana kontaktör bobinlerini, röleleri veya otomasyon kontrol kartlarını tetiklemek için kullanılmalıdır.
Soru 4: AX-3X11 yardımcı kontak bloğunun montajı veya arıza durumunda sökülmesi esnasında tornavida kullanılması gerekir mi?
Cevap: Hayır, Chint NXC serisi yardımcı aksesuar ekosistemi tamamen aletsiz ve vidasız bir mekanik altyapıya sahiptir. Montaj işlemi oldukça basittir; yardımcı kontak bloğunun alt yüzeyindeki kilit tırnakları, standart kontaktörün ön panelinde bulunan montaj yuvasına hizalanır ve dikey eksende hafifçe aşağı doğru bastırılır. Cihaz "tık" sesiyle yerine sıkıca kenetlenir. Sökmek gerektiğinde ise bloğun üst/ön yüzeyinde bulunan entegre emniyet mandalına parmakla hafifçe bastırıp cihazı yukarı doğru kaydırmanız yeterlidir. Bu aletsiz mimari sahadaki bakım, revizyon ve montaj işçilik sürelerini minimuma indirir.
Soru 5: PLC'li akıllı otomasyon kontrol sistemlerinde bu kontağın zayıf akım sinyal iletim performansı nasıldır?
Cevap: Tozlu, nemli veya vibrasyonlu fabrika ortamlarındaki iletim kararsızlıklarına karşı Chint NXC serisi yardımcı kontak hücreleri, dış ortam etkilerini izole edecek şekilde korunaklı kapalı bir mahfaza geometrisiyle üretilmiştir. İç kontak yüzeyleri korozyona ve oksitlenmeye dirençli gümüş alaşımlı özel malzemeyle kaplanmıştır. Ayrıca iç yay mekanizması, her açma-kapama hareketinde kontakların birbiri üzerinde mikro düzeyde sürtünerek zamanla oluşabilecek toz katmanlarını kendi kendine temizlemesini sağlayan "self-cleaning" lojiğine sahiptir. Bu sayede 24VDC gibi düşük gerilimli PLC dijital giriş modüllerine körelme, ark paraziti veya sinyal kaybı yaşatmadan tam ve kararlı durum geri bildirim verisi iletir.
