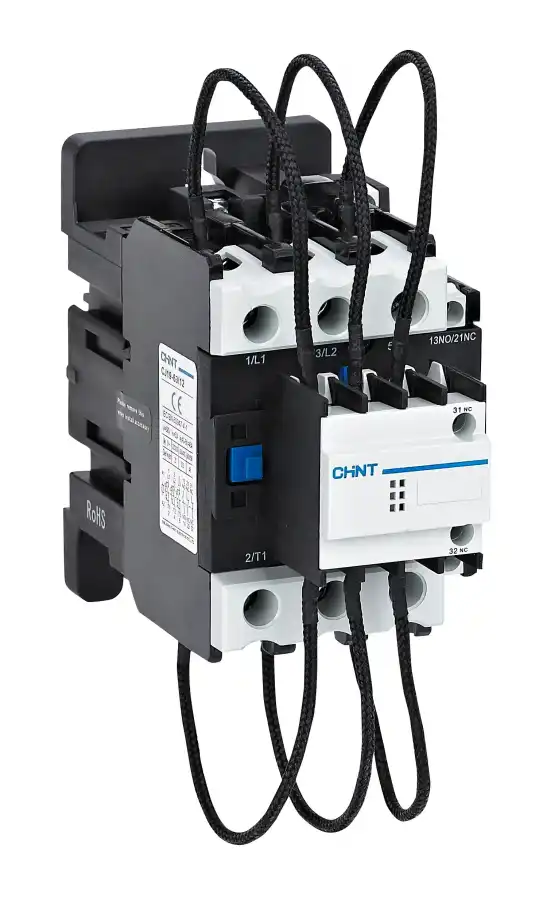

CJ 19 SERİSİ 3 KUTUPLU 7.5 KVAR 1NA+1NK KOMPANZASYON KONTAKTÖRÜ

Chint CJ19 Serisi Kompanzasyon Kontaktörleri, reaktif güç kompanzasyon panolarında kondansatör bankalarını güvenli ve verimli bir şekilde devreye almak ve devreden çıkarmak için özel olarak tasarlanmış anahtarlama elemanlarıdır. Standart kontaktörlerden farklı olarak, kondansatörlerin ilk devreye alındığı anda oluşan yüksek ani akımları (inrush current) sınırlamak amacıyla entegre ön şarj (limiting) dirençlerine sahiptirler. Bu dirençler, kondansatörlerin ve kontaktörün hem mekanik hem de elektriksel ömrünü uzatarak sistemin daha kararlı çalışmasını sağlar ve şebekede oluşabilecek gerilim düşümleri ve harmonik bozulmaları azaltır.

Bu özel model, 3 kutuplu yapısıyla trifaze (üç fazlı) sistemlerde kullanılmak üzere tasarlanmıştır ve 7.5 kVAR (kilovar) gücündeki kondansatör bankalarını güvenle anahtarlama kapasitesine sahiptir. Üzerindeki 1NA (Normalde Açık) ve 1NK (Normalde Kapalı) yardımcı kontaklar, otomasyon ve kontrol sistemleriyle kolay entegrasyon imkanları sunar. Bu kontaklar, kondansatörün anahtarlama durumu hakkında bilgi sağlamak veya diğer kontrol elemanlarını tetiklemek için kullanılabilir.

Chint'in CJ19 serisi, sağlam yapısı ve yüksek güvenilirliği ile enerji kalitesini artırmak, elektrik faturalarındaki reaktif güç bedellerini düşürmek ve elektrik sistemlerinin genel verimliliğini optimize etmek isteyen işletmeler ve tesisler için uygun bir çözümdür. Kompakt tasarımı sayesinde pano içinde yerden tasarruf sağlar ve standart DIN rayına veya vida ile kolayca monte edilebilir.

Başlıca Özellikleri:

• Kapasite: 7.5 kVAR (nominal kondansatör gücü, genellikle 400V sistem için)
• Kutup Sayısı: 3 Kutuplu (Trifaze uygulamalar için)
• Ön Şarj Dirençleri: Kondansatörlerin devreye alınması anındaki yüksek ani akımları (inrush current) bastırarak, kontaktör ve kondansatör ömrünü önemli ölçüde uzatır.
• Yardımcı Kontak: $1NA$ (Normalde Açık) + $1NK$ (Normalde Kapalı) yardımcı kontak, kontrol ve sinyalizasyon için.
• Dayanıklılık: Kondansatör anahtarlamanın zorlu şartlarına uygun, yüksek mekanik ve elektriksel ömür.
• Kompakt Tasarım: Pano içinde alan verimliliği sağlar.
• Montaj: Standart DIN rayına veya vidalı montaja uygun.
• Standartlar: IEC/EN 60947-4-1 standartlarına uygunluk.
• Çalışma Gerilimi: Bobin gerilimi, sisteme göre farklı seçeneklerde mevcuttur (ürün etiketinde belirtilir, örneğin 220V AC, 380V AC).

Kullanım Alanları:

• Reaktif Güç Kompanzasyon Panoları: Otomatik veya manuel kompanzasyon sistemlerinde ana anahtarlama elemanı olarak.
• Küçük ve Orta Ölçekli Endüstriyel Tesisler: Küçük motorlar, aydınlatma ve diğer endüktif yüklerin bulunduğu yerlerde güç faktörü düzeltme.
• Ticari Binalar ve Konutlar: Atölyeler, küçük ofisler, büyük konutlarda enerji verimliliğini artırma.
• Enerji Yönetim Sistemleri: Enerji kalitesini iyileştirme ve reaktif enerji maliyetlerini düşürme projeleri.
