CJ19 Serisi Erken Kapamalı Direnç Bloklu Endüstriyel Reaktif Güç Yönetim Ekosistemi (3 Ana Güç Kutbu Üzerinden 400V Standart Şebekeye Uygun 40 Kilovar Kompanzasyon Kapasitesi, Gövdeye Entegre 1NA ve 2NK Yardımcı Kontak Kombinasyonu, Ağır Şart Kondansatör Anahtarlama Rijitliği, Güçlü Pano Güvenliği Altyapısı)
CJ19 serisi endüstriyel kompanzasyon kontaktörü; fabrikaların ana dağıtım merkezlerinde yer alan otomatik kompanzasyon panolarında, merkezi güç faktörü düzeltme (gfpd) hücrelerinde ve reaktif güç kontrol rölesiyle yönetilen kondansatör kademelerinde, yüksek güçteki trifaze kondansatör bankalarını güvenle açıp kapatmak üzere özel olarak geliştirilmiş premium bir şalt komponentidir. Standart güç kontaktörlerinden farklı olarak, alçak gerilim kompanzasyon sistemlerine özel tasarlanan bu cihaz, 380V - 415V endüstriyel şebeke düzeneğinde 40 Kilovar (40 kVAr) nominal kondansatör gücünü tek başına kararlılıkla anahtarlama kabiliyetine sahiptir.
Bu özel kontaktörü kompanzasyon projebilirinde zorunlu ve öncelikli kılan temel mühendislik üstünlüğü, gövde üzerinde yer alan erken kapamalı yardımcı kontaklar ve telli deşarj direnç bloğu altyapısıdır. Kondansatörler boş durumdayken devreye alındıkları ilk mikrosaniyelerde, nominal akımlarının 100 ila 200 katına kadar çıkabilen devasa ani darbe (demeraj) akımları üretirler. CJ19 serisi, bobin enerjilendiği anda mekanik olarak ana güç kontaklardan önce kapanan harici direnç bloğu sayesinde, bu yıkıcı demeraj akımını kendi dirençleri üzerinde pürüzsüzce sönümler. Sönümleme işleminin ardından milisaniyeler içinde ana güç kontakları kapanır ve direnç bloğunu devre dışı bırakarak akımın doğrudan gümüş alaşımlı ana terminaller üzerinden akmasını sağlar. Bu teknoloji; şebekede gerilim dalgalanması oluşmasını engeller, güç kondansatörlerinin patlama riskini minimize ederek ömrünü uzatır ve kontaktör ana kontaklarının demeraj arkı nedeniyle birbirine yapışmasını (kaynaklanmasını) kesin olarak önler. Gövde üzerine entegre edilmiş 1 Normalde Açık (1NA) ve 2 Normalde Kapalı (2NK) zengin yardımcı kontak seti; kademe durum geri bildirimlerini PLC sistemlerine aktarmanıza, pano kapağı ikaz lambalarını sürmenize veya fanlı soğutma düzeneklerini lojik olarak kilitlemenize olanak tanır. Yüksek ısı direncine ve akım arkı sönümleme rijitliğine sahip gövde mimarisiyle CJ19 40 kVAr kontaktör, küresel endüstriyel normlarla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kompanzasyon Karakteri: CJ19 Serisi Kondansatör Anahtarlama Kontaktörü.
Üstün Kademe Gücü: Standart 380V - 400V trifaze endüstriyel şebekelerde 40 Kilovar (40 kVAr) nominal güçteki kondansatör gruplarını doğrudan kumanda etme yeteneği.
Akım Sönümleme Altyapısı: Ana kontaklardan önce devreye girerek demeraj akım darbesini absorbe eden erken kapamalı tel direnç bloğu mekanizması.
Entegre Zengin Yardımcı Kontak: Harici bir aksesuar maliyeti oluşturmadan pano içi lojik devreleri ve durum sinyallerini yöneten gövdeye dahili 1NA + 2NK sinyalizasyon kutupları.
Mekanik ve Elektriksel Ömür: Yoğun devreye girme-çıkma döngülerine sahip reaktif panolarda, aşınmayı azaltan gümüş alaşımlı kontak yapısı sayesinde maksimum işletme ömrü.
Kullanım Alanları ve İşletme Avantajları
Kondansatör ve Pano Sağlığı: İlk kalkış anındaki tepe akımlarını direnç bloğuyla kırarak kondansatörlerin delinmesini, pano içi sigortaların gereksiz yere atmasını ve şalt elemanlarının termal deformasyonunu engeller.
Maliyet ve Alan Tasarrufu: Gövdesinde hem direnç bloklarını hem de 1NA+2NK yardımcı kontak setini bir arada barındırması sayesinde, ekstra modül montaj işçiliğini ve harici donanım bütçesini tamamen yok eder.
Süreklilik ve Güvenilirlik: Ağır endüstriyel yüklerin (kaynak makineleri, motorlar vb.) ani devreye girip çıktığı reaktif panolarda, yüksek anahtarlama kararlılığı sergileyerek işletme duruşlarının önüne geçer.
| Kritik Operasyonel Kriter | CJ19 Serisi 40 kVAr Kompanzasyon Kontaktörü | Standart Endüstriyel Güç Kontaktörleri | Sağladığı Kritik Pano Avantajı |
| Yük ve Akım Kapasitesi | Tam Uyumlu Özel Direnç Bloklu Tasarım | Reaktif Devrelere Uygun Olmayan Standart Yapı | İlk devreye girme anındaki devasa darbe akımlarını sönümleyerek sistemin patlamasını engeller. |
| Demeraj Sönümleme Yeteneği | Erken Kapamalı Kontak ve Akım Kırıcı Dirençler | Doğrudan Hat Bağlantısı (Sönümleme Yok) | Kondansatör ömrünü uzatır, ana kontakların ark ısı ısı nedeniyle birbirine kaynaklanma riskini sıfırlar. |
| Dahili Yardımcı Kontak Seti (Gövdeye Entegre) | 1NA + 2NK Zengin Kombinasyon | Genellikle Sadece 1NA veya Sadece 1NK Kutup | Ekstra yardımcı kontak bloğu bütçesi harcamadan PLC geri bildirimi, alarm ve soğutma fanı kilitlemesini tek modülde çözer. |
| Terminal Koruma Bariyeri | Yüksek Yalıtımlı Kapalı Hücre Odası | Standart Açık Klemens Yapısı | Pano içi toza, neme ve montaj esnasındaki el temaslarına karşı maksimum elektriksel güvenlik sağlar. |

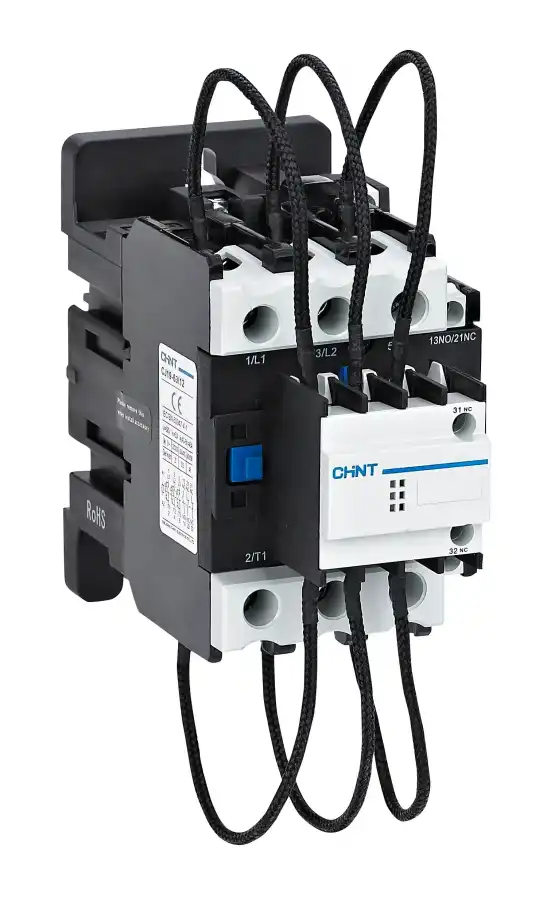

Soru 1: 40 kVAr gücündeki bu kompanzasyon kontaktöründe standart bir güç kontaktöründen farklı olarak neden üst kısımda telli dirençler bulunur?
Cevap: Kondansatörler boş durumdayken şebekeye ilk bağlandıkları mikro saniyelerde kısa devre gibi davranırlar ve çok yüksek frekanslı, devasa bir demeraj akımı çekerler. Eğer bu kademeyi standart bir güç kontaktörü ile açıp kapatmaya çalışırsanız, bu akım kontakların saniyeler içinde erimesine ve birbirine yapışmasına neden olur. CJ19 serisinin üzerindeki bu telli dirençler, ana kontaklardan milisaniyeler önce kapanan özel bir mekanizmaya bağlıdır. Akım ilk olarak bu emniyetli dirençlerin üzerinden geçerek yumuşatılır (demeraj akımı kırılır), hemen ardından ana güç kontakları kapanarak akımı üzerine alır. Bu mimari, kompanzasyon panosunun yangın güvenlik standardını koruyan en kritik unsurdur.
Soru 2: Cihaz üzerinde entegre bulunan 1NA + 2NK yardımcı kontak seti panoda hangi lojik şemalarla kablolanmalıdır?
Cevap: Reaktif güç kontrol rölesinden gelen tetikleme sinyaliyle kontaktör çektiğinde, 1NA (Normalde Açık) kontak kapanarak otomasyon hattına veya PLC girişine "Bu kademe sorunsuz devrede" verisini uçurur. Gövdede yer alan 2NK (Normalde Kapalı) kontaklar ise kompanzasyon panolarının ömrü için çok kritik görev yapar. Kondansatörler devreye girip çıktıkça ısı üretirler. Bu NK kontaklardan biri, kademe devredeyken (kontaktör çekiliyken kontak açık devre olur) pano içi soğutma fanı hatlarını tetiklemek veya o kademe devredeyken devre dışı kalması gereken zıt bir güvenlik lojiğini dononımsal olarak kilitlemek (elektriksel kilit) için emniyet zinciri olarak projelendirilir.
Soru 3: 40 kVAr gücündeki bu kompanzasyon kontaktörünün kablo montajında nelere dikkat edilmelidir?
Cevap: Kompanzasyon panoları, harmoniklerin ve sürekli akım geçişlerinin yoğun olduğu, ısı üretiminin yüksek gerçekleştiği alanlardır. Cihazın ana güç klemenslerine yapılacak kablo bağlantılarında kesinlikle akım değerine uygun kesitte bakır iletken kullanılmalı ve kablo uçları uygun pabuç/yüksük ile preslenmelidir. Vidalar tam sıkılmalıdır. Gevşek bırakılan klemens vidaları, yüksek geçiş direnci nedeniyle lokal ısınma üreterek kontaktörün plastik gövdesinin erimesine, direnç bloklarının erken bozulmasına ve fazlar arası kısa devre facialarına yol açabilir.
Soru 4: Zamanla kontaktörün üzerindeki deşarj dirençlerinin kopması veya deforme olması durumunda cihaz kullanılmaya devam edebilir mi?
Cevap: Kesinlikle hayır. Eğer periyodik bakım veya gözle kontrol esnasında üst kısımdaki erken kapamalı kontak mekanizmasının tırnaklarında kırılma, tellerde kopma veya kömürleşme tespit edilirse, direnç bloğu işlevini kaybetmiş demektir. Bu durumda kontaktör çekmeye devam etse bile her devreye giriş anında demeraj akımı doğrudan ana kontaklara vuracaktır. Bu durum çok kısa bir süre içinde ana güç kontaklarının yapışmasıyla ve kondansatörün aşırı akıma maruz kalarak şişip patlamasıyla sonuçlanır. Direnç bloğu hasar gören cihaz periyodik bakımda derhal yenisiyle değiştirilmelidir.
Soru 5: Harmonikli sahalarda 40 kVAr kondansatör anahtarken kontaktör seçiminde nelere dikkat edilmelidir?
Cevap: Eğer tesiste hız kontrol cihazları (VFD), ark ocakları, yoğun kaynak makineleri veya UPS üniteleri gibi harmonik üreten yükler fazlaysa, kondansatörlerin empedansı düşer ve üzerlerinden normalin çok üzerinde akım akmaya başlar. Harmonik filtre reaktörü (de-tuned filtre) kullanılan panolarda kontaktör seçimi yapılırken kondansatörün nominal gücü ile birlikte reaktörün oluşturacağı ek termal yük de hesaba katılmalıdır. Harmonikli sahalarda 40 kVAr net kondansatör gücünü anahtarlamak için sistem güvencesi adına CJ19 serisinin cıvata torkları daha sık kontrol edilmeli ve fider sigortaları harmonik akım katsayılarına (%30-%35 fazlası) uygun projelendirilmelidir.
