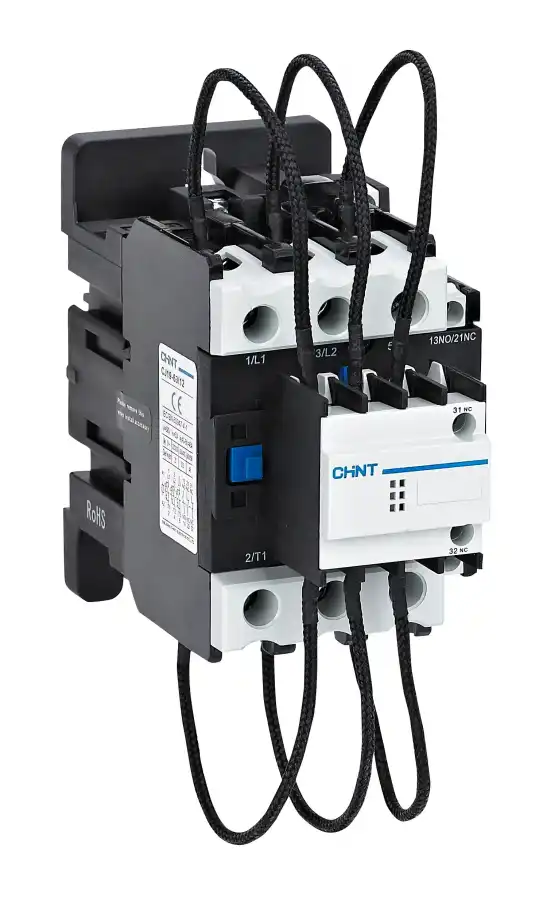

CJ 19 SERİSİ 3 KUTUPLU 30KVAR 1NA+2NK KOMPANZASYON KONTAKTÖRÜ

Chint CJ19 Serisi Kompanzasyon Kontaktörleri, endüstriyel ve ticari tesislerdeki reaktif güç kompanzasyon panolarının temel bileşenidir. Bu kontaktörler, özellikle kondansatör bankalarını devreye almak ve devreden çıkarmak için tasarlanmıştır. Standart kontaktörlerden ayıran en önemli özellik, kondansatörlerin ilk bağlandığı anda oluşan yüksek ani akımları (inrush current) sınırlayan entegre ön şarj (limiting) dirençlerine sahip olmalarıdır. Bu dirençler sayesinde, kondansatörlerin ve kontaktörün ömrü uzatılır, ayrıca elektrik şebekesinde meydana gelebilecek gerilim düşmeleri ve harmonik bozulmalar minimize edilir.

Bu özel model, 3 kutuplu yapısıyla trifaze (üç fazlı) sistemlerde kullanılmak üzere tasarlanmıştır ve 30 kVAR (kilovar) gücündeki kondansatör bankalarını güvenli ve verimli bir şekilde anahtarlayabilir. Üzerindeki 1NA (Normalde Açık) ve 2NK (Normalde Kapalı) yardımcı kontaklar, otomasyon ve kontrol sistemleriyle geniş entegrasyon imkanları sunar. Bu kontaklar, kondansatörün anahtarlama durumu hakkında detaylı bilgi sağlamak, alarm sistemlerini tetiklemek veya diğer kontrol elemanlarını yönlendirmek için kullanılabilir.

Chint'in CJ19 serisi, zorlu endüstriyel koşullara dayanıklı, yüksek mekanik ve elektriksel ömre sahip sağlam bir yapıya sahiptir. Enerji kalitesini iyileştirme, elektrik faturalarındaki reaktif güç bedellerini düşürme ve sistem kararlılığını artırma konularında güvenilir bir çözüm sunar. Kompakt tasarımı sayesinde pano içinde yerden tasarruf sağlar ve standart DIN rayına veya vida ile kolayca monte edilebilir.

Başlıca Özellikleri:

• Kapasite: 30 kVAR (nominal kondansatör gücü, genellikle 400V sistem için)
• Kutup Sayısı: 3 Kutuplu (Trifaze uygulamalar için)
• Ön Şarj Dirençleri: Kondansatörlerin devreye alınması anındaki yüksek ani akımları (inrush current) bastırarak, kontaktör ve kondansatör ömrünü önemli ölçüde uzatır.
• Yardımcı Kontak: $1NA$ (Normalde Açık) + $2NK$ (Normalde Kapalı) yardımcı kontak, gelişmiş kontrol ve sinyalizasyon için.
• Dayanıklılık: Kondansatör anahtarlamanın zorlu şartlarına uygun, yüksek mekanik ve elektriksel ömür.
• Kompakt Tasarım: Pano içinde alan verimliliği sağlar.
• Montaj: Standart DIN rayına veya vidalı montaja uygun.
• Standartlar: IEC/EN 60947-4-1 standartlarına uygunluk.
• Çalışma Gerilimi: Bobin gerilimi, sisteme göre farklı seçeneklerde mevcuttur (ürün etiketinde belirtilir, örneğin 220V AC, 380V AC).

Kullanım Alanları:

• Reaktif Güç Kompanzasyon Panoları: Otomatik veya manuel kompanzasyon sistemlerinde ana anahtarlama elemanı olarak.
• Endüstriyel Tesisler: Fabrikalar, üretim hatları, büyük motorların ve trafoların bulunduğu yerlerde güç faktörü düzeltme.
• Ticari Binalar: Ofis kompleksleri, alışveriş merkezleri, hastaneler gibi büyük ticari yapılarda enerji verimliliğini artırma.
• Enerji Yönetim Sistemleri: Şebeke kalitesini iyileştirme ve reaktif enerji maliyetlerini düşürme projeleri.
