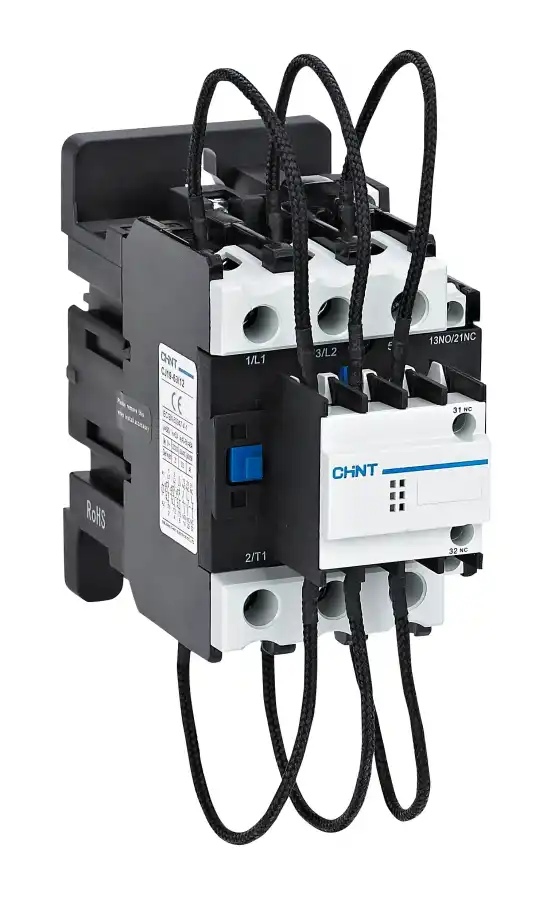

CJ 19 SERİSİ 3 KUTUPLU 25KVAR 1NA+2NK KOMPANZASYON KONTAKTÖRÜ

Chint CJ19 Serisi Kompanzasyon Kontaktörleri, reaktif güç kompanzasyon panolarında kondansatör bankalarını güvenli bir şekilde devreye almak ve devreden çıkarmak için tasarlanmış özel kontaktörlerdir. Standart kontaktörlerden temel farkı, kondansatörlerin ilk devreye alındığında meydana gelen yüksek ani akımları (inrush current) sınırlamak için entegre ön şarj (limiting) dirençlerine sahip olmalarıdır. Bu dirençler, kondansatörün yavaşça şarj olmasını sağlayarak hem kondansatörün hem de kontaktörün ömrünü uzatır, ayrıca elektrik şebekesinde oluşabilecek gerilim dalgalanmalarını ve harmonik bozulmaları azaltır.

Bu özel model, 3 kutuplu yapısıyla trifaze (üç fazlı) sistemlerde kullanılmak üzere tasarlanmıştır ve 25 kVAR (kilovar) gücündeki kondansatör bankalarını güvenli ve verimli bir şekilde anahtarlama kapasitesine sahiptir. Üzerindeki 1NA (Normalde Açık) ve 2NK (Normalde Kapalı) yardımcı kontaklar, otomasyon ve kontrol sistemleriyle geniş entegrasyon imkanları sunar. Bu kontaklar, kondansatörün anahtarlama durumu hakkında detaylı bilgi sağlamak veya diğer kontrol elemanlarını tetiklemek için kullanılabilir.

Chint'in CJ19 serisi, zorlu endüstriyel koşullara dayanıklı, yüksek mekanik ve elektriksel ömre sahip sağlam bir yapıya sahiptir. Enerji kalitesini iyileştirme, elektrik faturalarındaki reaktif güç bedellerini düşürme ve sistem kararlılığını artırma konularında güvenilir bir çözüm sunar. Kompakt tasarımı sayesinde pano içinde yerden tasarruf sağlar ve standart DIN rayına veya vida ile kolayca monte edilebilir.

Başlıca Özellikleri:

• Kapasite: 25 kVAR (nominal kondansatör gücü, genellikle 400V sistem için)
• Kutup Sayısı: 3 Kutuplu (Trifaze uygulamalar için)
• Ön Şarj Dirençleri: Kondansatörlerin devreye alınması anındaki yüksek ani akımları (inrush current) bastırarak, kontaktör ve kondansatör ömrünü önemli ölçüde uzatır.
• Yardımcı Kontak: 1NA (Normalde Açık) + 2NK (Normalde Kapalı) yardımcı kontak, gelişmiş kontrol ve sinyalizasyon için.
• Dayanıklılık: Kondansatör anahtarlamanın zorlu şartlarına uygun, yüksek mekanik ve elektriksel ömür.
• Kompakt Tasarım: Pano içinde alan verimliliği sağlar.
• Montaj: Standart DIN rayına veya vidalı montaja uygun.
• Standartlar: IEC/EN 60947-4-1 standartlarına uygunluk.
• Çalışma Gerilimi: Bobin gerilimi, sisteme göre farklı seçeneklerde mevcuttur (ürün etiketinde belirtilir, örneğin 220V AC, 380V AC).

Kullanım Alanları:

• Reaktif Güç Kompanzasyon Panoları: Otomatik veya manuel kompanzasyon sistemlerinde ana anahtarlama elemanı olarak.
• Endüstriyel Tesisler: Büyük motorlar, trafolar ve diğer endüktif yüklerin bulunduğu işletmelerde güç faktörü düzeltme.
• Ticari Binalar: Ofis kompleksleri, alışveriş merkezleri, hastaneler gibi büyük ticari yapılarda enerji verimliliğini artırma.
• Enerji Yönetim Sistemleri: Şebeke kalitesini iyileştirme ve reaktif enerji maliyetlerini düşürme projeleri.
