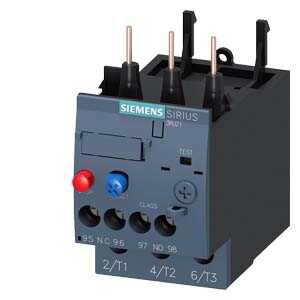

RU21 Serisi Kompakt S0 Boy Ayarlanabilir Termik Aşırı Yük Rölesi (9 - 12.5 Amper / 1 Normalde Açık + 1 Normalde Kapalı Yardımcı Kontak / Kontaktör Altı Direkt Montaj)
RU21 Serisi Termik Aşırı Yük Rölesi, endüstriyel tesislerde, makine imalat bantlarında ve otomasyon panolarında yer alan 3 fazlı veya tek fazlı asenkron motorları mekanik sıkışmalara, faz kayıplarına ve aşırı yüklenmelere karşı korumak için tasarlanmış birinci sınıf bir elektromekanik koruma cihazıdır. Elektrik motorları zorlandıklarında şebekeden nominal değerlerinin çok üzerinde akım çekerler. Eğer bu durum hızlıca kesilmezse motor sargıları aşırı ısınarak kavrulur ve işletmeler için binlerce liralık motor sarım/değişim maliyetleri doğar. RU21 termik röle, içindeki hassas bimetal teknolojisiyle bu ısınmayı simüle eder ve motor yanmadan saniyeler önce kontaktörü devreden çıkararak sistemi emniyete alır.
Cihazın 9 ile 12.5 Amper arasındaki geniş ve hassas ayar potansiyometresi, motora özel milimetrik koruma sınırı belirlemenize olanak tanır. Sahip olduğu S0 (Kompakt Boy) kasa mimarisi sayesinde, endüstri standartlarındaki S0 boy kontaktörlerin altına harici bir kablolama veya montaj aparatı gerektirmeden doğrudan takılır. Üzerinde yer alan bağımsız 1NO (Normalde Açık) ve 1NC (Normalde Kapalı) yardımcı kontak blokları, aynı anda hem motorun gücünü kesmenizi hem de otomasyon sistemine (PLC, SCADA veya ikaz lambası) arıza bilgisi göndermenizi sağlayarak kusursuz bir otomasyon senaryosu kurmanıza yardımcı olur.
Öne Çıkan Teknik Özellikler
Model Serisi: RU21 (Endüstriyel Motor Koruma Serisi)
Termik Ayar Sahası: 9.0 A - 12.5 A (Motor etiket akımına göre potansiyometre ile hassas kalibrasyon)
Gövde Büyüklüğü: S0 Boy (Kompakt ve dar panolara tam uyumlu mimari)
Yardımcı Kontak Yapısı: 1 NO (Normalde Açık - Sinyal/Alarm için) + 1 NC (Normalde Kapalı - Bobin kesmek için)
Koruma Fonksiyonu: Aşırı yük, uzun süreli demeraj ve faz asimetrisi (faz kaybı) koruması
Montaj Tipi: İlgili kontaktör altına direkt pin geçmeli montaj (Panoda yer tasarrufu)
Reset Fonksiyonu: Arıza sonrası ön panelden Manuel (Elle) veya Otomatik reset seçeneği
Kullanım Alanları ve Avantajları
4 kW ve 5.5 kW Motorların Kesin Koruması: Endüstride en çok tercih edilen konveyör, pompa, fan ve kompresör motorlarında aşırı akım kaynaklı stator sargı yanmalarını kesin olarak engeller.
Akıllı Arıza Bildirimi: Pano kapağına gidecek arıza lambası veya merkezi SCADA sistemine gidecek alarm sinyalleri için cihaz üzerindeki NO kontağı kusursuz bir bilgi akışı sağlar. Arıza arama süresini sıfıra indirir.
İşçilik ve Alan Tasarrufu: S0 boyutu ve kontaktör altı direkt geçmeli yapısı sayesinde pano imalatçısını kablo köprüleme derdinden kurtarır, dar makine panolarında hacimsel ferahlık yaratır.
Test ve Stop Butonları: Ön yüzünde yer alan test butonu ile periyodik bakımlarda rölenin açtırma mekanizmasının sıhhati manuel olarak kontrol edilebilir, STOP butonu ile acil durumlarda kontrol devresi kesilebilir.
Teknik Karşılaştırma Tablosu: Termik Röleli Koruma vs Sadece Sigortalı Koruma
| Kritik Operasyonel Kriter | RU21 Termik Röle + Kontaktör (Bu Sistem) | Sadece Otomatik Sigorta İle Koruma | Sağladığı Endüstriyel Pano Avantajı |
| Aşırı Yük Hassasiyeti | Milimetrik Ayarlanabilir (Örn: 10.3 Amper) | Sabittir (Örn: Sadece 16A'de açar) | Motor tam sınırda zorlandığında sigorta hissetmezken, termik röle durumu fark edip motoru yanmaktan kurtarır. |
| Arıza Sinyali ve Haberleşme | 1NO+1NC Sinyal Kontağı İçerir | Sinyal gönderme yeteneği yoktur | PLC'ye veya operatöre "Motor Zorlandı" alarmı göndererek otomasyon sürekliliğini sağlar. |
| Reset ve Yeniden Başlatma | Motor soğuyana kadar bekler, manuel/oto resetlenir | Hemen kaldırılabilir (Motor sıcakken tekrar yanma riski) | Motor sargılarının soğuması için fiziksel zaman tanıyarak arıza üstüne arıza binmesini engeller. |
| Otomasyon Entegrasyonu | Kontaktör ile birlikte uzaktan kumandaya tam uyumludur | Sadece manuel olarak panodan açılıp kapatılır | Modern makine hatlarında SCADA ve uzaktan kumanda (HMI) senaryolarına mükemmel adapte olur. |
Sıkça Sorulan Sorular
Termik rölenin üzerindeki ayar vidasını (9-12.5A) hangi değere ayarlamalıyım?
Termik rölenin ayar potansiyometresi, koruyacağı motorun etiketinde yazan "Nominal Çalışma Akımı (In)" değerine tam olarak ayarlanmalıdır. Örneğin motor etiketinde 10.5A yazıyorsa, vidayı tam 10.5 çizgisine getirmelisiniz. Röleyi gereksiz yere en üst sınır olan 12.5A'e dayamak, motor 11-12 Amperlerde zorlandığında rölenin tepki vermemesine ve motorun yanmasına sebep olabilir.
Bu cihaz tek başına motoru kısa devrelere karşı korur mu?
Hayır. Termik röleler (Overload Relays) "aşırı yük ve zorlanma" koruması yaparlar. Motor içinde veya kablolarda oluşacak anlık bir faz-faz kısa devresini kesme yetenekleri (ve kesme kapasiteleri) yoktur. Bu nedenle devrenin en başında, sistemi kısa devreye karşı koruyacak nominal akıma uygun bir Motor Koruma Şalteri (MKŞ) veya sigorta bulunması zorunludur. Termik röle kontaktörün altına takılarak "Gecikmeli Termal Koruma" görevini üstlenir.
Manuel (H) ve Otomatik (A) reset modları arasındaki fark nedir?
Cihaz üzerinde arıza sonrası sıfırlama için bir seçim butonu bulunur. Manuel (El - H) modunda, termik attığında sistem durur ve arızayı gideren bir operatör gelip röle üzerindeki mavi reset tuşuna basana kadar sistem yeniden çalışmaz (iş güvenliği için en çok tavsiye edilen moddur). Otomatik (A) modda ise röle içindeki bimetaller soğuduğunda cihaz kendi kendine resetlenir ve sistemdeki start komutu hala aktifse motor aniden tekrar çalışmaya başlar (sadece ulaşılması zor fan veya dalgıç pompa panolarında kullanılır).
