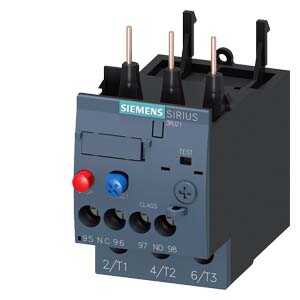

Siemens SIRIUS 3RU21 Serisi Kompakt S0 Boy Ayarlanabilir Termik Aşırı Yük Rölesi (7.0 - 10.0 Amper / Faz Kaybı Hassasiyetli / 1 Normalde Açık + 1 Normalde Kapalı Kontak / Kontaktör Altı Direkt Montaj)
Siemens 3RU21 Serisi Termik Aşırı Yük Rölesi, endüstriyel tesislerde, konveyör bantlarında, havalandırma fanlarında ve pompa istasyonlarında yer alan 3 fazlı asenkron motorları aşırı yüklenmelere ve tehlikeli faz asimetrilerine karşı korumak için tasarlanmış birinci sınıf bir elektromekanik koruma cihazıdır. Elektrik motorları mekanik bir sıkışma yaşadıklarında veya nominal kapasitelerinin üzerinde zorlandıklarında şebekeden yüksek akım çekerler. Bu durum hızlıca kesilmezse motor sargılarının izolasyonu erir ve motor yanar. Siemens 3RU21 termik röle, kalbinde yatan üstün Alman bimetal teknolojisiyle bu termal ısınmayı simüle eder ve motor kritik sıcaklığa ulaşmadan saniyeler önce kontaktörün enerjisini keserek işletmeleri binlerce liralık motor sarım/değişim maliyetinden kurtarır.
Cihazın 7.0 ile 10.0 Amper arasındaki hassas ayar potansiyometresi, 3 kW ve 4 kW gücündeki endüstriyel motorlara milimetrik olarak kalibre edilmesini sağlar. Sahip olduğu S0 (Kompakt Boy) kasa mimarisi sayesinde, endüstri standartlarındaki Siemens S0 boy kontaktörlerin altına harici bir kablolama gerektirmeden doğrudan entegre olur. Üzerinde standart olarak yer alan bağımsız 1NO (Normalde Açık) ve 1NC (Normalde Kapalı) yardımcı kontak blokları, sistemin beynidir; arıza anında 95-96 (NC) nolu kontaklar açılarak motoru durdururken, 97-98 (NO) nolu kontaklar kapanarak PLC ünitesine veya pano kapağındaki kırmızı ikaz lambasına arıza sinyali gönderir.
Öne Çıkan Teknik Özellikler
Model Serisi: 3RU21 (Siemens SIRIUS Yeni Jenerasyon Motor Koruma)
Termik Ayar Sahası: 7.0 A - 10.0 A (Motor etiket akımına göre potansiyometre ile sahada kalibrasyon)
Gövde Büyüklüğü: S0 Boy (Dar makine panolarına ve MCC bloklarına tam uyumlu mimari)
Yardımcı Kontak Yapısı: 1 NO (Normalde Açık - PLC/Alarm için) + 1 NC (Normalde Kapalı - Bobin enerjisini kesmek için)
Koruma Sınıfı: CLASS 10 (Standart motor kalkışları için optimize edilmiş güvenilir açma sınıfı)
Ekstra Koruma Fonksiyonu: Faz kaybı hassasiyeti (Motorun iki faza kalması durumunda hızlandırılmış açma)
Montaj Tipi: Uyumlu kontaktör altına pin geçmeli direkt montaj
Kullanım Alanları ve Avantajları
4 kW Motorların Kapsamlı Koruması: Endüstride en çok tercih edilen paketleme makineleri, dalgıç pompalar, kompresörler ve fan motorlarında aşırı akım kaynaklı stator sargı yanmalarını kesin olarak engeller.
Akıllı Faz Asimetrisi Zırhı: Kontaktör platin yapışmalarında veya şebeke faz gitmelerinde motorun iki faza kalıp yanmasını beklemez, dengesizliği anında fark edip sistemi korumaya alır.
İşçilik ve Pano Alanı Tasarrufu: S0 boyutu sayesinde kontaktörle bütünleşik bir blok oluşturur. Pano atölyesindeki bara ve kablo köprüleme işçiliğini sıfırlar, pano içi ısınmayı düşürür.
Test ve Reset Donanımı: Ön yüzünde yer alan test butonu ile rölenin fırlatma mekanizması sahada test edilebilir. Ayrıca manuel ve otomatik (Manual/Auto) reset seçicisi ile tesisin iş güvenliği senaryosuna (İSG) göre motorun yeniden başlama koşulları ayarlanabilir.
Teknik Karşılaştırma Tablosu: Termik Röleli Koruma vs Sadece Sigortalı Koruma
| Kritik Operasyonel Kriter | Siemens 3RU21 Termik Röle (Bu Ürün) | Sadece Otomatik Sigorta İle Koruma | Sağladığı Kritik Endüstriyel Avantaj |
| Aşırı Yük Hassasiyeti | Milimetrik Ayarlanabilir (Örn: 8.5 Amper) | Sabittir (Örn: Sadece 10A veya 16A'de açar) | Motor tam sınırda (Örn: 9 Amperde) zorlandığında sigorta hissetmezken, termik röle tehlikeyi fark edip motoru kurtarır. |
| Faz Kaybı Koruması | Var (Asimetrik bimetal ile anında algılar) | Yok (Fazın biri kopsa dahi algılayamaz) | İki faza kalarak şebekeden dengesiz güç çeken motorun saniyeler içinde yanmasını kesin olarak önler. |
| Arıza Sinyali ve SCADA Uyumu | 1NO+1NC Sinyal Kontağı İçerir | Sinyal gönderme yeteneği yoktur | Arıza anında otomasyon sistemine (PLC) anlık bilgi akışı sağlayarak karanlıkta arıza arama çilesini bitirir. |
| Reset ve Soğuma Süresi | Motor sargıları soğuyana kadar bekler | Hemen kaldırılabilir (Yanma riski yaratır) | Motora fiziksel soğuma payı bırakarak, arıza anında art arda çalıştırılıp tamamen kavrulmasını engeller. |
Sıkça Sorulan Sorular
Termik rölenin üzerindeki ayar vidasını (7-10A) tam olarak hangi değere ayarlamalıyım?
Termik rölenin ayar vidası her zaman koruyacağı motorun gövde etiketinde yazan "Nominal Çalışma Akımı (In)" değerine ayarlanmalıdır. Örneğin motor etiketinde 8.2A yazıyorsa, vidayı tam 8.2 konumuna getirmelisiniz. Röleyi "motor rahat çalışsın, şalter atmasın" mantığıyla en üst sınır olan 10A'e dayamak, pano ustalarının yaptığı en büyük hatadır ve motorun zorlanma anında rölenin açma yapmayarak motorun yanmasına sebep olur.
Bu cihazı kontaktör olmadan tek başına panoya takabilir miyim?
Hayır. Termik rölelerin içinden ana güç akımı geçmesine rağmen, devreyi kendi başlarına kesecek bir anahtar mekanizmaları yoktur (sadece yardımcı kontaklarını konum değiştirirler). Motoru durdurma işlemini "Kontaktörün bobin enerjisini keserek" yaparlar. Ayrıca cihazın pinleri doğrudan bir kontaktörün altına saplanmak üzere tasarlanmıştır. Eğer kontaktörden bağımsız, raya tek başına monte etmek isterseniz Siemens'in "bağımsız montaj mesnedi" (stand-alone installation support) aparatını haricen almanız gerekir.
Mavi Reset tuşundaki "H" (Manual) ve "A" (Auto) modları ne işe yarar?
Motor zorlanıp termik attığında sistemi yeniden devreye alma yöntemini belirler. "H" (Hand/Manual) modunda, arıza giderildikten sonra bir teknisyenin panoya gidip mavi tuşa el ile basması gerekir. İş güvenliği (İSG) açısından en çok tavsiye edilen moddur. "A" (Auto) modunda ise, röle içindeki bimetaller soğuduğu an cihaz kendi kendini resetler. Eğer start butonu takılı kaldıysa motor aniden çalışmaya başlar, bu da makine başında çalışan operatörler için hayati tehlike yaratabilir.
