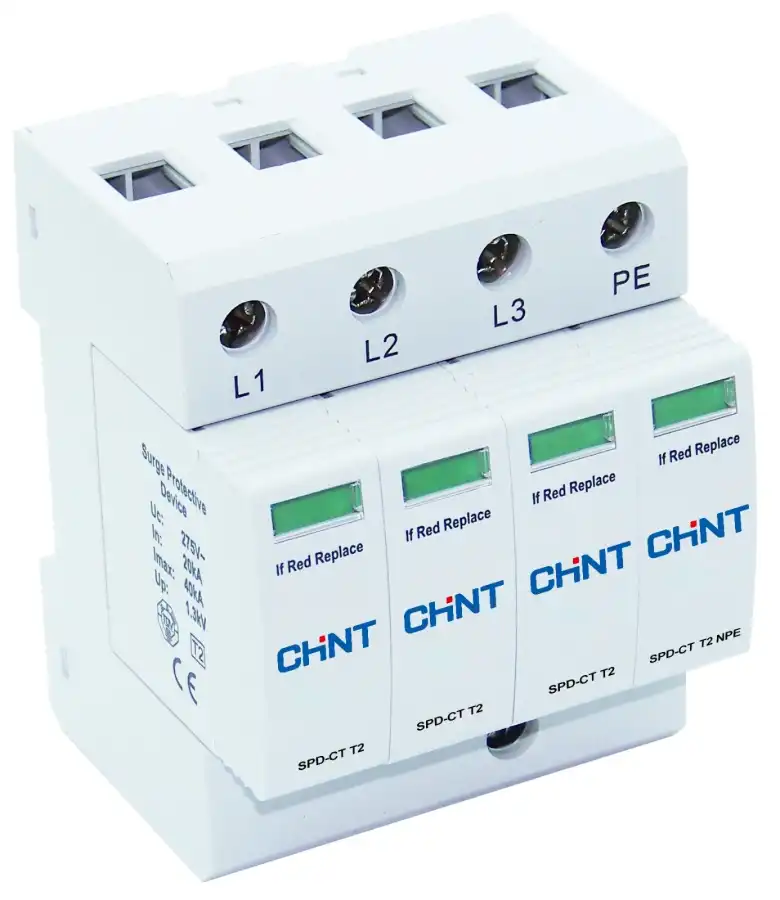

Chint SPD-CT Trifaze Hibrit Yıldırım ve Aşırı Gerilim Koruma Ekosistemi (Tip 1 + Tip 2 / Sınıf B+C Kombine Koruma Karakteristiği, 3P+N Üç Fazlı Dağıtım Hattı, 385V Yüksek Maksimum Sürekli Çalışma Gerilimi, Yıldırım ve Transient Şok Sönümleme Lojiği, Kompakt Endüstriyel Ana Giriş Pano Tasarımı, Ürün Kodu: 500957, Tedarikçi Kodu: 46.10.500957, Chint Küresel AG Tam Koruma Güvencesi)
Chint SPD-CT Serisi Tip 1+Tip 2 385V 3P+N alçak gerilim parafudru (SPD); büyük endüstriyel tesislerde, fabrikaların ana giriş panolarında, paratoner barındıran ticari komplekslerde ve hassas otomasyon altyapılarının beslendiği üç fazlı hatlarda, doğrudan yıldırım darbelerini, şebeke kaynaklı ani aşırı gerilim piklerini (transient surge) ve endüstriyel anahtarlama şoklarını tek bir gövdede sönümlemek üzere geliştirilmiş ağır hizmet tipi kombine bir aşırı gerilim koruma komponentidir. 3 Faz ve 1 Nötr (3P+N) hattını sürekli denetleyen cihaz, mikrosaniyelerin bile altında devreye girerek yıkıcı enerji dalgalarını pürüzsüzce toprak hattına deşarj eder.
Bu parafudru projelerde hem dış yıldırım hem iç şebeke koruması için mükemmel bir tercih kılan temel üstünlüğü, Tip 1 + Tip 2 (Sınıf B+C) hibrit koruma mimarisidir. Fabrika ana panolarına takılarak, dışarıdan gelen kaba dalgaları (10/350 µs) durdururken aynı zamanda içerideki hassas endüstriyel kartların, CNC tezgahlarının ve PLC ünitelerinin hissedeceği gerilim seviyesini koruma seviyesi (Up) sınırları içinde tutarak filtreler. 385V yüksek maksimum sürekli çalışma gerilimi (Uc), endüstriyel bölgelerdeki agresif şebeke dalgalanmalarında ve kararsız voltaj koşullarında cihazın gövde rijitliğini korumasını sağlar. İç yapısındaki yüksek deşarj kapasiteli teknoloji sayesinde robotik sistemler, sürücü grupları, UPS üniteleri ve bilgi işlem sunucuları gibi bileşenlerin zarar görmesini engeller. Chint SPD-CT 3P+N, teknik döküman verileriyle, 500957 ürün kodu og 46.10.500957 tedarikçi kodu standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint SPD-CT Serisi Tip 1+Tip 2 Alçak Gerilim Parafudru (Ürün Kodu: 500957, Tedarikçi Kodu: 46.10.500957).
Faz ve Kutup Yapısı: 3 Faz + Nötr (3P+N) şebekeler için tam uyumlu, kompakt dört modüllü ray tipi kombine gövde tasarımı.
Koruma Sınıfı ve Gerilim: Tip 1 + Tip 2 (Sınıf B+C) entegre endüstriyel koruma, 385V yüksek sürekli işletme gerilimi (Uc) ile ağır sanayi şebeke salınımlarına karşı tam dayanım bandı.
Deşarj Yeteneği: Doğrudan yıldırım darbelerine (10/350 µs) ve şebeke/anahtarlama kaynaklı transient aşırı gerilim şoklarına (8/20 µs) karşı eşzamanlı yüksek deşarj performansı.
Görsel Durum Göstergesi: Kartuşlar üzerindeki dahili renkli indikatörler sayesinde her fazın koruma durumunu (Sağlam/Arızalı) pano kapağını açmadan net izleme imkanı.
Kullanım Alanları ve İşletme Avantajları
Çift Katmanlı Entegre Endüstriyel Savunma: Ayrı ayrı Tip 1 ve Tip 2 parafudr alma bütçesini teke indirir, ana pano içinde yapılması gereken koordinasyon bobini veya kablo mesafesi işçiliğini tamamen sıfırlar.
Sanayi Şebekelerine Tam Rijitlik: 385V seviyesindeki Uc sınırı, özellikle faz dengesizliği veya nötr kopması yaşanan sanayi bölgelerinde cihazın sahte devreye girip patlama riskini minimize eder.
Modüler Kartuş Tasarımı: Koruma ömrü bittiğinde veya devasa bir yıldırım darbesini sönümleyip görevini tamamladığında, kalın kesitli bağlantı kablolarını sökmeden sadece ilgili modüler kartuşu yenileyerek hızlı servis imkanı sunar.
| Kritik Operasyonel Kriter | Chint SPD-CT Tip 1+Tip 2 (500957) | Standart Tip 2 Parafudrlar | Sağladığı Kritik Pano Avantajı |
| Yıldırım Akımı Dayanımı | Mevcut (10/350 µs Doğrudan Darbe) | Yoktur (Sadece Dolaylı Etki) | Doğrudan binaya, havai hatta veya paratonere düşen yıldırımın devasa akım şokunu ana panoda güvenle eritir. |
| Sürekli Çalışma Voltajı | 385V (Yüksek Dayanım Gücü) | 275V (Standart Sınır) | Fabrika şebekesindeki ani ve aşırı voltaj oynamalarında cihazın sahte açma ve erken yıpranmasını önler. |
| Pano Alanı ve İşçilik | Tek Gövdede Çift Koruma (4 Modül) | İki Ayrı Cihaz ve Mesafe Şartı | Ana pano içinde hem maliyetten hem de alandan %50 tasarruf sağlar, montajı inanılmaz hızlandırır. |
Soru 1: Tip 1+Tip 2 (Kombine) trifaze parafudr ne demektir? Endüstriyel tesislerde neden bu model seçilmelidir?
Cevap: Dostum, normal şartlarda standart mühendislik kuralları gereği, fabrikanın ana girişine paratoner ve dış darbeler için Tip 1 (Sınıf B) takılır, ardından içerideki hassas makine kartlarını korumak için en az 5-10 metre kablo mesafesi sonrasına (tali panoya) Tip 2 (Sınıf C) takılır. Eğer mesafe yoksa araya hat kuplaj bobini eklenmelidir. Chint’in bu Tip 1+Tip 2 hibrit modeli ise bu iki teknolojiyi tek bir kompakt cihazda birleştirir. Hem yıldırımın kaba gücünü toprağa atar hem de nanosaniyeler içinde gerilimi hassas endüstriyel elektronik kartların (PLC, CNC, invertör) dayanacağı seviyeye indirir. Tek cihazla ana panoda işi bitirirsin.
Soru 2: Neden 275V değil de 385V nominal çalışma sınırı seçilmiş? Sanayide bu neden hayati?
Cevap: Bu çok kritik bir mühendislik tercihidir dostum. Fabrika ana giriş panoları şebekenin ve ağır makinelerin yarattığı tüm kararsızlığa ilk göğüs geren yerlerdir. Özellikle devasa motorların durup kalkması esnasında veya nötr hattında gevşeme yaşandığında faz-nötr arası gerilim anlık olarak 300V üzerine fırlayabilir. Eğer burada 275V bir parafudr olursa kendini hemen kısa devreye geçirip patlatır. 385V Uc değeri, cihazın bu tarz endüstriyel şebeke kararsızlıklarında ayakta kalmasını ve sadece gerçek tehlikeli transient piklerde ve yıldırım anında devreye girmesini sağlar.
Soru 3: Cihazın üzerindeki kartuşlardan biri Kırmızıya döndüğünde fabrikadaki elektrik kesilir mi?
Cevap: Hayır dostum, elektrik kesilmez ama o faza ait hat o andan itibaren dışarıdan gelecek şoklara karşı tamamen zırhsız, korumasız kalır! Göstergeler Yeşil ise koruma aktiftir. Bir kartuş Kırmızı olduysa, o modül devasa bir yıldırım darbesini veya şebeke şokunu göğüsleyerek kendini feda etmiş ve arkasındaki sistemleri kurtarmış demektir. Kırmızıyı gördüğün an en kısa sürede panonun enerjisini kesip sadece o modüler kartuşu yenisiyle pürüzsüzce değiştirmelisin.
Soru 4: Bu cihaz panodaki kaçak akım rölesinin önüne mi takılır arkasına mı?
Cevap: Kesinlikle önüne takılır dostum! Parafudrlar ani bir darbe aldığında o devasa akımı toprağa akıttığı için, eğer kaçak akım rölesinin arkasına takılırsa röle bunu büyük bir toprak kaçağı olarak görür ve anında sahte açma yaparak fabrikayı enerzisiz bırakır. En doğru mühendislik sırası: Ana Giriş Şalteri (Kompakt Şalter) -> Parafudr (Kendi Koruma Sigortasıyla) -> Kaçak Akım Rölesi -> Dağıtım Sigortaları şeklindedir.
Soru 5: Bu hibrit endüstriyel parafudrun önüne neden ekstra bir otomatik sigorta takmalıyız?
Cevap: Parafudrlar görevlerini tamamlayıp ömürleri bittiğinde iç mekanizmaları gereği kısa devre moduna geçebilirler dostum. Eğer önünde bir koruma sigortası (üretici dökümanına uygun, yüksek kesme kapasiteli, örneğin 50A veya 125A gG sigorta/MCB) olmazsa, parafudrun kısa devresi ana panoda büyük bir patlamaya veya ana kompakt şalterin gereksiz yere açmasına sebep olur. Önündeki sigorta, ömrü biten parafudru hattan saliseler içinde izole eder, fabrika kesintisiz çalışmaya devam ederken sen kartuşu güvenle değiştirirsin.
