Chint SPD-CT Trifaze Kaba Yıldırım Koruma Ekosistemi (Tip 1 / Sınıf B Ağır Hizmet Koruma Karakteristiği, 3P+N Üç Fazlı Ana Giriş Dağıtım Hattı, 275V Maksimum Sürekli Çalışma Gerilimi, 10/350 µs Doğrudan Yıldırım Akımı Sönümleme Lojiği, Ağır Sanayi Ana Pano Tasarımı, Ürün Kodu: 500954, Tedarikçi Kodu: 46.10.500954, Chint Küresel AG Yıldırım Enerjisi Güvencesi)
Chint SPD-CT Serisi Tip 1 275V 3P+N alçak gerilim parafudru (SPD); paratoner sistemi barındıran endüstriyel tesislerde, fabrikaların ana giriş panolarında, trafo merkezlerinin çıkış fiderlerinde ve dış ortam elektriksel etkilere açık tüm üç fazlı altyapı sistemlerinde, doğrudan yıldırım darbelerinin (10/350 µs) yaratacağı yıkıcı akım şoklarını ana kapıda durdurmak üzere geliştirilmiş ağır hizmet tipi bir ana pano yıldırım koruma komponentidir. 3 Faz ve 1 Nötr (3P+N) hattının tamamını tek gövdede denetleyen cihaz, mikrosaniyelerin bile altında devreye girerek devasa yıldırım akımlarını pürüzsüzce toprak hattına deşarj eder.
Bu parafudru projelerde ana pano kaba koruması için yasal ve teknik bir zorunluluk kılan temel üstünlüğü, doğrudan yıldırım akımlarına karşı rijit duran Tip 1 (Sınıf B) koruma mimarisidir. Binaya, paratoner direğine veya yakınındaki enerji hatlarına doğrudan isabet eden yıldırım darbesinin şebekeye enjekte ettiği o sinsi ve devasa enerjiyi eriterek tesisin iç kısımlarına ilerlemesini engeller. 275V maksimum sürekli çalışma gerilimi (Uc), standart trifaze şebeke salınımlarında cihazın kararlı yapısını korumasını sağlarken, iç yapısındaki yüksek deşarj teknolojisi sayesinde ana şalterlerin, kompakt şalterlerin ve panonun bakır bara sistemlerinin elektriksel arklarla zarar görmesini önler. Chint SPD-CT Tip 1 3P+N, teknik döküman verileriyle, 500954 ürün kodu ve 46.10.500954 tedarikçi kodu standartlarıyla eksiksiz uyumludur.
Öne Çıkan Teknik Özellikler
Model ve Kod Bilgisi: Chint SPD-CT Serisi Tip 1 Alçak Gerilim Parafudru (Ürün Kodu: 500954, Tedarikçi Kodu: 46.10.500954).
Faz ve Kutup Yapısı: 3 Faz + Nötr (3P+N) şebekeler için tam uyumlu, ağır hizmet tipi dört modüllü ray tipi gövde tasarımı.
Koruma Sınıfı ve Gerilim: Tip 1 (Sınıf B) ana giriş kaba yıldırım koruması, 275V maksimum sürekli işletme gerilimi (Uc) ile endüstriyel şebeke uyumu.
Deşarj Yeteneği: Dalga şekli 10/350 µs olan doğrudan yıldırım akımı darbelerine karşı devasa enerji sönümleme ve toprağa deşarj performansı.

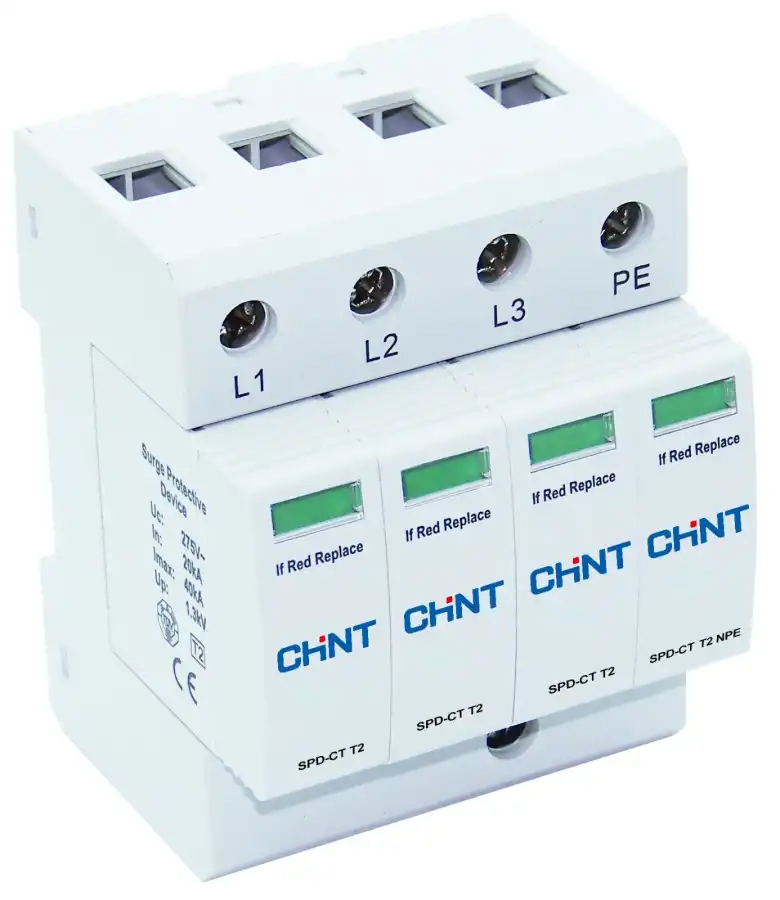

Görsel Durum Göstergesi: Kartuşlar üzerindeki dahili renkli indikatörler sayesinde her faza ait modülün koruma durumunu (Sağlam/Arızalı) pano kapağını açmadan net izleme imkanı.
Kullanım Alanları ve İşletme Avantajları
Ana Giriş Emniyet Subabı: Fabrika ana panosuna düşen veya dış hatlardan gelen o binlerce liralık mekanik ve elektriksel yıkım dalgasını panonun girişinde karşılayıp absorbe eder.
Mühendislik Koordinasyon Başlangıcı: Tesis genelindeki kademeli koruma (Tip 1 -> Tip 2 -> Tip 3) mimarisinin ilk ve en güçlü başlangıç adımını oluşturur.
Modüler Kartuş Tasarımı: Çok ekstrem bir yıldırım darbesini sönümleyip görevini tamamladığında, kalın kesitli ana giriş kablolarını sökmeden sadece ilgili modüler kartuşu yenileyerek hızlı servis imkanı sunar.
| Kritik Operasyonel Kriter | Chint SPD-CT Tip 1 3P+N (500954) | Standart Tip 2 Parafudrlar | Sağladığı Kritik Pano Avantajı |
| Test Dalga Karakteri | 10/350 µs (Doğrudan Yıldırım Akımı) | 8/20 µs (Dolaylı / Şebeke Piki) | Doğrudan isabet eden yıldırımın o yıkıcı kaba kuvvetine karşı mekanik ve elektriksel olarak parçalanmadan durabilen tek sınıftır. |
| Kullanım Yeri | Ana Dağıtım Panosu (MDB Entry) | Tali Dağıtım Panoları (DB) | Yıldırım şokunu tesisin kılcal damarlarına (iç panolara) sızmadan ilk giriş kapısında yakalar ve yok eder. |
| Deşarj Kapasitesi | Çok Yüksek Ağır Hizmet Tipi | Standart Sönümleme Seviyesi | Enerji yoğunluğu Tip 2'ye göre kat kat fazla olan kaba yıldırım dalgalarını panoyu koruyarak eritir. |
Soru 1: Tip 1 parafudr ne demektir? Fabrikadaki hassas makine kartlarını tek başına korumaya yeter mi?
Cevap: Dostum, bu sahadaki en hayati mühendislik detaylarından biridir, doğrudan netleştirelim: Tip 1 (Sınıf B) parafudrlar, yıldırımın o devasa kaba gücünü (10/350 µs dalgasını) panonun girişinde yakalayıp yok eden bir kalkan gibidir. Ancak kaba gücü eritirken arkaya bıraktığı gerilim seviyesi (Up) hâlâ hassas elektronik kartların dayanma sınırının üzerindedir. Bu yüzden Tip 1 parafudr makine kartlarını tek başına korumaz; o kaba gücü bloklar. Tam koruma için ana panoda bu Tip 1 cihaz olmalı, makinelerin kendi tali panolarında ise gerilimi iyice düşüren Tip 2 (Sınıf C) veya Tip 3 parafudrlar kullanılmalıdır. Yani bu cihaz sistemin ilk ve en güçlü koruma kapısıdır.
Soru 2: 3P+N yapısı ana panoda bize nasıl bir montaj avantajı sunuyor?
Cevap: Trifaze endüstriyel şebekelerde nötr hattının güvenliği en az fazlar kadar kritiktir dostum. Yıldırım darbesi veya şebeke şokları sadece faz kablolarından değil, dışarıdaki ortak topraklama ağından nötr hattına doğru ters yönde de fırlayabilir. 3P+N yapısı sayesinde 3 fazı ve nötr hattını tamamen bağımsız kanallarla toprağa bağlarsın; böylece nötr hattı üzerinden gelebilecek sinsi geri besleme şoklarını da pürüzsüzce engellemiş olursun.
Soru 3: Kartuşların üzerindeki göstergeler Kırmızıya döndüğünde tesisteki üretim durur mu?
Cevap: Hayır dostum, elektrik akışı kesilmez ve üretim durmaz; ama fabrikanız o saniyeden itibaren gelebilecek bir sonraki yıldırım darbesine karşı tamamen savunmasız, çırılçıplak kalır! Göstergeler Yeşil ise koruma aktiftir. Eğer bir veya birden fazla kartuş Kırmızı olduysa, o faza ait modül devasa bir yıldırım darbesini göğüsleyerek kendini feda etmiş ve fabrikayı yanmaktan kurtarmış demektir. Kırmızıyı gördüğün an en kısa sürede panonun enerjisini kesip sadece o modüler kartuşu yenisiyle pürüzsüzce değiştirmelisin.
Soru 4: Bu cihaz panoda kaçak akım rölesinin önüne mi takılır arkasına mı?
Cevap: Kesinlikle önüne takılır dostum! Tip 1 parafudr yıldırım anında binlerce amperi toprağa deşarj eder. Eğer kaçak akım rölesinin arkasına takarsan, röle bu devasa akımı anında devasa bir toprak kaçağı olarak algılar ve patlayarak hasar görür ya da sahte açma yaparak fabrikayı enerzisiz bırakır. Doğru hiyerarşi: Ana Giriş Şalteri -> Tip 1 Parafudr (Kendi Yüksek Kesme Sigortasıyla) -> Yangın Kaçak Akım Rölesi (300mA) -> Dağıtım Fiderleri şeklindedir.
Soru 5: Bu kaba koruma parafudrunun önüne sigorta takmak zorunlu mudur?
Cevap: Evet dostum, mühendislik standartları ve yangın yönetmelikleri gereği Tip 1 parafudrların bağlı olduğu fider hattının önüne (üretici dökümanında belirtilen akım değerine ve yüksek kısa devre kesme kapasitesine uygun, örneğin Chint NH serisi bıçaklı sigorta veya yüksek kA değerli bir MCB) bir koruma sigortası takılması zorunludur. Cihaz devasa bir şok sönümleyip ömrünü tamamladığında kısa devre moduna geçebilir. Önündeki sigorta, ömrü biten parafudru saliseler içinde hattan izole eder, fabrika kesintisiz çalışmaya devam ederken sen kartuşu güvenle değiştirirsin.
