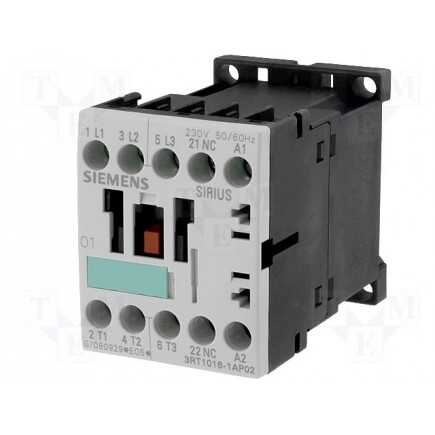

Siemens 3RT1016-1AP02 S00 Boy Güç Kontaktörü (4kW / 9A / 230V AC)
Siemens 3RT1016-1AP02 (3RT1016-1AP02-CP), endüstriyel otomasyon sistemlerinde, makine kontrol panolarında ve küçük motor devrelerinde güvenilir anahtarlama sağlamak üzere tasarlanmış S00 boy 3 kutuplu (3 Faz) kompakt bir güç kontaktörüdür. Standart 400V şebekede 4 kW (9 A) motor yüklerini kontrol etme gücüne sahip olan bu model, sanayide en yaygın kullanılan 230V AC standart kumanda gerilimi (bobin) ile çalışır. Sirius serisinin en kompakt kasası olan S00 boy mimarisiyle panonuzda minimum yer kaplar. Gövde üzerinde entegre olarak gelen 1NC (Normalde Kapalı) yardımcı kontak yapısıyla, elektriksel kilitleme ve emniyet devreleri için harici bir parça maliyeti oluşturmadan doğrudan çözüm sunar.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RT1016-1AP02 / 3RT1016-1AP02-CP
Boyut Sınıfı: S00 Boy (Sirius Kompakt Gövde)
Güç ve Akım Değeri: 4 kW / 9 A (AC-3, 400 V)
Bobin Gerilimi: 230V AC (50 Hz / 240V AC, 60 Hz standart şebekelere tam uyumlu)
Kutupluluk: 3P (3 Faz Ana Güç Kutbu)
Yardımcı Kontak Yapısı: 1NC (Normalde Kapalı Entegre Kontak)
Kullanım Alanları ve Avantajları
Emniyet ve Kilitleme Devreleri: Üzerinde yerleşik olarak bulunan 1NC (Normalde Kapalı) kontak sayesinde, özellikle sağ-sol (ileri-geri) motor yön değiştirme panolarında iki kontaktörün aynı anda çekmesini önleyen elektriksel güvenlik zincirini ek blok almadan kurmanızı sağlar.
Kompakt Güç Kontrolü: Küçük endüstriyel fanlar, pompalar, konveyör bant motorları ve 4 kW'a kadar olan küçük ölçekli asenkron motorların start/stop kontrolünde güvenle tercih edilir.
Standart Voltaj Uyumu: 230V AC kontrol şebekeleriyle tam uyumlu sargı mimarisi sayesinde, ek bir kontrol trafosuna ihtiyaç duymadan doğrudan şebeke gerilimiyle tetiklenebilir.
Karşılaştırma Tablosu: Doğru Sirius Kontaktörü Seçin
| Özellik | Siemens 3RT1016-1AP02 (Bu Ürün) | Siemens 3RT1016-1AP01 (Alternatif) | Sağladığı Avantaj |
| Kasa ve Boyut | Kompakt S00 Boy | Kompakt S00 Boy | Sınırlı pano hacimlerinde yan yana çoklu montaj esnekliği sunar. |
| Yardımcı Kontak | 1NC (Normalde Kapalı) | 1NO (Normalde Açık) | 1NC yapısı, doğrudan elektriksel emniyet ve karşılıklı kilitleme hatları için hazırdır. |
| Güç / Akım | 4 kW / 9A | 4 kW / 9A | Küçük yüklerde yüksek elektriksel ömür ve kararlı anahtarlama. |
| Bobin Gerilimi | 230V AC (50/60 Hz) | 230V AC (50/60 Hz) | Standart endüstriyel panolar ve makinelerle doğrudan tam uyum. |
Sıkça Sorulan Sorular
1NC yardımcı kontak yapısı ne işe yarar?
Kontaktöre enerji verilmediği (kontaktör çekmediği) sürece bu yardımcı kontak kapalı konumdadır ve üzerinden akım geçirir. Kontaktör bobini tetiklenip cihaz kapandığı an bu yardımcı kontak açılır. Genellikle bir başka kontaktörün aynı anda çalışmasını engellemek (elektriksel kilitleme) veya "sistem duruyor" sinyal lambasını yakmak için kullanılır.
Bu kontaktörün üzerine harici yardımcı kontak eklenebilir mi?
Evet, Siemens Sirius S00 boy kontaktörlerin ön yüzeyinde hazır montaj yuvaları yer alır. Projenizin ihtiyacına göre üzerine geçmeli yardımcı kontak blokları (2NO, 2NC vb.) yerleştirerek kumanda sinyali sayısını kolayca artırabilirsiniz.
Ürünün montajı için özel bir aparat gerekir mi?
Hayır, arkasında bulunan entegre kilit tırnağı sayesinde standart 35 mm DIN rayına aletsiz, doğrudan geçmeli olarak monte edilir. İstenildiği takdirde pano sacına vida ile sabitleme opsiyonu da mevcuttur.
