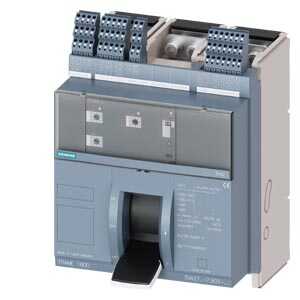

Siemens SENTRON 3VA27 Serisi Mikroişlemci Tabanlı Ağır Hizmet Tipi Güç Şalteri (640A - 1600A Hassas Elektronik Ayar / 85kA Ekstrem Kesme Kapasitesi / 3 Kutup / ETU320 LI Koruma Üniteli / Ürün Kodu: 3VA2716-6AB03-0AA0)
Siemens SENTRON 3VA2716-6AB03-0AA0; dev sanayi tesislerinin ana dağıtım panolarından enerji santrallerine, mega hastane projelerinden veri merkezlerine kadar "enerji sürekliliğinin kritik olduğu" en üst seviye noktalarda kullanılmak üzere tasarlanmış teknolojik bir güç devidir. 1600 Amperlik nominal akım kapasitesini kompakt bir şasi yapısında sunan bu şalter; planlamadan operasyona her aşamada en üst düzey tesis ve operatör koruması sağlar.
Bu şalteri premium kılan en büyük teknik üstünlüğü; mikroişlemci kontrollü ETU320 elektronik koruma ünitesi ve önden bağlantı terminalleridir. Elektronik beyni sayesinde aşırı yük korumasını (L) 640 Amperden 1600 Ampere kadar, ani kısa devre korumasını (I) ise 24.000 Ampere kadar çok hassas adımlarla set edebilirsiniz. 85kA gibi devasa bir kısa devre kesme gücü sunan cihaz, en şiddetli elektriksel arızaları bile sistemi sarsmadan sönümler. Önden bağlantı yapısı, yüksek akım baralarının panoya montajını kolaylaştırarak işçilikten ve alandan tasarruf sağlar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA27 Ağır Hizmet Elektronik Şalt Ekosistemi.
Koruma Ünitesi: ETU320 (Mikroişlemci tabanlı dijital koruma beyni).
Koruma Fonksiyonları: LI (L: Aşırı Yük / I: Ani Kısa Devre koruması).
Nominal Akım Ayar Sahası (Ir): 640 Amper ile 1600 Amper arasında elektronik hassasiyetle ayarlanabilir.
Ani Açma Eşiği (Ii): 2400A ile 24.000A arasında geniş set imkanı.
Kısa Devre Kesme Kapasitesi: 85kA (415V AC şebekelerde ana baralar için tasarlanmış yüksek koruma sınıfı).
Bağlantı Tipi: Önden Bağlantı (Front Connection - Bara montajı için optimize edilmiş yapı).
Kullanım Alanları ve İşletme Avantajları
Ana Giriş ve Transfer Panoları: Tesisin ana enerji girişinde veya jeneratör/şebeke geçişlerinde sarsılmaz bir koruma sağlar.
Hassas Enerji Yönetimi: Dijital koruma ünitesi sayesinde ortam sıcaklığından etkilenmez, hatalı açma yapmadan yükü gerçek zamanlı takip eder.
Maksimum Alan Tasarrufu: Açık tip şalter (ACB) gücünü kompakt boyutlarda sunarak pano ebatlarını küçültür.
Dijital İzleme Altyapısı: Gelişmiş ETU yapısı sayesinde enerji verilerini izleme ve SCADA sistemlerine entegrasyon potansiyeli sunar.
| Kritik Operasyonel Kriter | Siemens 3VA2716-6AB03-0AA0 | Standart 1600A Şalterler | Sağladığı Kritik Pano Avantajı |
| Koruma Teknolojisi | Elektronik (ETU320 - Mikroişlemci) | Mekanik / Basit Elektronik | Arızayı daha hızlı algılar ve milimetrik hassasiyetle açma yapar. |
| Kesme Kapasitesi | 85kA (H Tipi - Ekstrem) | Genellikle 36kA - 50kA | Ana baraya en yakın, en şiddetli kısa devreleri bile güvenle sönümler. |
| Ayar Hassasiyeti | 640A - 1600A (Geniş Skala) | Sabit veya Dar Aralık | Proje yükü değiştikçe şalteri değiştirmeden sahada kalibrasyon sağlar. |
| Ani Açma Gücü | 24.000 Ampere Kadar | Sınırlı Manyetik Eşik | Dev motor kalkış akımlarında veya devasa arızalarda tam kontrol sunar. |
Sıkça Sorulan Sorular
ETU320 ünitesi harici besleme gerektirir mi?
Hayır. Siemens elektronik açtırıcılar gücünü ana hat üzerinden geçen akımdan alır (Self-powered). Ancak şalter kapalıyken parametreleri okumak veya test yapmak isterseniz harici bir batarya modülü kullanılabilir.
Önden bağlantı (Front Connection) avantajı nedir?
1600A gibi yüksek akımlarda baralar oldukça kalındır. Önden bağlantı terminal yapısı, panonun arkasına geçmeye gerek kalmadan tüm bağlantıların ön taraftan yapılabilmesini sağlar, bu da dar pano odalarında montajı mümkün kılar.
