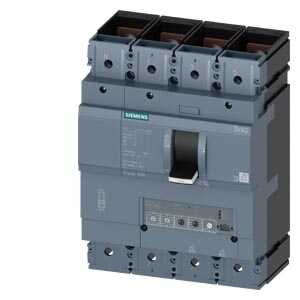

Siemens SENTRON 3VA2 Serisi Elektronik Koruma Üniteli Kompakt Güç Şalteri (630 Amper Nominal Akım / 55kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / ETU350 LSI Elektronik Trip Ünitesi / Ürün Kodu: 3VA2463-5HN42-0AA0)
Siemens SENTRON 3VA2463-5HN42-0AA0, endüstriyel tesislerin ana enerji giriş noktalarında, trafo çıkışlarında ve yüksek kapasiteli motor kumanda merkezlerinde (MCC) görev yapan en üst segment kompakt şalterdir. 4 kutuplu rijit şasi yapısında 630 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite; hem fazları hem de nötr hattını, üzerindeki akıllı mikro işlemci tabanlı ETU350 ünitesi sayesinde milimetrik hassasiyetle denetler.
Bu şalteri endüstriyel projelerde rakipsiz kılan en büyük üstünlüğü; LSI (Aşırı Yük, Gecikmeli Kısa Devre ve Ani Kısa Devre) koruma fonksiyonlarını elektronik olarak sunmasıdır. 55kA'lik yüksek (M tipi) kısa devre kesme gücüyle, arıza anında oluşabilecek devasa termal şokları milisaniyeler içinde sönümleyerek sistemin geri kalanını korur. 4 kutuplu (4P) yapısı, nötr hattının da fiziksel olarak kesilmesini sağlayarak harmonikli yüklerde ve hassas tesislerde tam elektriksel güvenlik (İSG) sağlar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA2 Üst Segment Güç Dağıtımı Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı koruyan tam mimari).
Nominal Akım (In): 630 Amper (Ağır sanayi ana giriş ve fider linyeleri için tam güç).
Kısa Devre Kesme Kapasitesi (Icu): 55kA (380/415V AC şebekelerde yüksek enerjili arıza koruması).
Koruma Ünitesi: ETU350 LSI (Mikro işlemci tabanlı elektronik koruma; ayarlanabilir aşırı yük ve kısa devre eşikleri).
Nötr Koruması: %50 veya %100 ayarlanabilir nötr koruma seçeneği ile nötr hattında tam denetim.
Haberleşme ve Test: Entegre test soketi ile şalterin açma fonksiyonları sahada bilgisayar veya test cihazı ile doğrulanabilir.
Kullanım Alanları ve İşletme Avantajları
Ana Dağıtım Panoları: Fabrika ve hastane gibi kritik tesislerin ana giriş kesicisi olarak selektif koruma sağlar.
Nötr Kesmeli Hassas Dağıtım: Jeneratör transfer sistemlerinde ve UPS çıkışlarında nötr yalıtımı sağlayarak güvenliği maksimize eder.
Selektivite (Seçicilik) Uyumu: Elektronik trip ünitesi sayesinde, alt linyelerdeki sigortalarla tam uyumlu açma eğrisi oluşturarak gereksiz bina geneli duruşlarını önler.
Kompakt ve Modern Şasi: 630A kapasitesine rağmen sunduğu optimize edilmiş boyutlar ile panoda montaj alanı tasarrufu sağlar.
| Kritik Operasyonel Kriter | Siemens 3VA2463-5HN42-0AA0 (Elektronik) | Standart Termik-Manyetik (TMŞ) | Sağladığı Kritik Endüstriyel Avantaj |
| Koruma Hassasiyeti | Mikro İşlemci Tabanlı (Hata Payı %1-2) | Mekanik Bimetal (Hata payı %10-20) | Çok daha hassas koruma sağlayarak kablo ve motorların ömrünü uzatır. |
| Kısa Devre Kesme (Icu) | 55kA (M Tipi Yüksek Koruma) | Genellikle 25kA - 36kA Arası | Trafoya yakın noktalardaki devasa arızaları panoyu patlatmadan saniyeler içinde keser. |
| Ayarlanabilirlik (Selektivite) | L-S-I Tüm Kademeler Ayarlanabilir | Sadece Termik Ayar (Sınırlı) | Arıza anında sadece ilgili linyenin açmasını, ana şalterin gereksiz yere düşmemesini sağlar. |
| Nötr Hattı Denetimi | Var (Elektronik olarak izlenir ve kesilir) | Yok veya Mekanik | Nötr hattındaki aşırı ısınmaları algılar, bakımda tam elektriksel güvenlik sunar. |
Sıkça Sorulan Sorular
ETU350 ünitesindeki "LSI" ayarı neden önemlidir?
L (Long Time) aşırı yükü, S (Short Time) gecikmeli kısa devreyi, I (Instantaneous) ise ani kısa devreyi temsil eder. Elektronik ünite sayesinde kısa devre anında şalterin ne kadar süre bekleyip (milisaniyeler bazında) açacağını ayarlayabilirsiniz. Bu da sistemde sadece arızalı bölgenin elektriğinin kesilmesini, tesisin geri kalanının çalışmaya devam etmesini sağlar.
Bu şaltere uzaktan izleme veya kumanda eklenebilir mi?
Evet, şalterin gövdesi içine takılabilen haberleşme modülleri, yardımcı kontaklar (AUX) ve açtırma bobinleri ile şalteri tamamen dijital bir sistem haline getirebilirsiniz. Motor mekanizması ekleyerek uzaktan açma-kapama yaptırabilirsiniz.
