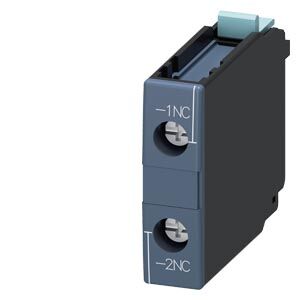

Siemens 3RH1921-1CA01 Ön Yüz Yardımcı Kontak Bloğu (1NC / Vidalı Klemens)
Siemens 3RH1921-1CA01, endüstriyel otomasyon sistemlerinde kullanılan Siemens Sirius 3RT1 serisi güç kontaktörleri ve 3RH1 serisi yardımcı rölelerin kontak kapasitesini genişletmek için tasarlanmış tek kutuplu bir yardımcı kontak bloğudur. Cihazın ön yüzüne (frontal) saniyeler içinde takılabilen bu aksesuar, sisteminize 1 adet Normalde Kapalı (1NC) ek kontak kazandırır. Sağlam Vidalı Klemens yapısı sayesinde kablo bağlantılarını yüksek torkla sabitler. Özellikle elektriksel kilitleme (interlocking) devreleri veya "sistem duruyor" sinyal takibi için ekonomik ve profesyonel bir çözümdür.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RH1921-1CA01 / 3RH1921-1CA01-CP
Montaj Yeri: Ön Yüz (Frontal Mounting - Snap-on)
Kontak Yapısı: 1 Kutup (1NC - Normalde Kapalı)
Bağlantı Tipi: Vidalı Klemens (Endüstriyel Standart)
Uyumlu Seri: Siemens Sirius 3RT1 Güç Kontaktörleri (S0 - S12 Boylar) ve 3RH1 Yardımcı Röleler
Kullanım Alanları ve Avantajları
Elektriksel Kilitleme Devreleri: Sağ-sol (enversör) veya yıldız-üçgen gibi iki cihazın aynı anda çekmesinin tehlikeli olduğu devrelerde emniyet zinciri kurmak için idealdir.
Hata ve Durum Sinyalizasyonu: Kontaktörün enerjisi kesildiğinde (motor durduğunda) bir ikaz lambasını yakmak veya otomasyon sistemine "hazır/duruyor" bilgisi göndermek için kullanılır.
Kompakt ve Aletsiz Montaj: Geçmeli (Snap-on) mekanizması sayesinde kontaktör üzerine bastırılarak kilitlenir; pano içi bakım ve revizyon işlemlerinde zaman kazandırır.
Karşılaştırma Tablosu: Neden 3RH1921-1CA01?
| Özellik | Siemens 3RH1921-1CA01 | Standart Çoklu Kontak Blokları | Sağladığı Avantaj |
| Kontak Sayısı | 1NC (Tekli) | 2NO+2NC veya 4NC | Sadece emniyet kilidi gereken durumlarda pano içi yer ve maliyet tasarrufu sağlar. |
| Montaj Yönü | Ön Yüz (Frontal) | Yan Yüz (Lateral) | Kontaktörün genişliğini artırmaz, dar panolarda yan yana montaj imkanı verir. |
| Bağlantı Tipi | Vidalı Klemens | Yaylı Klemens | Standart el aletleriyle hızlı montaj ve yüksek kablo tutuş gücü sunar. |
| Mekanik Uyum | Sirius 3RT1 "Classic" | Universal Modeller | Kontaktörün açma-kapama hızını etkilemez, orijinal mekanik ömrü korur. |
Sıkça Sorulan Sorular
1NC kontak yapısı tam olarak ne işe yarar?
Normalde Kapalı (NC) kontak, kontaktöre enerji verilmediği sürece akım geçirir. Kontaktörün bobini tetiklendiği (ana kontaklar kapandığı) an bu yardımcı kontak açılır ve akımı keser. Bu özellik genellikle elektriksel güvenlik kilitleri ve "kapalı" durum geri bildirimi için kullanılır.
Bu blok 3RT2 (yeni nesil) serisi kontaktörlere uyar mı?
Hayır, bu yardımcı kontak bloğu Siemens'in "Classic" serisi olarak bilinen 3RT1 güç kontaktörleri ve 3RH1 yardımcı röleleri için özel olarak üretilmiştir. Yeni nesil 3RT2 serisi için 3RH29 serisi yardımcı blokları tercih etmelisiniz.
Montaj sırasında kontaktörü sökmek gerekir mi?
Kesinlikle hayır. Kontaktör panoda ray üzerindeyken, ön yüzdeki montaj yuvasına bloğu oturtup hafifçe bastırmanız yeterlidir. Kilitlenme sesini duyduğunuzda ürün kullanıma hazırdır.
