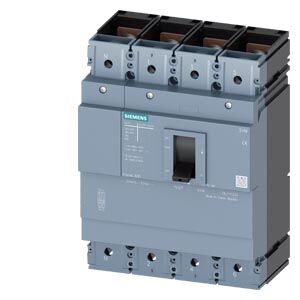

Siemens 3VM Serisi Sabit Termik-Manyetik Kompakt Güç Şalteri (400 Amper Nominal Akım / 36kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Ürün Kodu: 3VM1340-4ED42-0AA0)
Siemens 3VM1340-4ED42-0AA0; endüstriyel fabrikalardan ticari merkezlere, büyük konut projelerinden ana dağıtım panolarına kadar modern elektrik enerjisi dağıtımının her aşamasında uygun maliyet ve yüksek verimlilik sunmak üzere tasarlanmış güçlü bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısı içinde 400 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve operatör ile tesis emniyetini tam güvenli hale getirir.
Bu şalteri projelerde avantajlı kılan en büyük özelliği; kurulum anında ekstra kalibrasyon gerektirmeyen sabit koruma ünitesi ve 4 Kutup (4P) bütünsel izolasyon mimarisidir. Fabrikasyon olarak 400A değerine set edilmiş termik ve manyetik koruma eşikleri sayesinde, sahada yapılabilecek yanlış ayar risklerini ortadan kaldırır ve montaj süreçlerinde zaman kazandırır. 36kA (S tipi) kısa devre kesme kapasitesi, ana şebekelerde meydana gelebilecek ani akım şoklarına karşı tesisatınızı güvenle korur. 4 kutuplu tasarımı sayesinde faz hatlarıyla birlikte nötr hattını da fiziksel olarak keserek sinsi dönüş akımlarını engeller ve tam yalıtım emniyeti sunar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3VM Standart ve Ekonomik Dağıtım Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen bütünsel emniyet mimarisi).
Nominal Akım: 400 Amper (Sabit tip termik ve manyetik ünite).
Kısa Devre Kesme Kapasitesi: 36kA (380/415V AC şebekelerde ana dağıtım panoları ve güçlü fiderler için ideal koruma sınıfı).
Koruma Türı: Sabit Termik - Sabit Manyetik (Mekanik rijitlik ve tak-çalıştır kullanım).
Kompakt ve Güçlü Gövde: Yüksek akımların ve kısa devrelerin yarattığı dinamik şokları başarıyla sönümleyen 400A optimize şasi tasarımı.
Kullanım Alanları ve İşletme Avantajları
Ana Dağıtım Panoları: Sanayi tesislerinde ve ticari binalarda ana giriş şalteri veya güçlü fider çıkışı olarak en ekonomik çözümü sunar.
Şebeke - Jeneratör Otomatik Transfer Panoları: 400A gücündeki transfer (ATS) sistemlerinde nötr hattını da keserek tesis genelinde tam izolasyon sağlar.
Hızlı ve Hatasız Kurulum: Ayar gerektirmeyen yapısı sayesinde montaj hatalarını önler, şantiye devreye alma süreçlerinde zaman kazandırır.
İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da mekanik olarak ayrıldığı için bakım sırasında yüzde 100 güvenli bir çalışma alanı sunar.
| Kritik Operasyonel Kriter | Siemens 3VM1340-4ED42-0AA0 (4P) | Standart 3 Kutup (3P) Şalterler | Sağladığı Kritik Avantaj |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr fiziksel olarak kesilir) | Yok (Nötr barası sabit kalır) | Bakım sırasında nötr üzerinden gelebilecek çarpılma ve ark riskini bitirir. |
| Ayar Güvenliği | Sabit (Hata payı yoktur) | Sahada Manuel Kalibrasyon Gerektirir | Kurulum anında yapılabilecek yanlış akım ayarı riskini donanımsal olarak bitirir. |
| Maliyet / Performans | Çok Yüksek (Ekonomik Şasi Avantajı) | Premium Segment / Yüksek Maliyet | Temel koruma ihtiyaçlarında bütçeyi zorlamadan Siemens kalitesine ulaşmanızı sağlar. |
| Pano Alan Verimliliği | Hafif ve Kompakt 400A Şasi | Geniş ve Ağır Şasiler | Pano içinde dikey eksende daha az yer kaplayarak montaj esnekliği sunar. |
Sıkça Sorulan Sosular
Şalterin "Sabit 400A" olması ne anlama gelir?
Bu şalter fabrikasyon çıkışlı olarak 400 Amper nominal akım değerine mühürlenmiştir ve üzerinde el ile müdahale edilebilecek bir ayar potansiyometresi bulunmaz. Projenizde çekilecek maksimum yük 400 Amper olarak kesinleşmişse, sabit şalter tercih etmek işletme güvenliğini artırır ve maliyeti düşürür.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Hayır. 400A nominal kapasiteye sahip bu dev kompakt şalter, yüksek akım geçişi ve açma anında oluşturduğu mekanik tork nedeniyle doğrudan pano taban sacına kalın vidalarla monte edilir. Rijit bağlantı için uygun kesitte kalın kablo pabuçları veya bakır baralar kullanılması zorunludur.
