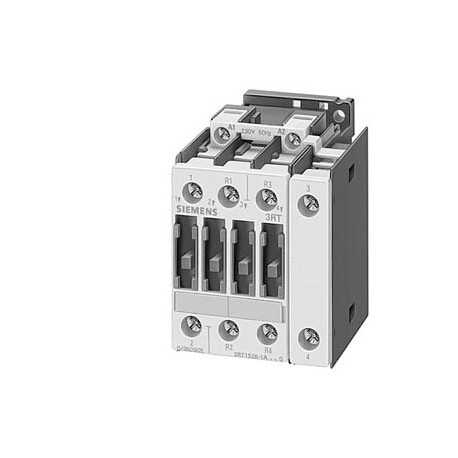

Siemens 3RT1526-1AP00 S0 Boy 4 Kutuplu Güç Kontaktörü (11kW / 25A / 230V AC)
Siemens 3RT1526-1AP00 (3RT1526-1AP00-CP), endüstriyel otomasyon şebekelerinde, güç dağıtım panolarında ve özel yük transfer devrelerinde yüksek güvenilirlikle çalışmak üzere tasarlanmış S0 boy 4 kutuplu bir güç kontaktörüdür. Standart 400V şebekede 11 kW (25 A) anahtarlama kapasitesine sahip olan bu model, sanayide en yaygın kullanılan 230V AC (50 Hz) kumanda gerilimi (bobin) ile tetiklenir. Klasik 3 kutuplu kontaktörlerden farklı olarak 2NO (Normalde Açık) + 2NC (Normalde Kapalı) ana güç kutup yapısına sahiptir. Bu özel kontak tasarımı sayesinde, şebeke-jeneratör transfer ünitelerinde, motor yön değiştirme (enversör) sistemlerinde veya nötr hatlı özel yüklerin güvenli bir şekilde kutup değiştirmesinde mükemmel bir performans ve alan tasarrufu sağlar.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RT1526-1AP00 / 3RT1526-1AP00-CP
Boyut Sınıfı: S0 Boy (Sirius Kompakt Gövde)
Güç Kapasitesi: 11 kW (AC-3 / 400V)
Akım Kapasitesi: AC-3 yüklerinde kutup başına 25 A / AC-1 omik yüklerde 40 A
Ana Kutup Konfigürasyonu: 4 Kutup (2NO Güç Kontağı + 2NC Güç Kontağı)
Bobin Gerilimi: 230V AC (50 Hz standart şebekelere tam uyumlu)
Kullanım Alanları ve Avantajları
Özel Kutup ve Hat Değiştirme: 2 açık ve 2 kapalı ana gücü tek gövdede sunarak, elektrik hatlarının birbirine çakışmadan güvenli bir şekilde yedeklenmesini veya yönlendirilmesini sağlar.
Ağır Endüstriyel Koşullara Uyum: Siemens Sirius serisinin yüksek üretim standartlarına uygun olarak üretilmiş olup, sık açma-kapama yapılan yoğun çalışma şartlarında bile ark oluşturmadan kararlı çalışır.
Kolay Entegrasyon ve Alan Tasarrufu: S0 boy kompakt mimarisi sayesinde panoda yan yana dizilimlerde fazladan yer kaplamaz, kablolama karmaşasını ve işçilik süresini en aza indirir.
Karşılaştırma Tablosu: Neden Siemens 3RT1526-1AP00 Seçilmeli?
| Özellik | Siemens 3RT1526-1AP00 | Standart 3 Kutuplu Kontaktörler | Sağladığı Avantaj |
| Kutup Yapısı | 4 Kutup (2NO + 2NC Ana Güç) | 3 Kutup (Yalnızca NO) | Aynı anda hem hat açma hem hat kapatma (enversör) süreçlerini tek cihazla çözer. |
| Akım Direnci (AC-1) | 40 A Direnç | 25 A - 32 A Standart | Rezistans ve aydınlatma gibi omik yüklerde daha yüksek akım taşıma kapasitesi sunar. |
| Bobin Kararlılığı | Sirius Endüstriyel Sargı | Genel Amaçlı Alaşımlar | Voltaj dalgalanmalarına karşı yüksek tolerans gösterir, bobin yanma riskini düşürür. |
| Güç Yoğunluğu | S0 Kompakt Gövde | Eski Tip Geniş Kasalar | Panoda hacimsel olarak yer kazandırır, montaj maliyetini düşürür. |
Sıkça Sorulan Sorular
2NO + 2NC ana güç kutup yapısı ne anlama gelir?
Bu kontaktörün üzerindeki 4 adet ana güç kutbunun ikisi normalde açık (NO), ikisi ise normalde kapalıdır (NC). Kontaktör bobinine enerji verilmediğinde kapalı kutuplardan akım geçer, açık kutuplardan geçmez. Bobin tetiklendiğinde ise durum tam tersine döner. Bu yapı özellikle transfer, enversör ve yedekleme devreleri için tasarlanmıştır.
Bu ürün hangi güçteki motorlar için uygundur?
Standart 3 fazlı 400V şebekede 11 kW'a kadar (yaklaşık 15 Beygir) güçteki asenkron motor uygulamalarında veya 40 Amper akım çeken endüstriyel aydınlatma ve ısıtıcı yüklerinde güvenle kullanılabilir.
Ürünün montaj ve pano içi bağlantı şekli nasıldır?
Kuvvetli vida bağlantı (screw terminal) mimarisine sahiptir. Arkasında yer alan entegre tırnak sistemi sayesinde standart 35 mm DIN rayına alet kullanmadan saniyeler içinde monte edilebilir.
