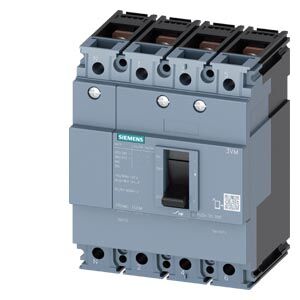

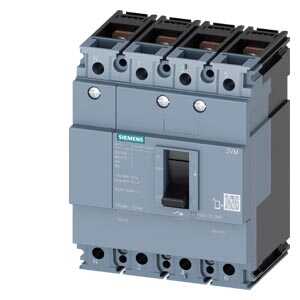

Siemens SENTRON 3VM Serisi Termik-Manyetik Kompakt Güç Şalteri (40 Amper Kesintisiz Akım / 25kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Sabit Parametreli Kompakt Gövde / Ürün Kodu: 3VM1040-3ED42-0AA0)
Siemens SENTRON 3VM1040-3ED42-0AA0, endüstriyel tesislerin tali dağıtım panolarında, kompakt makine kontrol hücrelerinde, laboratuvar ekipmanları beslemesinde ve nötr hattının kesilmesinin zorunlu olduğu özel enerji sistemlerinde ana koruma elemanı olarak görev yapan profesyonel bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısında 40 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite; hattınızı aşırı yüklenmelere ve ani kısa devre şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri endüstriyel otomasyon projelerinde öncelikli tercih yapan en büyük teknik üstünlüğü; 3 Faz + Nötr (4P) hatlarını tek bir blokta toplayarak sunduğu yüksek izolasyon seviyesi ve 25kA'lik kısa devre dayanımıdır. Sabit (fixed) termik ve manyetik parametreli yapısı sayesinde sahada ayar karmaşasını ortadan kaldırır, yetkisiz kişilerin koruma eşiklerine müdahale etmesini donanımsal olarak engeller. Siemens'in gelişmiş ark sönümleme teknolojisi sayesinde kısa devre anında oluşan elektriksel stresi milisaniyeler içinde sönümleyerek bağlı yüklerin ve panonun ömrünü uzatır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VM Endüstriyel Şalt Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını aynı anda kesen tam güvenlik mimarisi).
Nominal Akım (In): 40 Amper (Atölye tali linyeleri, klima santralleri ve endüstriyel makine beslemeleri için ideal güç).
Kısa Devre Kesme Kapasitesi (Icu): 25kA (Gelişmiş kısa devre şok emilimi ve ark sönümleme rijitliği).
Koruma Ünitesi: Termik-Manyetik Koruma (Aşırı yüklere karşı termik bimetal, kısa devreye karşı manyetik bobin koruması).
Yapı Tipi: Sabit (Parametreleri fabrikasyon olarak mühürlenmiş, ayar gerektirmeyen uzun ömürlü mekanik şasi).
Fiziksel Tasarım: Dar pano hacimlerinde maksimum yer tasarrufu sağlayan ultra kompakt gövde yapısı.
Kullanım Alanları ve İşletme Avantajları
Nötr Kesmeli Hassas Dağıtım: Jeneratör transfer hatlarında ve nötr hattının temiz yalıtım gerektirdiği hassas elektronik sistemlerde güvenle kullanılır.
Tavizsiz İş Güvenliği (İSG): Şalter kapatıldığı an nötr hattı da mekanik olarak ayrıldığı için bakım ekiplerine ark riski sıfırlanmış, tam izole bir çalışma alanı bırakır.
Makine ve Otomasyon Panoları: Kompakt yapısı sayesinde dar kumanda kutularında bile yüksek amperajlı koruma sağlar.
Geniş Aksesuar Desteği: Gövde içine takılabilen yardımcı kontaklar (AUX), trip alarm switch (TAS) ve açtırma bobinleri ile otomasyon sistemlerine tam uyum sağlar.
| Kritik Operasyonel Kriter | Siemens 3VM1040-3ED42-0AA0 (4P) | Standart 3 Kutup (3P) Kompakt Şalterler | Sağladığı Kritik Endüstriyel Avantaj |
| Nötr Hattı İzolasyonu | Tam Koruma (Nötr fazı da mekanik olarak kesilir ve yalıtılır) | Yok (Nötr hattı şalterin dışından baraya direkt bağlanır) | Nötr üzerinden gelebilecek kaçak akımları engeller, bakımda tam elektriksel güvenlik sunar. |
| Kısa Devre Kesme (Icu) | 25kA (Yüksek Kesme Rijitliği) | Genellikle 16kA seviyesindedir | Arıza anında oluşan devasa enerjiyi panoyu patlatmadan saniyeler içinde keser. |
| Parametre Yönetimi | Sabit (Hata payı sıfır, ayar gerektirmez) | Ayarlı veya Değişken | Yanlış ayar kaynaklı gereksiz açmaları ve yetkisiz müdahaleleri önler. |
| Pano Tasarım Hacmi | Ultra Kompakt (Minimal Alan Kaplar) | Standart Geniş Şasi | Panoda yan yana daha fazla cihaz dizmenize olanak tanır, pano maliyetini optimize eder. |
Sıkça Sorulan Sorular
4 Kutup (4P) şalter kullanmak her zaman gerekli midir?
Her projede şart olmasa da jeneratör transfer panolarında, UPS çıkışlarında ve nötr hattında sinsi akımların oluşabileceği harmonikli sistemlerde 4 kutuplu şalter kullanmak sistem sağlığı ve personel güvenliği için en doğru mühendislik yaklaşımıdır.
Bu şalteri uzaktan kumanda etmek mümkün mü?
Evet, şalterin ön kapağının altında yer alan özel aksesuar yuvalarına "Açtırma Bobini" (Shunt Trip) veya "Düşük Gerilim Bobini" (UVR) ekleyerek uzaktan açtırma senaryoları kurgulayabilirsiniz. Durum bilgisi almak için ise yardımcı kontak (AUX) eklemeniz yeterlidir.
