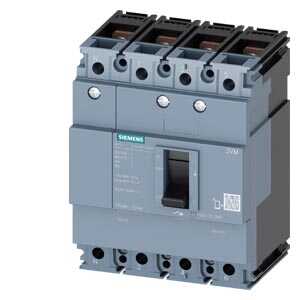

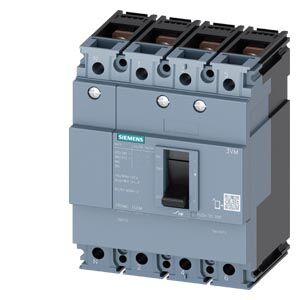

Siemens SENTRON 3VM Serisi Termik-Manyetik Kompakt Güç Şalteri (25 Amper Kesintisiz Akım Rejimi / 25kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / Sabit Parametreli Kompakt Gövde / Ürün Kodu: 3VM1025-3ED42-0AA0)
Siemens SENTRON 3VM1025-3ED42-0AA0, endüstriyel tesislerin tali dağıtım panolarında, ticari binaların aydınlatma ve priz linyelerinde, hassas laboratuvar ekipmanı beslemelerinde ve nötr hattının kesilmesinin kritik olduğu jeneratör geçiş hatlarında ana koruma elemanı olarak görev yapan profesyonel bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısında 25 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite; sisteminizi aşırı yüklenmelere ve ani kısa devre şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri projelerde öncelikli tercih yapan en büyük teknik üstünlüğü; 3 Faz + Nötr (4P) hatlarını tek bir blokta toplayarak sunduğu yüksek izolasyon seviyesi ve 25kA'lik kısa devre dayanımıdır. Sabit (fixed) termik ve manyetik parametreli yapısı sayesinde sahada ayar karmaşasını ortadan kaldırır, yetkisiz kişilerin koruma eşiklerine müdahale etmesini donanımsal olarak engeller. Siemens'in gelişmiş ark sönümleme teknolojisi sayesinde kısa devre anında oluşan elektriksel stresi milisaniyeler içinde sönümleyerek bağlı yüklerin ve panonun ömrünü uzatır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VM Endüstriyel Şalt Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını aynı anda kesen tam güvenlik mimarisi).
Nominal Akım (In): 25 Amper (Küçük motor fiderleri, bina tali linyeleri ve hassas otomasyon grupları için ideal güç).
Kısa Devre Kesme Kapasitesi (Icu): 25kA (Gelişmiş kısa devre şok emilimi ve ark sönümleme rijitliği).
Koruma Ünitesi: Termik-Manyetik Koruma (Aşırı yüklere karşı termik bimetal, kısa devreye karşı manyetik bobin koruması).
Yapı Tipi: Sabit (Parametreleri fabrikasyon olarak mühürlenmiş, ayar gerektirmeyen uzun ömürlü mekanik şasi).
Fiziksel Tasarım: Dar pano hacimlerinde maksimum yer tasarrufu sağlayan ultra kompakt gövde yapısı.
Kullanım Alanları ve İşletme Avantajları
Nötr Kesmeli Hassas Dağıtım: Jeneratör transfer hatlarında ve nötr hattının tam yalıtım gerektirdiği hassas IT/elektronik sistemlerde güvenle kullanılır.
Tavizsiz İş Güvenliği (İSG): Şalter kapatıldığı an nötr hattı da mekanik olarak ayrıldığı için bakım ekiplerine ark riski sıfırlanmış, tam izole bir çalışma alanı bırakır.
Kompakt Pano Tasarımı: Minimal yapısı sayesinde pano içerisinde yan yana daha fazla cihaz dizilmesine imkan tanıyarak pano maliyetini düşürür.
Geniş Aksesuar Desteği: Gövde içine takılabilen yardımcı kontaklar (AUX), trip alarm switch (TAS) ve açtırma bobinleri ile otomasyon sistemlerine tam uyum sağlar.
| Kritik Operasyonel Kriter | Siemens 3VM1025-3ED42-0AA0 (4P) | Standart 3 Kutup (3P) Kompakt Şalterler | Sağladığı Kritik Endüstriyel Avantaj |
| Nötr Hattı İzolasyonu | Tam Koruma (Nötr fazı da mekanik olarak kesilir ve yalıtılır) | Yok (Nötr hattı şalterin dışından baraya direkt bağlanır) | Nötr üzerinden gelebilecek kaçak akımları engeller, bakımda tam elektriksel güvenlik sunar. |
| Kısa Devre Kesme (Icu) | 25kA (Yüksek Kesme Kapasitesi) | Genellikle 16kA seviyesindedir | Arıza anında oluşan devasa enerjiyi panoyu patlatmadan saniyeler içinde keser. |
| Parametre Yönetimi | Sabit (Hata payı sıfır, ayar gerektirmez) | Ayarlı veya Değişken | Yanlış ayar kaynaklı gereksiz açmaları ve yetkisiz müdahaleleri önler. |
| Montaj Esnekliği | Ultra Kompakt Tasarım | Standart Şasi | Panoda yer tasarrufu sağlar, daha küçük kabinlerin kullanımına imkan verir. |
Sıkça Sorulan Sorular
Nötr hattını kesmek neden önemlidir?
Özellikle harmoniklerin yoğun olduğu sistemlerde nötr hattında enerji kalabilir. Bakım sırasında şalteri kapatsanız bile nötr üzerinden geri dönüş akımı personeli çarpabilir. 4 kutuplu şalter nötrü de kestiği için bu riski tamamen ortadan kaldırır.
Bu şalteri uzaktan kumanda etmek mümkün mü?
Evet, şalterin ön kapağının altında yer alan özel aksesuar yuvalarına "Açtırma Bobini" (Shunt Trip) veya "Düşük Gerilim Bobini" (UVR) ekleyerek uzaktan açtırma senaryoları kurgulayabilirsiniz. Durum bilgisi almak için ise yardımcı kontak (AUX) eklemeniz yeterlidir.
