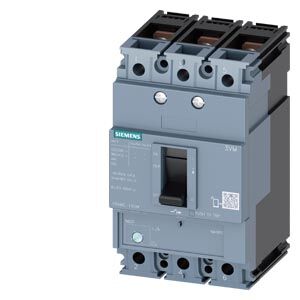

Siemens 3VM Serisi Termik Ayarlı Kompakt Güç Şalteri (90A - 125A Ayarlanabilir Nominal Akım Sahası / 25kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Hat Koruma / Ürün Kodu: 3VM1112-3EE32-0AA0)
Siemens 3VM1112-3EE32-0AA0; endüstriyel fabrikalardan ticari binalara, imalat atölyelerinden alt dağıtım fiderlerine kadar modern elektrik enerjisi dağıtımının her aşamasında uygun maliyet, esneklik ve yüksek verimlilik sunmak üzere tasarlanmış güçlü bir kompakt şalterdir (MCCB). 3 kutuplu rijit şasi yapısı içinde 125 Amperlik kesintisiz üst sınır güç taşıma kapasitesi sunan bu ünite; modüler yapısı sayesinde elektrik panolarının planlanmasından işletmesine kadar tüm prosesleri destekler ve tamamen güvenilir bir operatör ve tesis koruması sağlar.
Bu şalteri projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; optimize edilmiş maliyet yapısı, sahada el ile ayarlanabilir termik ünitesi ve 160A tabanlı rijit gövde mimarisidir. Üzerinde yer alan bağımsız termik potansiyometresi sayesinde, şalterin koruma eşiğini 90 Amper ile 125 Amper arasında hattın gerçek yük karakteristiğine ve çekilen kablo kesitine göre kolayca ayarlayabilirsiniz. Sabit manyetik koruması ise ani kısa devre ve faz çakışması durumlarında milisaniyeler içinde kontakları ayırarak panonun zarar görmesini, kabloların erimesini ve tesis genelinde yangın çıkma riskini kesin olarak önler. Siemens 3VM serisi, dayanıklılıktan ödün vermeden temel koruma fonksiyonlarını en ekonomik şekilde sunmak üzere geliştirilmiştir.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens 3VM Standart ve Ekonomik Dağıtım Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel ve ticari trifaze şebekelerle tam uyumlu).
Nominal Akım Ayar Sahası: 90 Amper ile 125 Amper arasında el ile ayarlanabilir bimetal mekanizma.
Kısa Devre Kesme Kapasitesi: 25kA (380/415V AC şebekelerde tali panolar ve fider çıkış hatları için en ideal ve ekonomik koruma sınıfı).
Koruma Türü: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı sabit manyetik koruma).
Şasi Güvenlik Marjı: Fiziksel olarak 160A gövde yapısına sahip olduğundan, sürekli 125A yük altında daha az ısınarak malzeme ömrünü uzatır.
Kullanım Alanları ve İşletme Avantajları
Tali Dağıtım ve Fider Panoları: Sanayi tesislerinde, atölyelerde ve ticari binalarda güçlü çıkış linyeleri veya alt dağıtım panolarında ana giriş şalteri olarak en ekonomik çözümü sunar.
Kablo ve Tesisat Güvencesi: Ayarlanabilir termik yapısı sayesinde, çekilen kablo kesitinin akım taşıma kapasitesine tam uyum sağlayarak sinsi aşırı yük ısınmalarını engeller.
Hızlı ve Kolay Kalibrasyon: Yazılım veya karmaşık ekranlar gerektirmeden, sadece bir tornavida ile koruma eşiği sahada saniyeler içinde set edilebilir.
Modüler Aksesuar Uyumu: Yardımcı kontaklar, uzaktan açtırma bobinleri ve döner tahrik mekanizmaları gibi aksesuarlarla otomasyon şemalarına tam entegre olur.
| Kritik Operasyonel Kriter | Siemens 3VM1112-3EE32-0AA0 | Standart Sabit Tip Şalterler | Sağladığı Kritik Pano Avantajı |
| Akım Ayar Esnekliği | 90A - 125A Arası Ayarlanabilir | Sabit (Değiştirilemez) | Yük veya kablo revizyonlarında şalteri sökmeden kalibrasyon sağlar. |
| Kısa Devre Kesme Gücü | 25kA (N Tipi Ekonomik Koruma) | Genellikle 16kA | Standart fider hatlarındaki kısa devre şoklarını panoya zarar vermeden güvenle sönümler. |
| Maliyet / Performans | Çok Yüksek (Ekonomik Şasi Avantajı) | Premium Segment / Yüksek Maliyet | Temel koruma ihtiyaçlarında bütçeyi zorlamadan Siemens kalitesine ulaşmanızı sağlar. |
| Şasi ve Çalışma Rejimi | Ağır Hizmet 160A Gövde Gücü | Sınırda Tasarlanmış Küçük Gövdeler | Sürekli 125A yük altında daha az ısınır, şalt ömrünü uzatır. |
Sıkça Sorulan Sorular
Şalter üzerindeki "90A - 125A" ayarı nasıl yapılır?
Şalterin ön yüzünde yer alan termik ayar vidasını düz uçlu bir tornavida yardımıyla döndürerek, korumaya geçmesini istediğiniz akım değerini (Örneğin 100A, 110A veya 125A) ok hizasına getirmeniz yeterlidir.
Bu şalter elektrik panolarında sigorta rayına monte edilebilir mi?
Hayır. 125A nominal kapasiteye sahip bu kompakt şalter, yüksek akım geçişi ve açma anında oluşturduğu mekanik tork nedeniyle doğrudan pano taban sacına vidalarla monte edilir. Bağlantı için uygun kesitte kablo pabuçları veya bakır baralar kullanılması zorunludur.
