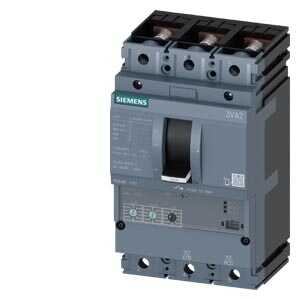

Siemens SENTRON 3VA2 Serisi Elektronik Trip Üniteli Kompakt Motor Koruma Şalteri (100 Amper Nominal Akım / 55kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze / ETU350M Manyetik Koruma / Ürün Kodu: 3VA2110-5MN32-0AA0)
Siemens SENTRON 3VA2110-5MN32-0AA0, ağır sanayi tesislerinde, su pompa istasyonlarında, dev havalandırma sistemlerinde ve yüksek güçlü asenkron motorların beslendiği MCC panolarında "stratejik savunma elemanı" olarak görev yapan üst segment bir motor koruma şalteridir (MCP - Motor Circuit Protector). 100 Amperlik nominal akım kapasitesi ve kompakt şasisi içinde barındırdığı akıllı mikro işlemci tabanlı ETU350M ünitesi sayesinde, motor fiderlerinizi ani kısa devre şoklarına karşı laboratuvar hassasiyetinde korur.
Bu şalteri endüstriyel motor kontrol projelerinde rakipsiz kılan en büyük üstünlüğü; motorun demeraj (kalkış) akımlarıyla gerçek kısa devre akımlarını birbirinden ayırt edebilen gelişmiş algılama yeteneğidir. 55kA'lik yüksek kesme gücü (M tipi), trafoya yakın noktalardaki motor linyelerinde tam emniyet sağlar. Elektronik trip ünitesi üzerindeki döner anahtarlar sayesinde kısa devre açma eşiğini motorun etiket değerine göre 3 ile 15 kat arasında hassasça ayarlayabilir, gereksiz şalter açmalarını sıfıra indirerek üretim hattının duruş sürelerini (downtime) minimize edebilirsiniz.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA2 Motor Koruma Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Endüstriyel motor sistemleri için trifaze mimari).
Nominal Akım (In): 100 Amper (Büyük güçlü motor fiderleri ve ana motor grupları için tam güç).
Kısa Devre Kesme Kapasitesi (Icu): 55kA (Trafoya yakın zorlu linyelerde dahi tam sönümleme gücü).
Koruma Ünitesi: ETU350M (Sadece manyetik koruma - Motor kalkışlarına uygun ayarlanabilir kısa devre eşiği).
Hata Bildirim ve Test: Ön yüzünde yer alan entegre test soketi ve LED göstergeleri ile şalterin sağlık durumu anlık izlenebilir.
Dayanıklılık: Ağır hizmet şartlarına uygun, yüksek mekanik ve elektriksel ömür döngüsü.
Kullanım Alanları ve İşletme Avantajları
Motor Kontrol Merkezleri (MCC): Kontaktör ve termik röle ile koordineli çalışarak motor fiderinin kısa devre korumasını üstlenir.
Yüksek Demerajlı Yükler: Kalkışta şebekeyi zorlayan fan, kırıcı ve kompresör motorlarının korunmasında hatasız performans sunar.
Hassas Selektivite (Seçicilik): Ayarlanabilir manyetik eşiği sayesinde, arıza anında sadece ilgili motorun elektriğini keser, tesisin geri kalanını etkilemez.
Kompakt Tasarım: 100A kapasitesine rağmen sunduğu optimize edilmiş boyutlar ile panoda değerli montaj alanı tasarrufu sağlar.
| Kritik Operasyonel Kriter | Siemens 3VA2110-5MN32-0AA0 (Motor Tipi) | Standart Güç Dağıtım Şalteri (TMŞ) | Sağladığı Kritik Endüstriyel Avantaj |
| Koruma Karakteristiği | ETU350M (Motor kalkış eğrisine tam uyum) | Standart Dağıtım Eğrisi | Motorun ilk kalkışındaki yüksek akımı "arıza" sanıp devreyi gereksiz yere açmaz. |
| Kısa Devre Kesme (Icu) | 55kA (Yüksek Rijitlik) | Genellikle 25kA - 36kA Arası | En ağır arıza şoklarını bile şalter gövdesine veya panoya zarar vermeden güvenle sönümler. |
| Hassasiyet Kontrolü | Elektronik (Mikro İşlemci Kararlılığı) | Mekanik / Bimetal | Pano içi sıcaklık değişimlerinden etkilenmez, her zaman tam set edilen değerde açma yapar. |
| Kullanım Kombinasyonu | Kontaktör ve Termik Röle ile Ekip Çalışması | Tek Başına Dağıtım | Profesyonel MCC panolarında tam koordinasyon ve Tip-2 koordinasyon uyumu sağlar. |
Sıkça Sorulan Sorular
Bu şalteri tek başına motoru aşırı yükten (termik olarak) korumak için kullanabilir miyim?
Hayır, bu "M" serisi bir koruyucudur; yani sadece manyetik (kısa devre) koruma yapar. Motoru aşırı yüke ve ısınmaya karşı korumak için bu şalterin çıkışına mutlaka bir kontaktör ve uygun bir termik röle (veya yumuşak yol verici/sürücü) eklemelisiniz.
Şalterin üzerindeki test butonu ne işe yarar?
Bu bir elektronik trip ünitesine sahip olduğu için, üzerindeki test butonu veya soketi sayesinde şalterin açma mekanizmasını sahada elektriksel olarak test edebilirsin. Bu, yıllık periyodik bakımlarda şalterin hala "canlı" ve korumaya hazır olduğunu doğrulamak için hayati önem taşır.
