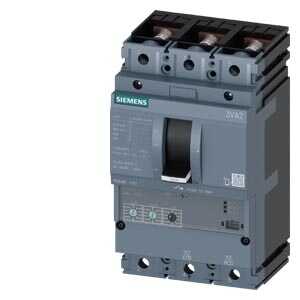

Siemens SENTRON 3VA2 Serisi Elektronik Koruma Üniteli Kompakt Güç Şalteri (63 Amper Kesintisiz Akım Rejimi / 55kA Kısa Devre Kesme Kapasitesi / 3 Kutup Trifaze Koruma / ETU320 LI Mikro İşlemci Tabanlı Trip Ünitesi / Ürün Kodu: 3VA2163-5HL32-0AA0)
Siemens SENTRON 3VA2163-5HL32-0AA0, endüstriyel tesislerin otomasyon panolarında, motor sürücü (VFD) giriş fiderlerinde, akıllı bina dağıtım sistemlerinde ve yüksek kısa devre akım riski taşıyan tali hatlarda ana kesici ve koruma elemanı olarak görev yapan üst segment bir kompakt şalterdir (MCCB). 3 kutuplu ultra kompakt şasi yapısında 63 Amperlik kesintisiz güç taşıma kapasitesi sunan bu ünite; hattınızı aşırı yüklenmelere ve ani kısa devre şoklarına karşı akıllı algoritmasıyla korur.
Bu şalteri benzerlerinden ayıran ve projelerde öncelikli tercih kılan en büyük teknik üstünlüğü; gelişmiş ETU320 elektronik trip ünitesi ve 55kA'lik yüksek (M tipi) kısa devre kesme rijitliğidir. ETU320 modülü sayesinde, aşırı yük ($I_r$) ve ani kısa devre ($I_i$) açma eşikleri şalterin ön yüzündeki döner anahtarlar (rotary switches) vasıtasıyla milimetrik olarak set edilebilir. Siemens'in patentli ark sönümleme hücreleri ile donatılan bu model, arıza anında oluşan devasa elektriksel stresi milisaniyeler içinde sönümleyerek pano içi yangın risklerini engeller ve bağlı hassas elektronik cihazların ömrünü uzatır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA2 Üst Segment Güç Dağıtımı Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Trifaze endüstriyel sistemler ile tam mekanik uyum).
Nominal Akım (In): 63 Amper (Hassas endüstriyel yükler, makine beslemeleri ve MCC panoları için ideal kapasite).
Kısa Devre Kesme Kapasitesi (Icu): 55kA (380/415V AC şebekelerde trafoya yakın noktalarda dahi tam emniyet).
Koruma Ünitesi: ETU320 LI (Mikro işlemci kontrollü; ortam sıcaklığından bağımsız, kararlı ve yüksek hassasiyetli dijital koruma).
Ayar Esnekliği: Geniş termik (aşırı yük) ve manyetik (kısa devre) ayar sahası ile projenin yük karakteristiğine tam adaptasyon.
Haberleşme ve Test Alt Yapısı: Ön yüzünde yer alan entegre test soketi sayesinde sahada harici cihazlarla fonksiyon testi yapılmasına imkan tanır.
Kullanım Alanları ve İşletme Avantajları
Trafoya Yakın Kritik Tali Panolar: Ana baraya yakınlığı sebebiyle kısa devre potansiyeli 36kA üzerinde olan linyelerde tam güvenlikle rol alır.
Hassas Motor ve Sürücü Fiderleri: Elektronik koruma hassasiyeti sayesinde, motor sürücülerinin ve hassas otomasyon cihazlarının giriş hatlarında sinsi kaçak ve aşırı yükleri anında keser.
Ortam Sıcaklığından Bağımsız Çalışma: Pano içi sıcaklık artsa dahi bimetal şalterler gibi erken/hatalı açma yapmaz; işletmenin duruş süresini (downtime) sıfıra indirir.
Geniş Aksesuar Modülaritesi: Gövde içerisine aletsiz takılabilen yardımcı kontaklar (AUX), açtırma bobinleri (Shunt Trip) ve döner tahrik kolları ile otomasyon sistemlerine kusursuz entegre olur.
| Kritik Operasyonel Kriter | Siemens 3VA2163-5HL32-0AA0 (Elektronik) | Standart Termik-Manyetik (TMŞ) | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Koruma Algoritması | Mikro İşlemci Kontrollü (Dijital akım ölçümü ile kusursuz kararlılık) | Mekanik Bimetal / Yay (Sıcaklıktan etkilenir, sapma yapabilir) | Pano içi ısınmalardan kaynaklı gereksiz şalter açmalarını ve fabrika duruşlarını tamamen bitirir. |
| Kısa Devre Kesme (Icu) | 55kA (M Tipi Üst Segment Koruma) | Genellikle 16kA - 25kA Arası | En ağır kısa devre şoklarını bile şalter gövdesini çatlatmadan ve panoya zarar vermeden güvenle keser. |
| Açma Eşiği Hassasiyeti | Çok Yüksek (Döner anahtarlar ile milimetrik ayar) | Kaba / Sınırlı Ayar | Kablo kesitine ve yük tipine göre tam sınırda ayar yapılmasına olanak tanır, yangın emniyetini artırır. |
| Saha Test Kabiliyeti | Var (Entegre test soketi ile fonksiyon doğrulaması) | Yok | Denetimlerde ve şantiye kabullerinde şalterin sağlamlığı pano sökülmeden elektriksel olarak test edilebilir. |
Sıkça Sorulan Sorular
ETU320 ünitesindeki "LI" koruması ne anlama gelir?
L (Long Time Delay) aşırı yüklere karşı uzun süreli gecikmeli korumayı (termik muadili), I (Instantaneous) ise ani kısa devrelere karşı gecikmesiz manyetik korumayı temsil eder. Elektronik işlemci, bu iki eğriyi de dijital olarak hesaplayarak şalterin milisaniyeler içinde en doğru zamanda açmasını sağlar.
Bu şalter ray montajına uygun mudur?
Siemens 3VA2 serisinin bu şasisi doğrudan pano taban sacına vidalanacak şekilde tasarlanmıştır. Ancak panonuz modüler tipteyse, harici olarak satılan Siemens Ray Montaj Adaptörü aksesuarını şalterin arkasına entegre ederek standart 35 mm DIN rayına (sigorta rayına) "tık" diye asabilirsiniz.
