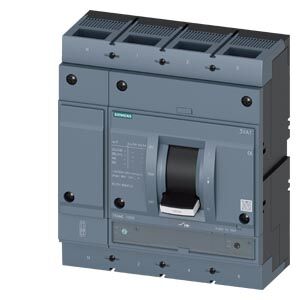

Siemens SENTRON 3VA15 Serisi Termik ve Manyetik Ayarlı Kompakt Güç Şalteri (700A - 1000A Ayarlanabilir Nominal Akım Sahası / 55kA Kısa Devre Kesme Kapasitesi / 4 Kutup Nötr Entegreli Trifaze Koruma / ATAM Mekanik Karakteristik / Ürün Kodu: 3VA1510-5EF42-0AA0)
Siemens SENTRON 3VA1510-5EF42-0AA0, endüstriyel tesislerin ana dağıtım merkezlerinde, trafo alçak gerilim (AG) çıkış panolarında, jeneratör transfer (ATS) köprülerinde ve dev imalat hatlarının giriş fiderlerinde "nihai savunma hattı" olarak görev yapan ağır hizmet tipi bir kompakt şalterdir (MCCB). 4 kutuplu rijit şasi yapısı içinde 1000 Amperlik üst sınır güç taşıma kapasitesi sunan bu ünite; hem faz hatlarınızı hem de nötr hattınızı aşırı yüklenmelere ve yüksek enerjili kısa devre şoklarına karşı tavizsiz bir şekilde korur.
Bu şalteri mega projelerde öncelikli tercih yapan en büyük teknik üstünlüğü; geniş akım ayar sahası, 55kA'lik yüksek (M tipi) kısa devre kesme gücü ve 4P bütünsel izolasyon mimarisidir. Üzerinde yer alan bağımsız termik ($I_r$) ve manyetik ($I_i$) potansiyometreleri sayesinde, nominal akımı 700 Amper ile 1000 Amper arasında tesisin anlık çekim gücüne göre el ile mekanik olarak ayarlayabilirsiniz. Siemens'in patentli ark sönümleme odaları ile donatılan bu model, kısa devre anında açığa çıkan devasa termal ve mekanik stresi milisaniyeler içinde kendi içinde sönümleyerek panonuzun infilak etmesini engeller ve şebeke kararlılığını maksimumda tutar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA15 Ağır Hizmet Şalt Ekosistemi.
Kutup Sayısı: 4 Kutup (4P - 3 Faz + 1 Nötr hattını eş zamanlı kesen ve koruyan tam koruma mimarisi).
Nominal Akım Ayar Sahası (In): 700A ile 1000A arasında ayarlanabilir (Fabrika büyüme projelerine uyumlu esnek kapasite).
Kısa Devre Kesme Kapasitesi (Icu): 55kA (380/415V AC şebekelerde yüksek enerjili arıza şoklarını sönümleme kabiliyeti).
Koruma Ünitesi: ATAM (Aşırı yüklere karşı ayarlanabilir termik bimetal, ani kısa devrelere karşı ayarlanabilir manyetik bobin koruması).
Nötr Hattı Koruması: Eş zamanlı mekanik kesme ile nötr dengesizliklerine ve geri dönüş akımlarına karşı tam emniyet.
Fiziksel Rijitlik: Devasa akım torklarına ve ağır işletme şartlarına dayanıklı, yüksek elektriksel ve mekanik ömür döngüsü.
Kullanım Alanları ve İşletme Avantajları
Ana AG Dağıtım Panoları: Fabrikaların ve hastane gibi kritik tesislerin ana giriş panolarında akıllı ve rijit bir kesici olarak rol alır.
Şebeke - Jeneratör Transfer Sistemleri: Yüksek amperajlı enversör panolarda nötr hattını da keserek ters besleme ve faz-nötr arıza risklerini sıfıra indirir.
Tavizsiz İş Sağlığı ve Güvenliği (İSG): Şalter indirildiği an nötr hattı da fiziksel olarak ayrıldığı için bakım usta personeline ark riski sıfırlanmış tam güvenli alan kalır.
Yatırım ve Esneklik Optimizasyonu: Proje başlangıcında 700A rejiminde çalışan şalter, tesis genişletildiğinde sadece ayar vidası döndürülerek 1000A kapasiteye kadar yükseltilebilir; ekstra şalter maliyetini ortadan kaldırır.
| Kritik Operasyonel Kriter | Siemens 3VA1510-5EF42-0AA0 (4P) | Standart 3 Kutup (3P) Kompakt Şalterler | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Nötr Hattı Güvenliği | Tam Emniyet (Nötr mekanik olarak izole edilir ve kesilir) | Yok (Nötr barası dışarıda çıplak kalır) | Nötr hattındaki harmonik ısınmalarını engeller, bakımda geri dönüş akımı çarpılma riskini bitirir. |
| Kısa Devre Kesme (Icu) | 55kA (M Tipi Yüksek Rijitlik) | Genellikle 25kA - 36kA Arası | Trafoya çok yakın ana giriş noktalarındaki devasa arızaları panoyu patlatmadan saniyeler içinde keser. |
| Akım Ayar Esnekliği | 700A - 1000A Geniş Ayar Sahası | Sabit veya Dar Ayarlı | Tesisin güç talebi arttığında yeni şalter alıp pano baralarını yeniden işleme derdini ortadan kaldırır. |
| Manevra Kararlılığı | Ağır Hizmet Tipi Rijit Gövde | Standart Plastik Şasi | On binlerce açma-kapama döngüsü boyunca ilk günkü milimetrik kontak geçiş direncini ve koruma eşiklerini korur. |
Sıkça Sorulan Sorular
Termik ve manyetik ayarın el ile (mekanik) yapılması sahada bana ne kolaylık sağlar?
Elektronik şalterlerin aksine, termik-manyetik şalterlerin ayarlanması son derece basittir. Karmaşık ekranlar veya yazılımlarla uğraşmadan, şalterin ön yüzündeki mekanik potansiyometreleri düz bir tornavida ile çevirerek tesisinizin kablo kesitine ve yüküne göre koruma sınırlarını saniyeler içinde set edebilirsiniz. Arıza yapacak bir elektronik kart barındırmadığı için en zorlu tozlu/nemli ortamlarda bile mekanik olarak kusursuz çalışır.
Bu şalteri uzaktan otomatik olarak açıp kapatabilir miyim?
Kesinlikle. 1000A kapasiteli bu şalterin üzerine takılabilen güçlü bir Siemens "Motor Mekanizması" ile uzaktan (PLC veya bir buton vasıtasıyla) şalteri açıp kapatabilirsiniz. Ayrıca içerisine eklenebilen açtırma bobinleri ile yangın ihbar sistemlerine tam entegrasyon kurgulayabilirsiniz.
