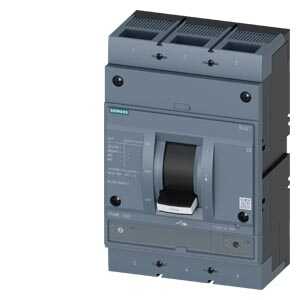

Siemens SENTRON 3VA Serisi Tam Ayarlı Termik-Manyetik Güç Şalteri (700A - 1000A Ayarlanabilir Nominal Akım / 55kA Kesme Kapasitesi / 3 Kutup Trifaze Koruma / TM240 ATAM Üniteli / Ürün Kodu: 3VA1510-5EF32-0AA0)
Siemens SENTRON 3VA1510-5EF32-0AA0; dev sanayi tesislerinin ana girişlerinden enerji dağıtım omurgalarına, hastanelerden altyapı şalt merkezlerine kadar "enerji sürekliliğinin ve yüksek gücün" kritik olduğu her noktada kullanılmak üzere tasarlanmış ağır hizmet tipi bir kompakt şalterdir (MCCB). 1000 Amperlik devasa akım taşıma kapasitesini, 3VA serisinin modüler ve yer tasarrufu sağlayan şasi yapısında sunarak panonuzda alan kazandırır.
Bu şalteri projelerde vazgeçilmez kılan en büyük teknik üstünlüğü; TM240 ATAM koruma ünitesidir. Hem aşırı yük (Termik) korumasını hem de kısa devre (Manyetik) korumasını sahada el ile ayarlamanıza imkan tanır. Termik ayar sahası sayesinde 700A ile 1000A arasında hassas yük kalibrasyonu yapabilirken, 5000A ile 10000A arasındaki manyetik ayar sahasıyla sistemin arıza anındaki tepkisini yönetebilirsiniz. 55kA yüksek kesme kapasitesi, ana baraya en yakın noktalardaki en şiddetli elektriksel arızaları bile sistemi sarsmadan sönümler ve tesisin yangın riskine karşı tam korunmasını sağlar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Premium Güç Dağıtım Ekosistemi.
Kutup Sayısı: 3 Kutup (3P - Ağır sanayi ve ticari trifaze şebekelerle tam uyumlu).
Nominal Akım Ayar Sahası (Ir): 700 Amper ile 1000 Amper arasında el ile hassas ayarlanabilir.
Manyetik Açma Eşiği (Ii): 5000 Amper ile 10000 Amper arasında ayarlanabilir (Kısa devre koruması).
Kısa Devre Kesme Kapasitesi: 55kA (380/415V AC şebekelerde ana dağıtım fiderleri için M tipi yüksek koruma sınıfı).
Rijit Şasi Tasarımı: 1000 Amperlik gövde platformu ile yüksek akımların yarattığı dinamik ve termal şoklara karşı maksimum direnç.
Kullanım Alanları ve İşletme Avantajları
Ana Dağıtım Panoları (ADP): Fabrika girişlerinde ve büyük binaların ana enerji merkezlerinde sarsılmaz bir ana kesici olarak görev yapar.
Hassas Altyapı Koruması: Ayarlanabilir manyetik ünitesi sayesinde, devredeki diğer koruma cihazlarıyla (sigorta, alt şalterler) kusursuz bir seçicilik (selektivite) sağlar.
Hızlı Müdahale ve Bakım: Herhangi bir dijital cihaz gerektirmeden, sadece bir tornavida ile sahada saniyeler içinde tüm koruma parametreleri revize edilebilir.
Maksimum Donanım Ömrü: Ağır hizmet tipi bimetal yapısı, zorlu sanayi ortamlarında bile kararlı çalışarak elektriksel ömrü uzatır.
| Kritik Operasyonel Kriter | Siemens 3VA1510-5EF32-0AA0 | Standart 1000A Şalterler | Sağladığı Kritik Pano Avantajı |
| Manyetik Koruma | Ayarlanabilir (5kA - 10kA) | Sabit | Arıza anında hangi akımda açacağını belirleyerek seçicilik sunar. |
| Termik Esneklik | 700A - 1000A (Geniş Skala) | Sınırlı veya Sabit | Yük revizyonlarında şalteri değiştirmeden kalibrasyon sağlar. |
| Kesme Kapasitesi | 55kA (M Tipi - Yüksek) | Genellikle 36kA | Ana baradaki en şiddetli kısa devreleri panoya zarar vermeden sönümler. |
| Montaj Tipi | Kompakt MCCB Şasisi | Hantal ve Geniş Tasarımlar | Pano içinde daha az yer kaplayarak işçilik ve maliyet avantajı sağlar. |
Sıkça Sorulan Sorular
Manyetik ayarın ayarlanabilir olması neden önemlidir? Büyük sistemlerde, motorların kalkış akımları (demeraj) şalterin hatalı açma yapmasına neden olabilir. Manyetik eşiği (Ii) doğru seviyeye set ederek, hem arızada hızlı açma sağlar hem de normal çalışma anındaki ani akım zıplamalarında sistemin gereksiz yere durmasını önlersiniz.
Bu şalter ray tipi mi yoksa taban sacına mı monte edilir? 1000 Amper kapasiteye sahip bu şalter, yüksek tork ve ağırlık nedeniyle doğrudan pano taban sacına rijit vidalarla monte edilmelidir. Bağlantı için uygun kesitte kalın bakır baralar kullanılması teknik bir zorunluluktur.
