Chint NB7 Serisi Endüstriyel Dağıtım ve Hat Koruma Ekosistemi (Yirmi Amper Nominal Akım Kapasitesi, Altı Kiloamper Standart Kısa Devre Kesme Gücü, Üç Kutuplu Üç Faz Müşterek Kesme Mimarisi, C Tipi Endüktif Gecikmeli Açma Karakteristiği, Ürün Kodu Yüz Doksan İki İki Yüz Elli Sekiz, Standart DIN Rayı Modüler Montaj Tasarımı, Chint Küresel Enerji Güvencesi)

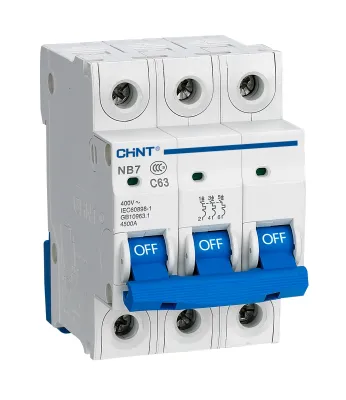

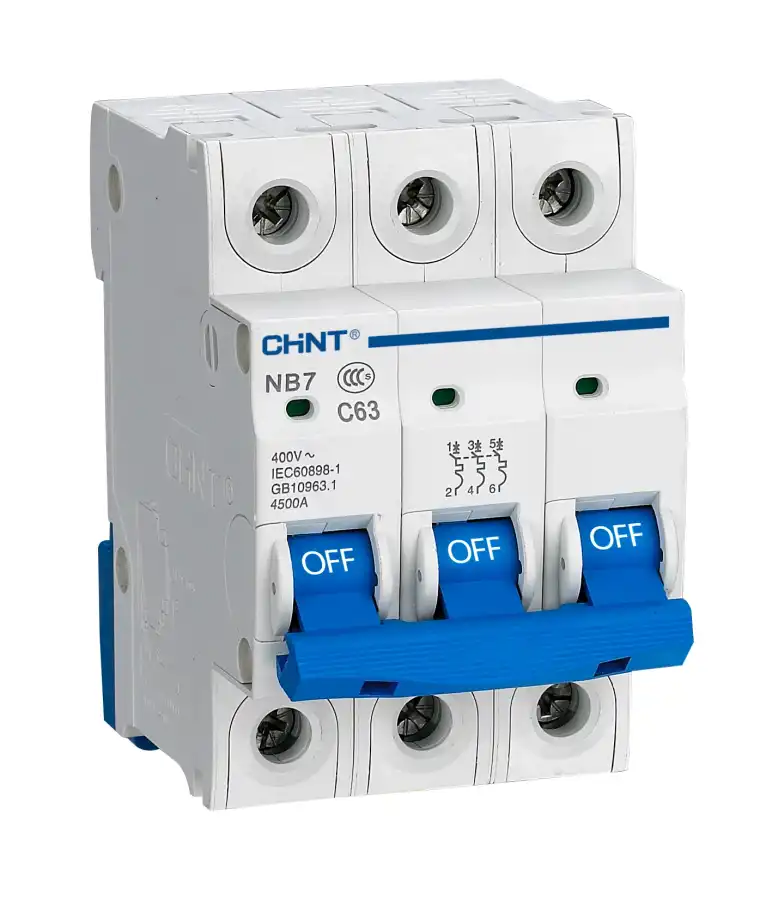

Chint NB7 serisi 3 kutuplu 6kA otomatik sigorta (ürün kodu: 192258, tedarikçi kodu: 46.04.192258); endüstriyel tesislerin genel güç dağıtım hatlarında, motor fider girişlerinde, ticari binaların tali panolarında, HVAC iklimlendirme ünitelerinde ve üç kutuplu koruma gerektiren tüm trifaze elektrik altyapılarında, kabloların ve bağlı cihazların aşırı yüklere, termal ısınmalara ve kısa devre akımlarına karşı emniyete alınması amacıyla geliştirilmiş premium bir minyatür devre kesicidir (MCB). Gövde mimarisinde yer alan üç adet rijit mekanik kutup; üç faz hattının tek bir entegre mekanik kol üzerinden eş zamanlı olarak açılmasını ve kapatılmasını sağlar. Bu donanımsal bütünlük, şebekedeki faz dengesizliklerinde veya herhangi bir faz arızasında tüm motor hatlarının aynı anda kesilmesini garanti ederek endüstriyel ekipmanların iki faza kalıp yanma riskini önler. Standart otomat rayına (DIN rayı) tam uyumluluk gösterir.
Bu koruma elemanını panolarda kararlı ve güvenilir kılan temel mühendislik özelliği, ticari ve hafif endüstriyel tesisatlar için ideal 6kA (Altı Kiloamper) kısa devre kesme kapasitesi ile endüktif yüklere uyumlu C tipi gecikmeli açma karakteristiği mimarisidir. Elektrik motorları, transformatörler, endüstriyel aydınlatma balastları ve klimalar gibi endüktif yükler ilk devreye girme anlarında (kalkış demeraj akımı) şebekeden nominal akımlarının beş ile on katı arasında ani pik akımları çekerler. C tipi eğriye sahip bu sigorta, dahili termik-manyetik mekanizması sayesinde bu zararsız anlık demeraj şoklarını tolere ederek cihazın gereksiz yere atmasını (kazara açma) engeller; ancak sahada gerçek bir kısa devre veya kablo erimesi durumunda akımı milisaniyeler seviyesinde güvenle keserek elektriksel yangın risklerini donanımsal olarak yok eder. UL94 V0 sınıfı alev geciktirici gövdesi ve kompakt tasarımı ile dar pano alanlarında dahi yüksek performans ve montaj esnekliği sunar.
Öne Çıkan Teknik Özellikler
Model ve Kutup Yapısı: Chint NB7 Serisi, 3 Kutuplu Trifaze (3P), Modüler Pano Tipi Otomatik Devre Kesici.
Standart Kısa Devre Dayanımı: Ticari panolarda ve dağıtım hatlarında güvenliği tescilleyen, IEC/EN 60898-1 standardına uygun 6kA (Altı Bin Amper) termik-manyetik kesme gücü.
C Tipi Gecikmeli Açma Eğrisi: Motorlu yüklerin ve endüstriyel cihazların ilk kalkış (start) şoklarında hatasız ve kararlı çalışmayı sağlayan 5-10 In nominal tetikleme aralığı.
Kompakt ve Rijit Gövde Tasarımı: Pano içerisinde minimum yatay alan kaplayarak kompakt kontrol kabinlerinde ve dağıtım kutularında üstün yer tasarrufu sağlayan modüler mimari.
Güvenli Vidalı Bağlantı Bloğu: Çok telli bakır güç kablolarının ve montaj baralarının gevşeme yapmadan, pürüzsüzce ve düşük geçiş direnciyle sıkıştırılmasına izin veren klemens yapısı.
Kullanım Alanları ve İşletme Avantajları
Trifaze Endüstriyel Dağıtım Panoları: İmalathaneler, atölyeler ve ticari alanların ana veya tali güç hatlarında aşırı akım kaynaklı kablo ısınmalarını ve elektriksel arıza risklerini önler.
Motor Koruma Fiderleri: Üç fazlı endüstriyel motorların, pompaların ve kompresörlerin besleme hatlarında mekanik ve elektriksel emniyet bariyeri olarak görev yapar.
Stok ve Tedarik Entegrasyonu: Küresel standartlardaki 192258 ürün kodu sayesinde endüstriyel yedek parça, şalt kütüphane ve B2B satın alma yönetimlerinde hatasız tedarik sağlar.
| Kritik Operasyonel Kriter | Chint NB7 3x20A 6kA Sigorta | Standart Konut Tipi (4.5kA / Monofaze) Sigortalar | Sağladığı Kritik Pano Avantajı |
| Kutup Konfigürasyonu | 3 Kutuplu Koruma (3P - 3 Faz Eş Zamanlı Kesmeli) | 1 Kutuplu (Sadece Tek Hat Kesmeli) | Üç fazı tek mekanizma ile aynı anda keserek, trifaze motorların fazlardan birinin kopması sonucu iki faza kalıp yanmasını önler. |
| Kısa Devre Kesme Gücü | 6kA (Standart Ticari/Endüstriyel Seviye) | 4.5kA (Düşük Seviye Konut Tipi) | Dağıtım panolarında ve tali şebekelerde meydana gelebilecek kısa devre akımlarında sigortanın erimesini engeller, güvenli kesme sunar. |
| Açma Karakteristiği (Eğri) | C Tipi (Endüktif / Gecikmeli) | B Tipi (Rezistif / Hızlı Açan) | Motorların veya klimaların ilk start anında çektikleri yüksek akımlarda sigortanın kazara atma sorununu tamamen çözer. |
| Gövde Malzeme Kalitesi | UL94 V0 Sınıfı Alev Geciktirici | Standart Plastik Muhafazalar | Aşırı akımdan kaynaklı lokal ısınmalarda veya ark anında dış gövdenin alev almasını önleyerek pano yangın emniyetini artırır. |
Soru 1: Sigorta üzerindeki C Tipi ifadesi ve C 20 etiketi tam olarak hangi mühendislik değerlerini belirtir? Cevap: Chint NB7 sigorta üzerindeki "C" harfi, cihazın gecikmeli açma karakteristiğine (eğrisine) sahip olduğunu ve nominal akımının 5 ile 10 katı arasındaki anlık akım yükselmelerini (demeraj) tolere edebileceğini ifade eder. Harfin yanındaki "20" sayısı ise cihazın nominal akım taşıma sınırının 20A (Yirmi Amper) olduğunu gösterir. Yani bu sigorta, 20A üzerindeki sürekli aşırı yüklerde termik (bimetal) mekanizmasıyla zaman eğrisine bağlı olarak, 100A ile 200A arasındaki ani kısa devre şoklarında ise manyetik bobiniyle milisaniyeler içinde açma yapar.
Soru 2: 3P (Üç Kutuplu) yapısı neyi ifade eder ve endüstriyel motorlar için neden bu kadar kritiktir? Cevap: 3P (Üç Kutuplu) yapı, cihazın üzerinde üç adet birbirinden bağımsız tam kapasiteli akım yolu bulunduğunu ve mekanik kol indirilip kaldırıldığında üç faz hattının aynı anda açılıp kapandığını ifade eder. Üç fazlı (trifaze) endüstriyel motorlar, çalışabilmek için her üç faza da dengeli şekilde ihtiyaç duyar. Eğer hatlardan birinde arıza olur ve sadece o hattın sigortası atarsa, motor iki faza kalır. İki faza kalan motor aşırı akım çekmeye başlar ve sargıları hızla ısınarak yanar. 3P sigorta, fazın birinde arıza çıktığında iç mekanizması sayesinde üç kutbu birden düşürerek motorun iki faza kalıp hasar görmesini engeller.
Soru 3: Bu otomatik sigorta doğrudan bir elektrik motoruna bağlanırken termik röle veya motor koruma şalteri görevini de yerine getirir mi? Cevap:copy_right_text Hayır, yerine getirmez. Otomatik sigortalar temel olarak hat ve kablo koruma elemanlarıdır. Motorları faz kaybına (fazın birinin kesilmesi), mil sıkışmasına veya çok hassas aşırı yük akım ayarlarına karşı koruma yetenekleri yoktur. Endüstriyel motor fiderlerinde tam koruma sağlamak için Chint NB7 sigortanın arkasına mutlaka uygun akım ayarlı bir motor koruma şalteri (MKŞ) veya kontaktör ile birlikte termik röle entegre edilmelidir.
Soru 4: Teknik özelliklerde belirtilen 6kA kesme kapasitesi ne anlama gelir, endüstriyel tesisler için yeterli midir? Cevap: Kısa devre kesme kapasitesi (kA), bir sigortanın kısa devre arızası anında hat üzerinde oluşabilecek devasa akım dalgasına elektriksel ve mekanik olarak zarar görmeden dayanabileceği ve bu akımı güvenle kesebileceği maksimum akım sınırını (6000 Amper) ifade eder. 6kA kesme kapasitesi, tali dağıtım panolarında, ana trafoya belirli bir mesafede olan atölyelerde ve ticari binalarda güvenli bir koruma için tamamen yeterlidir. Ancak, ana trafo çıkışına veya fabrikanın ana giriş panosuna çok yakın noktalarda kısa devre akımları daha yüksek olabileceğinden, o bölgelerde Chint ürün ailesinin 10kA (on kiloamper) değerindeki üst serileri tercih edilmelidir.
Soru 5: Ürün kodu olan 192258 parametresi tedarik ve sipariş süreçlerinde ne gibi avantajlar sağlar? Cevap: 192258 ürün kodu, Chint küresel üretim ve lojistik ağında bu spesifik cihazın (NB7 serisi, C tipi eğri, 3 kutup, 20A nominal akım wallet 6kA kesme kapasitesi özelliklerinin tamamının ortak birleşimi) tekil kimlik numarasıdır. Proje onaylarında, teknik şartname hazırlıklarında, malzeme siparişlerinde ve B2B e-ticaret yedek parça tedarik süreçlerinde hatasız ve doğru ürün teslimatı sağlanması için bu tekil kodun kullanılması zorunludur.
