Chint NA8-2500HU Ağır Sanayi ve Kritik Enerji Dağıtım Ekosistemi (İki Bin Beş Yüz Amper Nominal Akım Kapasitesi, Sekiz Yüz Volt AC Çalışma Gerilimi, Dört Kutuplu Tam Entegre Kesme Mimarisi, Altmış Beş Kiloamper Kısa Devre Kesme Gücü, Parametrik Ayarlı LSIG Akıllı Koruma Ünitesi, Çekmeceli Esnek Gövde Tasarımı, Chint Küresel Enerji Güvencesi)

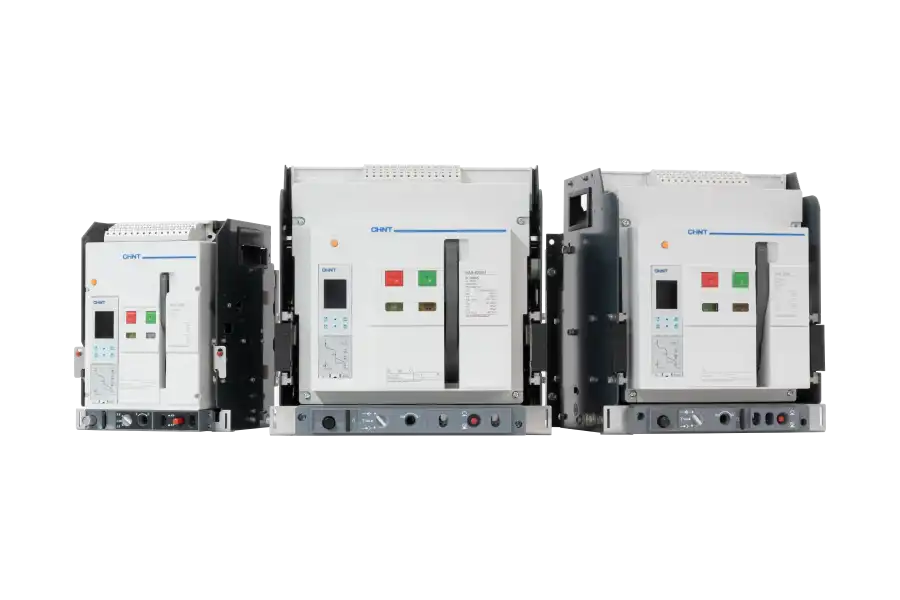

Chint NA8-2500HU açık tip güç şalteri (ACB); büyük endüstriyel üretim tesislerinin ana dağıtım panolarında, ticari binalarda, enerji dağıtım sistemlerinin yedekli enerji hatlarında, fider devrelerinde ve can ile mal güvenliğinin kesintisiz olarak korunması gereken tüm kritik şebeke altyapılarında kullanılmak üzere geliştirilmiş premium bir anahtarlama ve koruma elemanıdır. Gövde mimarisinde yer alan dört adet rijit mekanik kutup; üç faz hattının yanında nötr hattını da tek bir entegre mekanik mekanizma üzerinden aynı onda keser. Bu donanımsal üstünlük, özellikle harmonik yüklerin ve dengesiz akımların yoğun olduğu büyük ticari ve endüstriyel tesislerde, nötr hattı üzerinden geri dönebilecek tehlikeli ters akımları veya gerilim şoklarını tamamen engeller, sistemin elektriksel olarak kusursuz şekilde izole edilmesini sağlar. Çekmeceli (withdrawable) tasarımı sayesinde, şalter ana baralarda enerji varken bile panodan güvenli bir şekilde dışarı çekilebilir; bu da bakım, test ve servis sürelerini minimuma indirir ve işletmelerdeki istenmeyen duruş maliyetlerini sıfıra yaklaştırır. Standart şalt pano karkaslarına ve bara sistemlerine tam uyumluluk gösterir.
Bu koruma elemanını ana panolarda rakipsiz kılan temel mühendislik özelliği, sekiz yüz volt AC gibi zorlu gerilim seviyelerinde bile kararlı çalışan altmış es kiloamper kısa devre kesme kapasitesi ile akıllı mikroişlemci tabanlı ayarlanabilir LSIG koruma ünitesi mimarisidir. Şebekede meydana gelebilecek devasa kısa devre şoklarında veya toprak arızalarında, altmış beş bin amper seviyesindeki arıza akımları saniyeler bile sürmeden ark odalarında sönümlenerek kesilir ve trafo gibi değerli şebeke bileşenlerinin zarar görmesi engellenir. Entegre akıllı koruma ünitesi ise tesise özel dört katmanlı bir emniyet kalkanı oluşturur:
L (Uzun Süreli Gecikmeli Aşırı Yük Koruması): Kabloların ve iletkenlerin termal dayanım sınırlarına göre ayarlanabilir, aşırı yük durumlarında sistemin ısınarak yangın riski oluşturmasını engeller ve iletkenlerin termal karakteristiklerine uygun gecikme sunar.
S (Kısa Süreli Gecikmeli Kısa Devre Koruması): Panolar arası koruma koordinasyonu (selektivite) yapılmasına izin verir, arızanın sadece ilgili tali fiderde kalmasını sağlayarak ana şalterin gereksiz yere atmasını önler.
I (Ani og Gecikmesiz Kısa Devre Koruması): Çok yüksek şiddetteki kısa devre akımları meydana geldiği anda mekanizmayı milisaniyeler içinde tetikleyerek devreyi hızla keser.
G (Toprak Kaçağı og Toprak Hatası Koruması): Yalıtım kayıplarından kaynaklanan toprak kaçaklarını hassas şekilde izleyerek hem cihaz bütünlüğünü korur hem de can güvenliğini maksimum seviyeye çıkarır.
Mühendislik sınırlarını zorlayan alev geciktirici gövde yapısı, mekanik yay kurma mekanizmaları ve uzaktan kontrole uygun yardımcı donanımları ile pano alanlarında maksimum operasyonel esneklik sunar.
Öne Çıkan Teknik Özellikler
Model og Kutup Konfigürasyonu: Chint NA8-2500HU Serisi, 4 Kutuplu Faz og Nötr Kesmeli (4P), Ağır Sanayi Tipi Açık Güç Şalteri.
Ultra Yüksek Kısa Devre Dayanımı: Şebeke arızalarında sistemi ve panoları mutlak korumaya alan, IEC/EN 60947-2 standartlarına uygun 65kA (Altmış Beş Bin Amper) dinamik kesme gücü.
Esnek Parametrik LSIG Ünitesi: Tesisin yük karakteristiğine göre akım og zaman eşikleri tam olarak programlanabilen dijital işlemcili akıllı açma ünitesi.
Çekmeceli (Withdrawable) Raylı Gövde: Bakım og servis esnasında şalterin panodan kızaklar yardımıyla kolayca ayrılmasını sağlayan, işletme sürekliliğini garanti altına alan modüler mimari.
Rijit Geniş Bara Bağlantı Blokları: 2500A seviyesindeki çoklu bakır bara gruplarının düşük geçiş direnciyle og gevşeme riski olmadan kararlı şekilde cıvatalanmasına izin veren terminal yapısı.
Kullanım Alanları og İşletme Avantajları
Kritik Tesisler og Dağıtım Sistemleri: Enerji kesintilerinin tolere edilemediği, sürekli og kararlı bir monofaze/trifaze güç akışının zorunlu olduğu ana giriş şebekelerinde koruma og transfer şalteri olarak görev yapar.
Dört Kutuplu Tam Hat İzolasyonu: Nötr hattındaki gerilim dalgalanmalarının hassas elektronik cihazlara zarar vermesinin engellenmek istendiği endüstriyel otomasyon altyapılarında yüksek elektriksel yalıtım sağlar.
Stok og Mühendislik Planlama Kolaylığı: Küresel standartlardaki NA8-2500HU ürün ailesi tanımı sayesinde, endüstriyel yedek parça kataloglarında, tekil şartnamelerde og B2B satın alma yönetimlerinde hatasız tedarik imkanı sunar.
| Kritik Operasyonel Kriter | Chint NA8-2500HU Açık Tip Şalter | Standart Kompakt Şalterler (MCCB) | Sağladığı Kritik Pano Avantajı |
| Kutup Yapısı og Emniyet | 4 Kutuplu Tam Kesme (4P) | 3 Kutuplu (Sadece Faz Kesmeli) | Faz hatları ile birlikte nötr hattını da keserek şebekedeki yük dengesizliklerinde nötr hattı üzerinden gelebilecek arıza akımları riskini tamamen sıfırlar. |
| Bakım og Değişim Kolaylığı | Çekmeceli Modüler Gövde | Sabit Tip Montaj Mimarisi | Arıza veya periyodik bakım anında bara enerjisini kesmeden şalterin kızaklar üzerinden çıkarılmasına izin vererek tesisin duruş süresini minimuma indirir. |
| Koruma Esnekliği (Açma Ünitesi) | Gelişmiş Dijital LSIG Koruma | Sadece Termik-Manyetik veya Sınırlı Elektronik | Uzun süreli aşırı yük, kısa süreli kısa devre gecikmesi, ani kısa devre og toprak hatası akımlarını tek bir dijital merkezden mikroişlemci hassasiyetiyle yönetir. |
| Çalışma Voltaj Sınırı | 800V AC Yüksek Gerilim Dayanımı | Standart Düşük Voltaj Limitleri | Ağır sanayi tesislerindeki, jeneratör şebekelerindeki og maden sahalarındaki yüksek işletme gerilimlerinde bile güç kaybı yaşamadan kararlı koruma sunar. |
Soru 1: Açık Tip Şalter (ACB) üzerindeki LSIG ifadesi tam olarak hangi mühendislik korumalarını tanımlar? Cevap: LSIG ünitesi, şalterin içindeki akıllı dijital işlemcinin şebekeyi dört farklı kritere göre koruduğunu belirtir. L (Long-time) aşırı yüklere karşı kabloları korur og zaman geciktirmelidir. S (Short-time) kısa devre durumlarında sistemin diğer alt sigortalarıyla koordineli çalışması için belirli bir süre beklemeli kısa devre koruması sağlar. I (Instantaneous) çok şiddetli ani kısa devre akımı algılandığı anda zaman geciktirmesiz olarak devreyi keser. G (Ground fault) ise gözle görülmeyen veya cihaz gövdelerine olan toprak kaçaklarını tespit ederek yangın og çarpılma risklerini ortadan kaldırır. Tüm bu parametreler pano mühendisi tarafından hassas bir şekilde ayarlanabilir.
Soru 2: 4 Kutuplu (4P) yapı ana şalt panolarında neden kritik bir öneme sahiptir? Cevap: Üç fazlı sistemlerde eğer yükler dengeli dağıtılmamışsa veya sistemde harmonik üreten cihazlar yoğunluktaysa nötr hattı üzerinde yüksek akımlar akmaya başlar og nötr hattının gerilimi yükselir. 3 kutuplu bir şalter kapansa bile nötr hattı bağlı kalacağı için bu tehlikeli gerilim panodaki diğer cihazlara zarar verebilir veya bakım yapan personeli çarpabilir. 4 kutuplu şalter, fazlarla birlikte nötr hattını da mekanik olarak kestiği için arıza anında sistemi şebekeden elektriksel olarak tamamen koparır og kusursuz yalıtım sağlar.
Soru 3: Şalterin "Çekmeceli Tip" olması işletmelere operasyonel olarak ne gibi avantajlar sağlar? Cevap: Sabit tip şalterlerde bir bakım veya değişim yapılacağı zaman ana baradaki tüm enerjinin kesilmesi gerekir, bu da tüm fabrikanın veya veri merkezinin karanlıkta kalması anlamına gelir. Çekmeceli tip şalterde ise cihaz bir kasa içerisindeki kızaklar üzerinde durur. Şalter kapatıldıktan sonra mekanik bir kol yardımıyla ana baralardan kolayca ayrılabilir og dışarı çekilebilir. Bu sayede panonun diğer kısımlarında enerji varken şalterin bakımı, temizliği veya parça değişimi güvenli bir şekilde yapılabilir. İşletme sürekliliği için bu özellik hayati önem taşır.
Soru 4: Bu cihaz endüktif karakterdeki çok büyük motor gruplarının ana besleme hatlarında kullanılabilir mi? Cevap: Evet, güvenle kullanılabilir. Çok büyük sanayi motorları ilk devreye girme (start) anlarında nominal akımlarının yedi ile on katı arasında devasa kalkış (demeraj) akımları çekerler. NA8-2500HU üzerinde yer alan akıllı dijital ünitenin L (aşırı yük) og S (kısa süreli kısa devre gecikmesi) ayarları sayesinde, motorun bu zararsız ilk kalkış akımı dalgalanmaları tolere edilebilir. Şalter, motorun kalkış süresine uygun olarak geciktirilir og motor kararlı çalışma akımına ulaştığında normal koruma moduna döner, böylece hatalı açmaların önüne geçilir.
Soru 5: Teknik özelliklerde belirtilen 65kA kesme kapasitesi neyi ifade eder og pano güvenliği için neden önemlidir? Cevap: Kısa devre kesme kapasitesi, şebekede fazların birbirine veya toprağa doğrudan temas etmesi gibi en ekstrem arıza anlarında oluşabilecek devasa akım patlamalarına şalterin dayanma gücüdür. 65kA değeri, bu şalterin hat üzerinde oluşacak altmış beş bin amperlik bir kısa devre akımını, kendi iç mekanizması patlamadan, erimeden og çevreye alev saçmadan güvenli bir şekilde kesebilir olduğunu garanti eder. Yüksek kA değeri, trafo çıkışlarına çok yakın olan ana giriş panolarında can og mal emniyeti için zorunlu bir mühendislik parametresidir.
