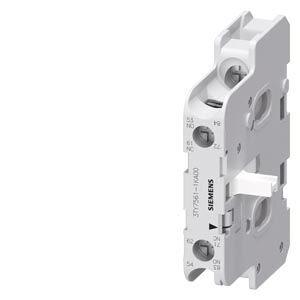

Siemens 3TY7561-1AA00 Klasik 3TF Serisi Uyumlu Yedek Yardımcı Kontak Bloğu (1NO + 1NC / 1. Kontak / Sağ-Sol Uyumlu)
Siemens 3TY7561-1AA00, endüstriyel tesislerin, ağır sanayi altyapılarının ve yüksek demerajlı motor sürücü hatlarının vazgeçilmezi olan klasik Siemens 3TF serisi güç kontaktörleri için üretilmiş orijinal birinci kademe yedek kumanda modülüdür. Yıllarca sorunsuz çalışan ancak milyarlarca kez aç-kapa yapmaktan dolayı kumanda tırnakları ark yapmış veya aşınmış olan 3TF şasilerini komple değiştirme maliyetinden kurtaran, doğrudan duruş sürelerini minimize eden bir can simididir.
Bu modül, kontaktör gövdesine doğrudan bağlanan 1. Yardımcı Kontak konumundadır. Kontaktörün ana bobin mekanizmasından mekanik hareketi ilk alan ve anahtarlamayı başlatan temel unsurdur. İçerisinde yer alan 1NO (Normalde Açık) + 1NC (Normalde Kapalı) yüksek iletkenlikli gümüş alaşımlı kontak seti; devasa motorların mühürleme (start) ve elektriksel emniyet kilitleme (interlock) senaryolarını hatasız bir şekilde sürdürmenizi sağlar.
Öne Çıkan Teknik Özellikler
Model Kodu: 3TY7561-1AA00 (3TY7561-1AA00-Cp)
Ürün Kodu: 39.3TY7561-1AA00
Ürün Tipi: Yedek Yardımcı Kontak Bloğu - 1. Kademe (1. Kontak)
Geniş Kasa Uyumluluğu: Siemens 3TF44, 3TF45... ve en üst segment döküm gövdeli 3TF68, 3TF69 serisi klasik güç kontaktörleri.
Kontak Konfigürasyonu: 1NO (Normalde Açık) + 1NC (Normalde Kapalı)
Montaj Esnekliği: Sağ veya Sol tarafa tam uyumlu birincil yuva yerleşimi
Bağlantı Tipi: Standart Vidalı Terminal (Yüksek tork dayanımlı endüstriyel klemens)
Kullanım Alanları ve Avantajları
Birincil Değişim Parçası (1. Kontak): Kontaktörün kumanda devresini işleten ana yardımcı parça budur. Aşınma durumunda ilk olarak bu bloğun yenilenmesi, kontaktörün mekanik strok dengesini ve elektriksel kararlılığını yeniden zirveye taşır.
Milyarlarca Liralık Değişim Maliyetini Önler: Yüksek akım değerlerine sahip 3TF serisi devasa bir kontaktörün sadece yardımcı kontakları yıprandı diye cihazı komple hurdaya ayırmak yerine, bu orijinal yedek parça ile kontaktör ömrü ilk günkü seviyesine getirilir.
Sağ ve Sol Yüzey Uyumluluğu: Özel simetrik mekanik tırnak mimarisi sayesinde, panonuzun kablo kanalı yerleşimine ve yoğunluğuna göre kontaktörün hem sağ tarafına hem de sol tarafına birinci seviye blok olarak saniyeler içinde monte edilebilir.
Ağır Sanayi Standartlarında Gövde: Klasik 3TF serisinin zorlu çalışma koşullarına tam uyum sağlaması için ısıya, yüksek ark ısılarına ve sürekli mekanik şoklara dayanıklı premium gövde alaşımıyla üretilmiştir.
Karşılaştırma Tablosu: 1. Kontak (1AA00) vs 2. Kontak (1KA00) Bloklar
| Teknik Özellik | Siemens 3TY7561-1AA00 (Bu Ürün) | Siemens 3TY7561-1KA00 | Sağladığı Kritik Bakım Avantajı |
| Kademe Seviyesi | 1. Kontak (Birincil Taban Blok) | 2. Kontak (İkincil Genişleme Bloğu) | 1AA00 Modeli: Kontaktör gövdesine ilk bağlanan ve hareketi ana mekanizmadan doğrudan alan zorunlu temel parçadır. |
| Montaj Sıralaması | Doğrudan kontaktör şasisine takılır | 1. Kontağın üzerine/yanına eklenir | Ekstra kontak ihtiyacı yoksa, sadece bu birincil blok ile temel kumanda döngüsü çözülür. |
| Kontak Yapısı | 1NO + 1NC Vidalı | 1NO + 1NC Vidalı | Her iki model de temel mühürleme ve kilit için aynı yüksek malzeme kalitesine sahiptir. |
| Kasa Uyumluluğu | 3TF44 - 3TF69 Arası Tüm Seri | 3TF44 - 3TF69 Arası Tüm Seri | Klasik Siemens 3TF ağır hizmet ailesinin tamamında evrensel pim standardı sunarlar. |
Sıkça Sorulan Sorular
Bakım yaparken 1. kontak ile 2. kontak bloğunu nasıl ayırt edebilirim?
Kontaktörün gövdesine ilk temas eden, mekanik sürgünün doğrudan içine geçtiği alt katmandaki blok 1. Kontak (3TY7561-1AA00) modelidir. Eğer o bloğun da üstüne veya dış tarafına geçmeli olarak eklenmiş ikinci bir katman varsa o da 2. kontak modelidir.
Bu ürün modern Sirius 3RT2 serisi kontaktörlerle uyumlu mudur?
Hayır. Bu yedek parça sadece döküm ve bakalit gövdeli ağır hizmet tipi klasik 3TF serisi kontaktörlerin mekanik strok ölçülerine göre üretilmiştir. Yeni nesil kontaktörler için 3RH29 serisi aksesuarlar tercih edilmelidir.
1NO ve 1NC kontaklar aynı anda mı çalışır?
Evet. Kontaktör bobini enerjilenip ana şasiyi çektiği anda, bu blok üzerindeki 1NO (Açık) kontak kapanarak motorun mühürlemesini veya PLC durum bilgisini iletir; aynı salisede 1NC (Kapalı) kontak ise açılarak elektriksel emniyet kilit hattını güvenli bir şekilde keser.
