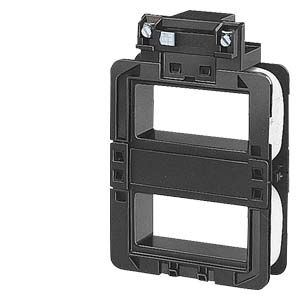

Siemens 3TY7403-0AM0 Klasik 3TF, 3TB ve 3TH Serisi Uyumlu Evrensel Yedek Bobin (220V AC / Boy: 0 - 1)
Siemens 3TY7403-0AM0, endüstriyel kontrol panolarında, makine imalat hatlarında, otomasyon devrelerinde ve motor yolverme kombinasyonlarında dünya genelinde en çok adet barındıran küçük sınıf Siemens kontaktör ve yardımcı röle aileleri için üretilmiş orijinal bir yedek elektromanyetik bobindir. Cihazın iç mekanik nüvesini kusursuz bir çekim gücüyle harekete geçirerek ana güç ve kumanda kontaklarının milisaniyeler içinde konum değiştirmesini sağlayan elektriksel tahrik merkezidir.
Bu yedek bobinin en büyük ticari ve teknik avantajı, çok geniş bir model spektrumunu tek başına kapsayabilmesidir. Siemens’in klasik Boy 0 ve Boy 1 şasi mimarisine sahip olan; 3TF30'dan 3TF33'e, 3TF40'tan 3TF43'e, 3TH40/42 yardımcı kontrol rölelerinden emektar 3TB40/41 güç kontaktörlerine kadar onlarca farklı cihazı tek başına destekler. Voltaj dalgalanmaları veya panolardaki termik stresler nedeniyle bobini yanan küçük sınıf şalt donanımlarınızı komple söküp çöpe atmak yerine, sadece bu iç sargı bobinini değiştirerek sisteminizi ilk günkü fabrikasyon kararlılığına saniyeler içinde döndürebilirsiniz.
Öne Çıkan Teknik Özellikler
Model Kodu: 3TY7403-0AM0 (3TF40-Cp / 3TH40-Cp Bobin Grubu)
Ürün Kodu: 39.3TY7403-0AM0
Ürün Tipi: Yedek Kumanda Bobini (Spare Solenoid Coil)
Bobin Besleme Gerilimi: 220V AC - 50/60 Hz (Nominal 220V endüstriyel kumanda şebekesi ve trafo hatları uyumlu)
Şasi Boyut Uyumluluğu: Boy 0 ve Boy 1 (Size 0 & Size 1) Küçük Sınıf Gövdeler
Uyumlu Güç Kontaktörleri: Siemens 3TF30, 3TF31, 3TF32, 3TF33, 3TF40, 3TF41, 3TF42, 3TF43 ve 3TB40, 3TB41
Uyumlu Yardımcı Kontaktörler: Siemens 3TH40 ve 3TH42 (40E, 31E, 22E vb. tüm kontak varyasyonları)
Sargı Teknolojisi: Uzun yıllar kesintisiz enerjili (holding) kalma durumlarındaki ısıl yorgunluğa dayanıklı premium emaye kaplı saf bakır sargı.
Kullanım Alanları ve Avantajları
Devasa Stok ve Depolama Kolaylığı: Tesisinizde veya bayi stoğunuzda onlarca farklı 3TF ve 3TH modeli bulunuyorsa, her biri için ayrı ayrı bobin kodu yedeklemenize gerek kalmaz. Bu tek bir ürün kodu, küçük sınıf koca bir şalt filosunu yedeklemeye yeter, depo maliyetlerinizi azaltır.
Maksimum Bakım Ekonomisi: Endüstride en yüksek saha sirkülasyonuna sahip 9A, 12A ve 16A sınıfı kontaktörlerin sadece bobini kavrulduğunda, cihazı komple değiştirme maliyetini tamamen ortadan kaldırarak işletme bütçenizi korur.
Kabloları Sökmeden Hızlı Revizyon: 3TF ve 3TH serisinin dikey açılır usta dostu modüler yapısı sayesinde, kontaktörün alt klemenslerine giren kalın ana güç kablolarını sökmeden, sadece üst gövde vidalarını gevşeterek bobini saniyeler içinde yatay olarak değiştirebilirsiniz.
Tam Frekans Kararlılığı ve Sessizlik: Siemens'in hassas sarım kalitesi ve taşlanmış iç nüve uyumu, alternatif akımlı (AC) şebekelerdeki küçük frekans oynamalarında bile manyetik nüvenin titreme, zırıltı veya vınlama yapmasını engeller, panoda tamamen sessiz çalışır.
Karşılaştırma Tablosu: 220V AC Bobin (-0AM0) vs 230V AC Bobin (-0AP0)
| Teknik Özellik | Siemens 3TY7403-0AM0 (Bu Ürün) | Siemens 3TY7403-0AP0 | Sağladığı Kritik Pano Tasarım Avantajı |
| Kumanda Voltajı | 220V AC (Alternatif Akım) | 230V AC (Alternatif Akım) | 3TY7403-0AM0 Modeli: Nominal 220V üreten kumanda trafolarında ve eski kararlı şebekelerde tam gerilim uyumu sağlar. |
| Kasa ve Boyut | Boy 0 - Boy 1 Uyumlu | Boy 0 - Boy 1 Uyumlu | Her iki modelin de dış plastik kalıbı, klemens yerleşimi ve şasi uyumluluğu tamamen birebirdir. |
| Uyumlu Cihaz Listesi | 3TF40/41, 3TH40, 3TB40 vb. | 3TF40/41, 3TH40, 3TB40 vb. | Her iki bobin de aynı evrensel cihaz ailesini (10'dan fazla modeli) eksiksiz destekler. |
| Kullanım Amacı | Trafolu veya Eski Hat Revizyonu | Yeni Tip Şebeke Entegrasyonu | Projedeki nominal kumanda trafosu çıkış gerilimine göre doğru bobin seçilerek bobin ömrü maksimuma çıkarılır. |
Sıkça Sorulan Sorular
Bu bobin 3TF44 veya 3TF45 gibi Boy 2 üst modellere uyar mı?
Hayır. Siemens 3TF serisinde her şasi boyutunun iç manyetik nüve genişliği ve yay tansiyon yatağı farklıdır. Bu ürün yalnızca Boy 0 ve Boy 1 şasiye sahip (3TF40'tan 3TF43'e kadar olan) küçük modeller içindir. 3TF44 ve üst şasiler (Boy 2) için kendi boyut koduna uygun 3TY7443 serisi bobinleri tercih etmelisiniz.
3TH40 kumanda rölesinin kontak yapısı (Örn: 4NO veya 2NO+2NC) bu bobinin montajını etkiler mi?
Kesinlikle hayır. 3TH40 yardımcı kontaktörünün üzerindeki kontak kombinasyonu ne olursa olsun (40E, 31E, 22E vb.), cihazın iç bobin yatağı ve Boy 0 mekanik şasisi tamamen aynıdır. Bu bobin tüm 3TH40 varyasyonlarına el aleti gerektirmeden kusursuz uyum sağlar.
Bobinin yandığı (kavrulduğu) elektriksel olarak nasıl kesinleştirilir?
Kontaktörün A1-A2 kumanda uçlarına kumanda enerjisi geldiği halde cihaz mekanik olarak tık demiyorsa; enerji kesilip multimetre ile A1-A2 uçlarının direnci (Ohm) ölçüldüğünde ekranda "açık devre" (OL / sonsuz direnç) okunuyorsa bobin sargısı kesin olarak kopmuş (yanmış) demektir.
