Siemens SENTRON 3VA Serisi Kompakt Şalterler (MCCB) İçin Genişletilmiş Klemens ve Terminal Koruma Kapağı (3VA13/14 ve 3VA23/24 400A - 630A Şasi Uyumluluğu / IP40 Dokunma Emniyeti İzolasyon Aksesuarı / Ürün Kodu: 3VA9481-0WF30)

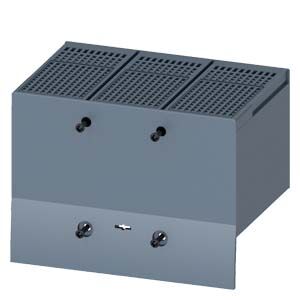

Siemens SENTRON 3VA9481-0WF30, endüstriyel ana dağıtım panolarında ve motor kontrol merkezlerinde (MCC) görev yapan 400A ve 630A şasili (3VA13, 3VA14, 3VA23 ve 3VA24) 3 kutuplu kompakt şalterlerin bağlantı terminallerini korumak için tasarlanmış yüksek segment bir izolasyon donanımıdır. Şalterin giriş veya çıkış flanşlarına doğrudan vidalanan bu genişletilmiş kapak; çıplak bakır baraların, klemenslerin ve kalın kesitli kablo pabuçlarının dış dünya ile olan fiziksel temasını tamamen keser.
Bu aksesuarı pano imalat standartlarında (IEC 61439) zorunlu kılan en büyük teknik üstünlüğü; bağlantı noktalarında sağladığı IP40 dokunma koruması ve sinsi ark atlamalarını önleyen rijit teknik polimer yapısıdır. Genişletilmiş (extended) gövde mimarisi sayesinde, faz aralıklarını açmak için kullanılan bara genişletme aparatları (spreaders) şaltere takılsa dahi tüm çıplak yüzeyleri tek bir blok halinde örter. Toz, nem veya yabancı cisimlerin (vida, alet düşmesi vb.) fazlar arasına girerek devasa kısa devrelere yol açmasını engeller, şalt tesisinizin operasyonel güvenliğini maksimuma çıkarır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Güvenlik ve İzolasyon Ekosistemi.
Fonksiyon: Genişletilmiş Terminal Kapak (Extended Terminal Cover / Koruma Zırhı).
Şalter Kutup Yapısı: 3 Kutup (3-Pol Trifaze sistemler için tam uyumlu geniş tasarım).
Şasi Kapasite Uyumluluğu: Siemens 3VA13 / 3VA14 (400A-630A) ve 3VA23 / 3VA24 (400A-630A) şasili kompakt tip güç şalterleri ile milimetrik mekanik entegrasyon.
Güvenlik Derecesi: Bağlantı terminallerini parmak ve el temasından koruyan donanımsal IP40 koruma rijitliği.
Malzeme Kalitesi: Isıl şoklara, ark ısısına ve korozyona dayanıklı, kendinden sönümlü yüksek kaliteli şeffaf/mat endüstriyel polimer gövde.
Kullanım Alanları ve İşletme Avantajları
Bara Genişletme (Spreader) Uygulamaları: Faz aralıkları açılmış geniş bakır bara montajlarında terminal bölgesini tamamen kapatarak izole eder.
Tavizsiz İş Sağlığı ve Güvenliği (İSG): Pano kapağı açıldığında usta bakım personelinin enerjili klemens noktalarına kazara dokunmasını %100 engeller.
Kablolama Düzeni ve Estetik: Karmaşık ve kalın kablo girişlerini tek bir muhafaza altında toplayarak panoda temiz ve kurumsal bir görünüm sağlar.
Dış Etken Koruması: Panonun içine sızabilecek nem, iletken tozlar veya küçük el aletlerinin bağlantı noktalarında ark (şerare) yaratmasını durdurur.
| Kritik Operasyonel Kriter | Siemens 3VA9481-0WF30 Genişletilmiş Kapak | Standart Kısa Terminal Kapakları | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Bara/Kablo Hacim Alanı | Maksimum (Genişletilmiş pabuçlar ve baralar rahatça sığar) | Sınırlı (Sadece standart kablo girişlerine uygundur) | Pano içinde bara genişletme aparatı kullanıldığında terminal bölgesinin açıkta kalmasını engeller. |
| Dokunma Emniyeti (IP) | Tam IP40 Koruma (Parmak ve el teması kesinlikle engellenir) | Standart Koruma | Şantiye kabul testlerinde ve IEC standart denetimlerinde panonun doğrudan onay almasını sağlar. |
| Yabancı Cisim Emniyeti | En Üst Düzey (Terminal bölgesi tamamen mühürlenir) | Açık noktalardan sızma riski vardır | Bakım esnasında ana klemenslerin üzerine cıvata veya anahtar düşmesiyle oluşacak kısa devreleri önler. |
| Montaj Lokasyonu | 3 Kutuplu Giriş veya Çıkış Terminalleri | Sadece standart terminal bölgesi | Şalterin hem alt hem üst kısmına projenin durumuna göre hızlıca tak-çıkar entegrasyon sunar. |
Sıkça Sorulan Sorular
Bu paketten kaç adet çıkıyor? Şalterin hem altını hem üstünü kapatmaya yeter mi?
Bu ürün kodu (3VA9481-0WF30) içeriğinde 1 adet genişletilmiş terminal kapak bulunur. 3 kutuplu bir şalterin sadece bir yönünü (örneğin sadece üstteki giriş terminallerini veya sadece alttaki çıkış terminallerini) kapatmaya yeterlidir. Eğer şalterinizin hem giriş hem de çıkış linyelerindeki çıplak baraları korumak istiyorsanız, sipariş adetini 2 olarak güncellemelisiniz.
Bu kapak takılıyken şalterin içindeki kablolara termal kamera ile bakılabilir mi?
Evet, Siemens terminal kapaklarının üzerinde termal kamera ölçümlerine veya kontrol kalemlerine izin veren özel test delikleri yer alır. Kapak yerinden sökülmeden, güvenli mesafeden klemenslerin ısıl yük ve gevşeklik kontrolü pürüzsüzce yapılabilir.
