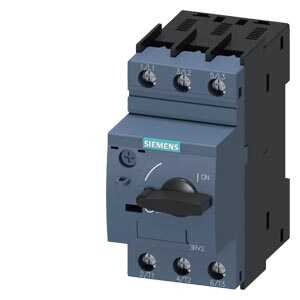

Siemens Sirius 3RV2021‑1DA10 Endüstriyel Standart Motor Koruma Şalteri (1.0 – 1.6 A / Boy: S0 / Termik-Manyetik / IEC Standartlı)
Siemens Sirius 3RV2021‑1DA10, fabrika otomasyon hatlarında, konveyör sistemlerinde, endüstriyel fan gruplarında ve arıtma tesislerinde küçük ve orta ölçekli trifaze motorları korumak üzere tasarlanmış dünya standartlarında bir motor koruma şalteridir (MKŞ). Küresel elektrik otoritelerinin tescillediği IEC 60947-4-1 / EN 60947-4-1 normlarına %100 uyumlu olarak üretilen bu şalter, motor kontrol devrelerinin en güvenilir birincil emniyet kalkanıdır.
1.0 ila 1.6 Amper arasında el ile hassas bir şekilde kalibre edilebilen termik kadranı sayesinde, motor milindeki mekanik zorlanmaları, rulman kilitlenmelerini veya şebekedeki faz kesilmelerini (tek faza kalma) saliseler içinde algılar. Gelişmiş termik (aşırı yük) ve manyetik (kısa devre) atma mekanizmaları, motor sargılarınız ve panonuzdaki diğer hassas bileşenler zarar görmeden elektriksel akışı keserek sistemi tam korumaya alır.
Öne Çıkan Teknik Özellikler
Model Kodu: 3RV2021‑1DA10 (Sirius 3RV20 Serisi)
Ürün Kodu: 39.3RV2021‑1DA10
Ürün Tipi: Standart IEC Sınıfı Termik - Manyetik Motor Koruma Şalteri
Şasi Boyutu: Boy S0 (Size S0 - Kompakt ve standart modüler pano yerleşimi)
Termik Ayar Sahası: 1.0 Amper – 1.6 Amper (Ön yüzeydeki korumalı döner kadran ile kolayca set edilir)
Anma Gerilimi: 400 V AC - 50/60 Hz (Uluslararası endüstriyel şebekelerle tam uyum)
Kısa Devre Kesme Kapasitesi (Icu): 400V şebeke altında 100 kA değerine varan ultra yüksek güvenlik eşiği
Bağlantı Altyapısı: Güçlendirilmiş, gevşemeye karşı dirençli standart vidalı klemens bağlantıları
Entegre Korumalar: Aşırı Akım (Termik), Ani Kısa Devre (Manyetik) ve Gelişmiş Faz Kaybı (Asimetri) Hassasiyeti
Kullanım Alanları ve Avantajları
0.37 kW ve 0.55 kW Motorlar İçin İdeal: 400V trifaze endüstriyel şebekede sıklıkla karşımıza çıkan küçük güçteki motorların demeraj (ilk kalkış) akımlarından etkilenmeden, nominal çalışma sınırlarında tam koruma sağlar.
Boy S0 Şasi Simetrisi: Cihaz 1.0 - 1.6A gibi düşük bir akım bandında olmasına rağmen Boy S0 gövdede üretilmiştir. Bu sayede panonuzda yer alan daha büyük akımlı Boy S0 şalt cihazları ve kontaktörlerle yan yana dizildiğinde mükemmel bir görsel ve fiziksel hizalama sunar.
Sirius Modüler Sistem Entegrasyonu: Ön kısımdaki bara ve klemens uyumu sayesinde, Siemens Sirius serisi S0 güç kontaktörlerinin (Örn: 3RT2024, 3RT2025 vb.) üstüne harici bir link modülü (arabağlantı aparatı) ile doğrudan kenetlenerek kablosuz ve ultra kompakt bir motor yolverici (starter) kombinasyonuna dönüşebilir.
Hızlı ve Net Arıza Teşhisi: Hat üzerinde meydana gelen bir arıza (aşırı yük veya kısa devre) sebebiyle otomatik açma yaptığında kurma mandalı tam ortadaki "TRIP" konumuna düşer. Bu sayede bakım personeli, sistemin manuel olarak mı kapatıldığını yoksa elektriksel bir problemden dolayı mı durduğunu panonun kapağını açtığı an net bir şekilde anlar.
Karşılaştırma Tablosu: Boy S0 Şasi (3RV2021) vs Boy S00 Şasi (3RV2011)
| Teknik ve Operasyonel Kriter | Siemens Sirius 3RV2021‑1DA10 (Boy S0 - Bu Ürün) | Siemens Sirius 3RV2011‑1DA10 (Boy S00) | Sağladığı Kritik Pano Tasarım Avantajı |
| Şasi Gövde Ölçüsü | Boy S0 (Geniş / Standart Derinlik) | Boy S00 (Mikro / Dar Kasa) | 3RV2021 Modeli: Boy S0 kontaktörlerle (9A-38A arası) doğrudan link modülüyle kablosuz birleşebilir. |
| Kısa Devre Dayanımı (Icu) | 100 kA (Ultra Yüksek Koruma) | 100 kA (Yüksek Koruma) | Her iki cihaz da yüksek kısa devre akımlarını başarıyla keser, ancak S0 şasi ısıl deşarjı daha rahat dağıtır. |
| Yedek Parça ve Aksesuar | Boy S0 uyumlu geniş aksesuar ailesi | Boy S00 uyumlu kompakt aksesuarlar | Panonuzda ağırlıklı olarak S0 kasa kullanılıyorsa, yardımcı kontaklar ve aksesuarlar tek tip olarak yedeklenebilir. |
| Görsel ve Mekanik Düzen | S0 Güç Blokları ile %100 Kusursuz Hizalama | S00 Güç Blokları ile Uyumlu | Panonun içinde farklı kasa boyutlarının oluşturacağı karmaşık kablolama görüntüsünü ve seviye farklarını tamamen eler. |
Sıkça Sorulan Sorular
1.0 – 1.6 A ayar sahası tam olarak neyi ifade eder ve ayarı nasıl yapılmalıdır?
Bu şalterin koruma yapabileceği motorun nominal çalışma akımının bu aralıkta olması gerektiğini ifade eder. En sağlıklı ve fabrikasyon kararlılıktaki koruma için, şalterin önündeki şeffaf koruma kapağını kaldırıp düz uçlu bir tornavida yardımıyla döner kadranı motorunuzun üzerinde yazan nominal etiket akımına (In) tam olarak eşitlemelisiniz. Örneğin motor etiketinde 1.3A yazıyorsa kadranı tam 1.3 değerine getirmelisiniz.
Bu motor koruma şalteri monofaze (220V AC) motor hatlarında kullanılabilir mi?
Evet, kullanılabilir. Üç kutuplu (trifaze) bu şalterin entegre "faz yokluğu" koruma özelliğinin devreye girip gereksiz yere sistemi açmasını önlemek ve iç bimetallerin dengeli ısınmasını sağlamak için; monofaze faz hattını şalterin birinci kutbundan girip, ikinci kutbundan çıkarıp, üçüncü kutbuna seri bir şekilde köprüleyerek (döngü yaparak) güvenle bağlayabilirsiniz.
Ürünün arkasındaki montaj tırnağı standart raylara uyar mı?
Evet. Ürün son derece usta dostudur. Arkasında bulunan entegre yaylı tırnak mekanizması sayesinde tüm standart 35mm endüstriyel DIN raylarına harici bir aparat veya teknik el aleti gerektirmeden tek bir hareketle "çıt" diye takılır. Ağır vibrasyonlu makineler için vida ile doğrudan montaj plakasına sabitleme yuvaları da mevcuttur.
