Siemens SENTRON 3VA Serisi Kompakt Şalterler (MCCB) İçin Acil Durdurma Tipi Kapı Üstü Uzatma Kollu Tahrik Mekanizması (3VA13/14 ve 3VA23/24 400A - 630A Şasi Uyumluluğu / Sarı-Kırmızı Renk Kodu / IEC IP65 Sızdırmazlık / Donanımsal Kapı İnterlock Sistemi / Ürün Kodu: 3VA9467-0FK25)

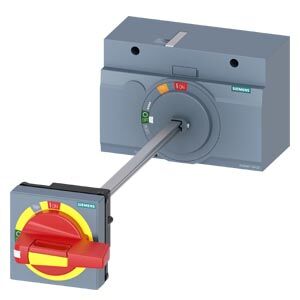

Siemens SENTRON 3VA9467-0FK25, ağır sanayi tesislerinin ana dağıtım kabinlerinde, motor kontrol merkezlerinde (MCC), büyük kırma-eleme tesislerinde ve yangın/güvenlik senaryolarının işletildiği enerji odalarında görev yapan 400A ve 630A şasili (3VA13, 3VA14, 3VA23, 3VA24) kompakt şalterlerin pano dışından güvenle kumanda edilmesi için tasarlanmış üst segment bir acil stop döner tahrik mekanizmasıdır. Şalter üzeri geçme taban ünitesi, uzatma mili ve pano kapağına monte edilen ergonomik sarı/kırmızı döner koldan oluşan bu komple set; acil durumlarda pano kapağını açma riskini tamamen ortadan kaldırarak şebeke enerjisinin dışarıdan anında kesilmesini sağlar.
Bu aksesuarı uluslararası İSG projelerinde ve teknik şartnamelerde zorunlu kılan en büyük üstünlüğü; fail-safe (hataya kapalı) mekanik kapı kilitleme (interlock) mimarisi ve IEC IP65 yüksek koruma sınıfıdır. Şalter "ON" (Devrede) konumundayken pano kapağının açılmasını fiziksel olarak durduran mekanizma, usta personeli enerjili baralara temastan ve olası ark patlamalarından korur. Uluslararası görsel normlara uygun sarı taban üzerindeki kırmızı kol tasarımı, kriz anlarında bakım ekiplerinin ana kesiciyi saniyeler içinde fark etmesini sağlar. Ayrıca, kol üzerinde yer alan gömme kilit yatağı, asma kilit kombinasyonları ile bakım emniyeti (LOTO) süreçlerine tam uyum sunar.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Ağır Hizmet Tahrik ve Emniyet Ekosistemi.
Fonksiyon: Acil Durdurma Tipi Kapı Üstü Uzatma Kollu Döner Mekanizma (Emergency Rotary Operator).
Görsel Kodlama: Sarı Zemin Üzerine Kırmızı Kumanda Kolu (Uluslararası Acil Durum / Emergency Stop Standartı).
Şasi Kapasite Uyumluluğu: Siemens 3VA13 / 3VA14 (400A-630A) ve 3VA23 / 3VA24 (400A-630A) 3-Pol ve 4-Pol şasili kompakt şalter modelleri ile milimetrik mekanik entegrasyon.
Koruma Seviyesi: IEC IP65 Standartı (Pano kapağında sızdırmazlık sağlayarak toz girişini ve her yönden gelen sıvı şoklarını tamamen engeller).
Mekanik Güvenlik: Şalter devredeyken kapak kilitlenmesi (door interlock) ve asma kilit (padlock) takılabilir emniyet yatağı.
Kullanım Alanları ve İşletme Avantajları
Acil Kesme İstasyonları: Kritik imalat hatlarında, konveyör fiderlerinde veya fabrika ana girişlerinde harici bir butona ihtiyaç duymadan mekanik acil stop işlevi görür.
Zorlu Ortam Şartları: Çimento fabrikaları, taş ocakları, kimya tesisleri ve arıtma merkezleri gibi yüksek toz, nem ve korozyon içeren sahalarda IP65 gövdesiyle sorunsuz çalışır.
Tavizsiz Personel Emniyeti: Şalter enerjili durumdayken panonun yetkisiz kişilerce açılmasını mekanik kilit sistemiyle engeller.
Komple Montaj Kolaylığı: Kutu içeriğinde montaj şablonu, sızdırmazlık contaları, uzatma mili ve kapı üstü kol seti tam olarak yer alır; harici bir adaptör gerektirmez.
| Kritik Operasyonel Kriter | Siemens 3VA9467-0FK25 Acil Stop Tipi (Bu Ürün) | Standart Gri Renkli Dönüş Mekanizmaları | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Görsel Tasarım ve Amacı | Sarı / Kırmızı (Acil Durum ve İSG Odaklı Koruma) | Standart Gri / Siyah (Genel manevra ve şebeke kontrolü) | Kriz ve yangın anlarında operatörün ana kesiciyi saniyeler içinde bulup devreyi kesmesini sağlar. |
| Çevresel Koruma Sınıfı | IEC IP65 (Toz ve Su Geçirmez Sızdırmazlık) | Genellikle IP30 veya IP40 seviyesi | Ağır sanayinin kirli, nemli ve jet su temizliği yapılan agresif ortamlarında şalteri tam koruma altına alır. |
| Kapı Kilitleme (Interlock) | Gelişmiş Mekanik Kilit (Şalter ON iken kapak kilitlenir) | Standart veya Opsiyonel Kilit | Panodaki enerjili bakır baralara kazara müdahaleleri donanımsal olarak engelleyerek iş kazalarını sıfırlar. |
| Bakım Emniyeti (LOTO) | Entegre Asma Kilit Yuvası (Çoklu kilit desteği) | Sınırlı Kilitlenebilirlik | Hat üzerinde çalışan usta personelin güvenliği için şalterin başkası tarafından açılmasını kesin olarak önler. |
Sıkça Sorulan Sorular
Şalter bir arıza nedeniyle açtığında (Trip), kapı üstündeki bu kol durum değişikliğini gösterir mi?
Evet, mekanizma şalterin üç mekanik konumunu da (ON - OFF - TRIP) kolun üzerindeki endüstriyel göstergelerle pano dışına eş zamanlı yansıtır. Eğer şalter aşırı yük veya kısa devre nedeniyle Trip konumuna düşerse, kırmızı kol orta hizadaki "Trip" çizgisine gelerek operatörü görsel olarak net bir şekilde uyarır.
Bu setin içinden çıkan milin boyu ne kadar? Derin panolara uyar mı?
Siemens uzatma kollu tahrik setlerinin içinden çıkan standart uzatma milleri genellikle 300 mm derinliğe kadar olan panolar için optimize edilmiştir. Pano derinliğinize göre usta montaj ekibiniz bu mili keserek milimetrik olarak ayarlayabilir. Eğer panonuz daha derin bir dikili tip kabin ise, harici olarak satılan ekstra uzun mil aksesuarlarını sisteminize entegre edebilirsiniz.
