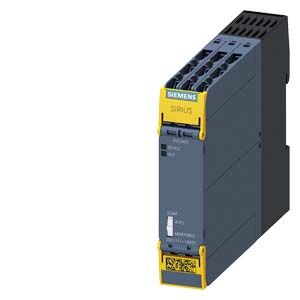

Siemens SIRIUS 3SK1 Serisi Standart Basic Makine Emniyet Rölesi (SIL 3 - PL e Sertifikalı / 3 Emniyet Çıkışı + 1 Sinyal Çıkışı / 24V AC/DC / Vidalı Bağlantı / Ürün Kodu: 3SK1111-1AB30)
Siemens 3SK1111-1AB30, modern makine imalatında, robotik hücrelerde ve endüstriyel üretim hatlarında personelin can güvenliğini sağlamak için tasarlanmış birinci sınıf bir elektromekanik emniyet (Safety) rölesidir. Acil Durum (E-Stop) butonları, makine emniyet kapısı (Safety Switch) şalterleri ve ışık bariyerlerinden gelen sinyalleri sürekli olarak, çift kanallı (yedekli) bir şekilde denetler. Bir tehlike anında veya sensörlerden gelen kablolarda bir kopma/kısa devre yaşandığında, makinenin tehlikeli hareketlerini anında durdurarak operatörleri olası iş kazalarından kesin olarak korur.
Yazılım gerektirmeyen (Parametresiz) yapısı sayesinde devreye alınması son derece kolaydır. Cihazın ön kapağının altında yer alan DIP Switch'ler ile makinenizin risk analizine uygun olan çalışma modunu (Otomatik Başlatma, İzlemeli Başlatma, Çapraz Devre Algılama) anında set edebilirsiniz. Cihaz, uluslararası makine direktiflerinin en üst standardı olan SIL 3 (IEC 62061) ve PL e (ISO 13849-1) seviyelerini karşılar. Sadece 22.5 mm genişliğindeki ince (slim) tasarımı ile panonuzda minimum yer kaplarken, 3 adet Normalde Açık (NO) emniyet çıkışıyla ana kontaktörleri veya sürücüleri (Inverter STO) güvenle keser.
Öne Çıkan Teknik Özellikler
Model Serisi: SIRIUS 3SK1 Standard Basic (Evrensel Emniyet Uygulamaları İçin)
Kontrol Gerilimi (Besleme): 24 V AC/DC (Otomasyon panolarının evrensel voltaj standardı)
Giriş Tipi: 1 Kanallı veya 2 Kanallı sensör bağlantısına uygun (E-Stop, Işık Perdesi, Kapı Şalteri)
Kontak Çıkış Yapısı: 3 NO (Emniyet Devresi Çıkışı - Devre kesmek için) + 1 NC (Sinyal Çıkışı - PLC arıza bildirimi için)
Bağlantı Tipi: Endüstriyel kullanıma uygun, standart Vidalı Klemensler
Yapılandırma: Ön paneldeki DIP Switch'ler ile donanımsal (yazılımsız) ayar
Emniyet Seviyesi: SIL 3 (IEC 62061) ve PL e / Cat 4 (ISO 13849-1) tam sertifikasyon
Gövde Genişliği: 22.5 mm (Kompakt ve dar alanlara tam uyum)
Kullanım Alanları ve Avantajları
Makine İmalatı ve E-Stop Yönetimi: Tüm tehlikeli endüstriyel makinelerde (Presler, CNC'ler, Paketleme makineleri) Acil Stop butonlarının ana değerlendirme merkezi olarak görev yapar.
Cebri Yönlendirmeli Güvenlik: Normal rölelerin aksine, kontaklardan biri ark yapıp yapışsa bile cihazın tasarımı diğer kontakların açılmasını garanti eder, makineyi kesin durdurur.
Yazılımsız Hızlı Devreye Alma: Bilgisayara, özel yazılım kablolarına veya programlama bilgisine ihtiyaç duymaz. DIP switch'ler sayesinde sahadaki elektrik ustası tarafından dakikalar içinde kurgulanabilir.
Kablo Arızalarını (Çapraz Devre) Yakalama: Çift kanallı bağlandığında, sensörden gelen iki kablonun yolda ezilip birbirine kısa devre yapması (Çapraz Devre / Cross-Circuit) durumunu fark edip sistemi kilitler.
Teknik Karşılaştırma Tablosu: Siemens 3SK1 Emniyet Rölesi vs Standart Endüstriyel Röle
| Kritik Operasyonel Kriter | Siemens 3SK1111-1AB30 (Emniyet Rölesi) | Standart Endüstriyel Röle (Örn: Cam Röle) | Sağladığı Kritik İş Güvenliği Avantajı |
| Kontak Yapısı ve Yapışma Durumu | Cebri Yönlendirmeli (Forcibly Guided) | Bağımsız (Birbirini mekanik etkilemez) | Bir kontak yapışsa (kaynasa) bile devre mekanik olarak zorla kesilir, E-Stop ASLA boşa çıkmaz. |
| Kablo ve Kısa Devre Denetimi | Çift Kanallı ve Çapraz Devre Denetimli | Sadece sinyal gelirse veya kesilirse çalışır | Acil stop kablosu makine gövdesinde ezilirse durumu "arıza" olarak algılar ve makineyi başlatmaz. |
| Sertifikasyon (İş Güvenliği) | SIL 3 / PL e (Cat 4) Onaylı | Emniyet sertifikası yoktur | CE belgeli makine üretimi yapmak ve yasal iş güvenliği denetimlerinden geçmek için zorunludur. |
| Geri Besleme (Feedback Loop) | Geri besleme döngüsü (Y1-Y2) izlemesi yapar | Kendi başına izleme yapamaz | Makineyi durduran ana kontaktörlerin gerçekten açılıp açılmadığını denetleyerek sistemi çift dikiş korur. |
Sıkça Sorulan Sorular
DIP Switch ile ayarlanan "Çapraz Devre Algılama" (Cross-Circuit Detection) nedir?
Özellikle çift kontaklı bir Acil Stop butonundan panoya gelen iki ayrı sinyal kablosunun, makine üzerinde bir yere sıkışıp izolasyonlarının soyulması ve birbirine temas etmesi (kısa devre) durumudur. Standart röleler bunu algılayamaz ve butona bassanız dahi kısa devreden dolayı sinyal döneceği için makine durmaz. 3SK1 rölenizdeki bu özelliği açtığınızda, cihaz iki hatta farklı sinyaller göndererek kabloların yolda birbirine değdiğini (çapraz devre) anında hisseder ve emniyete geçer.
"Otomatik Start" ile "İzlemeli (Monitored) Start" arasındaki fark nedir?
Bir emniyet kapısını açtınız ve makine durdu. Kapıyı kapattığınız an makinenin hiçbir butona basmadan kendi kendine tekrar çalışmasına "Otomatik Start" denir (Sadece tehlikesi az olan proseslerde kullanılır). Ancak "İzlemeli (Monitored) Start" modunda, kapıyı kapatsanız bile operatörün panodaki mavi renkli "RESET/START" butonuna bilinçli olarak basıp bırakması (izleme) gerekir. Bu, operatör tehlikeli alanın içindeyken kapının kazara kapanması durumunda makinenin aniden çalışıp operatörü ezmesini önleyen hayati bir iş güvenliği kuralıdır. İki mod da DIP switch ile seçilebilir.
SIL 3 ve PL e ne anlama geliyor?
Uluslararası makine emniyeti standartlarının (IEC 62061 ve ISO 13849-1) belirlediği en yüksek güvenilirlik seviyeleridir. Bir cihazın SIL 3 veya PL e sertifikasına sahip olması; cihazın donanımsal olarak kendini sürekli test ettiği, hata yapma veya komutu yerine getirememe olasılığının matematiksel olarak "milyarda bir" gibi oranlara indirgendiği anlamına gelir. Ağır presler veya tehlikeli robotik hatlar için bu seviyeler yasal olarak zorunludur.
