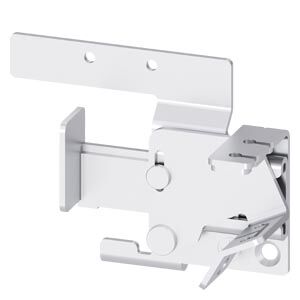

Siemens SENTRON 3VA Serisi Kompakt Şalterler (MCCB) İçin Bowden Kablolu Karşılıklı Mekanik Kilitleme Donanımı (3VA1 ve 3VA2 100A - 250A Şasi Uyumluluğu / Esnek Transfer ve Kuplaj Emniyet Aksesuarı / Ürün Kodu: 3VA9257-0VF10)
Siemens SENTRON 3VA9257-0VF10, endüstriyel jeneratör senkronizasyon panolarında, otomatik transfer (ATS) sistemlerinde ve karmaşık kuplaj devrelerinde görev yapan 100A, 160A ve 250A şasili 3VA serisi şalterlerin güvenliğini sağlamak için geliştirilmiş üst segment bir mekanik kilit aksesuarıdır. Esnek çelik Bowden kablosu teknolojisini kullanan bu sistem, iki bağımsız şalterin aynı anda kapanarak sistemde devasa bir faz çakışması veya ters besleme arızası yaşanmasını fiziksel olarak engeller.
Bu aksesuarı modern şalt projelerinde vazgeçilmez kılan en büyük teknik üstünlüğü; şalterler arası mesafe ve konumdan bağımsız esnek montaj kabiliyetidir. Rijit metal kolların aksine, Bowden kablosu sayesinde şalterlerin panodaki yerleşimi (alt-üst veya yan-yana fark etmeksizin) kilit kalitesini etkilemez. Elektriksel kilitlerin (röle/PLC) hata payına karşı nihai bir koruma bariyeri sunan bu donanım, şalterlerden biri "ON" (Devrede) konumundayken diğerinin kolunun fiziksel olarak kurulmasını imkansız hale getirerek işletme güvenliğini maksimuma taşır.
Öne Çıkan Teknik Özellikler
Model Serisi: Siemens SENTRON 3VA Emniyet ve Kilitleme Ekosistemi.
Fonksiyon: Bowden Kablolu Mekanik Kilitleme (Mechanical Interlock with Bowden Cable).
Şasi Uyumluluğu: Siemens 3VA 100A, 160A ve 250A kapasiteli (3VA10, 3VA11, 3VA12 ve 3VA20, 3VA21, 3VA22) şalter modelleri ile tam uyum.
Güvenlik Mimarisi: İki şalter arasında fiziksel bağ kurarak karşılıklı kilitleme (interlocking) sağlar.
Malzeme Rijitliği: Yüksek gerilme kuvvetlerine ve endüstriyel vibrasyona dayanıklı, kendinden yağlamalı esnek çelik halat ve rijit bağlantı modülleri.
Kullanım Alanları ve İşletme Avantajları
Esnek Şebeke-Jeneratör Transferi: Şalterlerin pano içindeki farklı seviyelerde veya kompartımanlarda olduğu sistemlerde güvenle kullanılır.
Elektriksel Arızalara Karşı Koruma: Kumanda devresindeki röle yapışması veya PLC yazılım hatası durumunda bile mekanik bariyer sayesinde sistemin çakışmasını önler.
Tavizsiz Personel Güvenliği: Manuel müdahale esnasında yapılabilecek manevra hatalarını donanımsal olarak engeller.
Uzun Ömürlü Mekanizma: Siemens'in yüksek kaliteli mühendislik plastikleri ve çelik bileşenleri sayesinde on binlerce kilit döngüsünde dahi hassasiyetini yitirmez.
| Kritik Operasyonel Kriter | Siemens 3VA9257-0VF10 Bowden Kilit | Rijit Milli Mekanik Kilitleme | Sağladığı Kritik Endüstriyel Pano Avantajı |
| Montaj Esnekliği | Çok Yüksek (Şalterler alt alta veya farklı bölmede olabilir) | Düşük (Şalterler yan yana ve hizalı olmalıdır) | Pano tasarımında şalter yerleşimi konusunda tam özgürlük sağlar, pano hacmini küçültür. |
| Güvenlik Güvenilirliği | %100 (Hatalı manevrayı fiziksel olarak bloklar) | %100 | İnsan kaynaklı manevra hatalarını ve enerji çakışmalarını donanımsal olarak sıfırlar. |
| Bakım ve Ayar | Düşük (Hassas gerginlik ayarı bir kez yapılır) | Yüksek (Mekanik kolların hizası bozulabilir) | Uzun vadeli işletme maliyetini düşürür, kilit mekanizmasının gevşemesini önler. |
| Uygulama Hızı | Hızlı (Modüler aksesuar yuvalarına tak-çıkar) | Orta (Mekanik kolların hizalanması zordur) | Pano imalat sürelerini kısaltır, işçilik maliyetinden tasarruf ettirir. |
Sıkça Sorulan Sorular
Bu paket iki şalteri birden kilitlemek için yeterli mi?
Mekanik kilitleme bir sistemdir. 3VA9257-0VF10 genellikle sistemin "esnek kablo ve bağlantı" kısmını ifade eder. Tam bir kilit kurgusu için her iki şalterin üzerine takılacak uygun kilit modülleri ve aralarındaki bu Bowden kablosuyla set tamamlanmalıdır. Projenize göre (2 şalter arası mı, 3 şalter arası mı?) kablo uzunlukları ve modül sayıları teknik ekibimiz tarafından doğrulanmalıdır.
Kablo zamanla esner mi, kilit işlevini yitirir mi?
Siemens'in kullandığı Bowden kabloları yüksek karbonlu çelikten imal edilmiştir ve ısıl değişimlere karşı son derece dirençlidir. Doğru montaj ve ilk ayar sonrası profesyonel kullanımda esneme payı ihmal edilecek düzeydedir; kilit güvenliği yıllarca korunur.
